Делитель мощности KADAMM ДМУ-698/3800-N — 698–3800 МГц, на 2, 3 и 4 канала
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

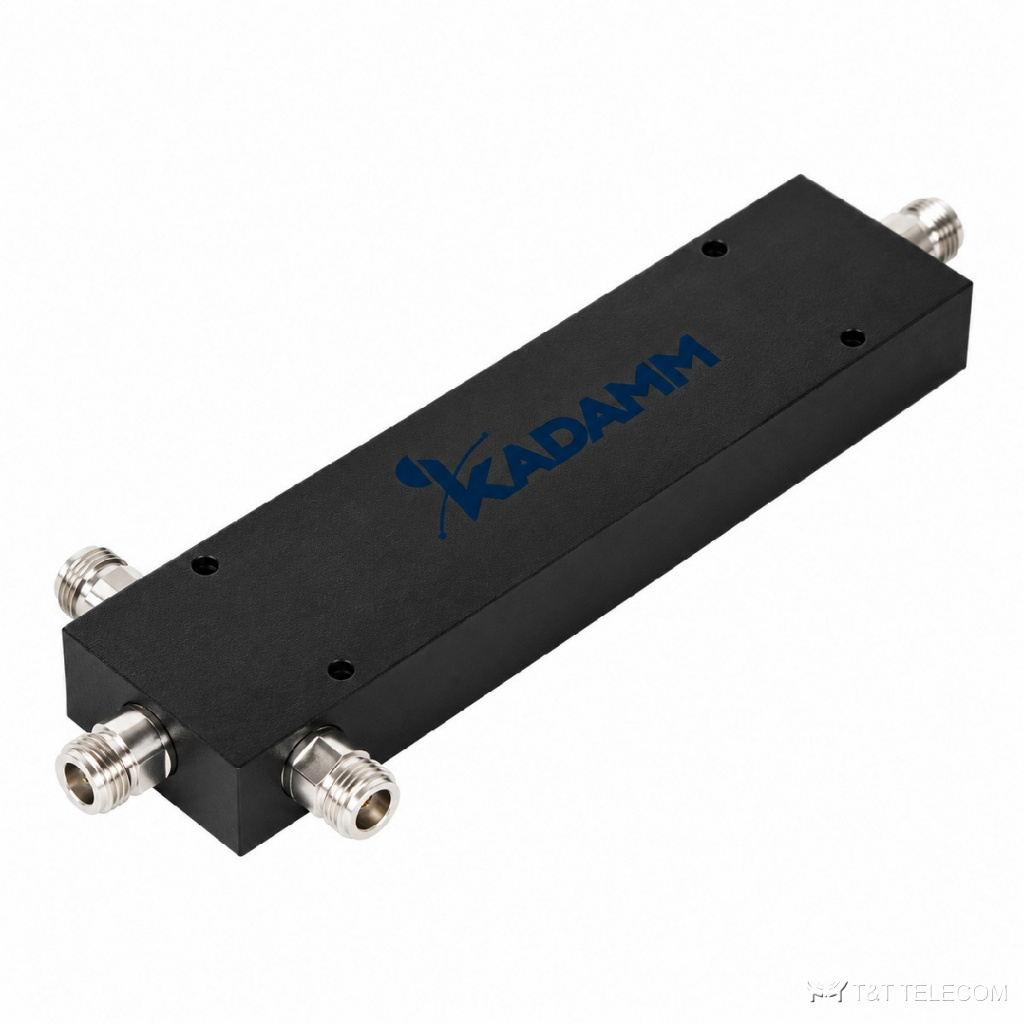

KADAMM ДМУ-698/3800-N — это серия делителей мощности Уилкинсона на 2, 3 и 4 канала, рабочая полоса 698–3800 МГц. ДМУ-698/3800-N распределяет входную мощность поровну по выходам и годится для обратного включения, когда сигналы нужно свести в один кабель. Основное по ДМУ-698/3800-N: разъём N; PIM3 ≤−160 дБн при 2×43 дБм; мощность по запросу, уточняйте у менеджера; вносимые потери ≤1,0 дБ сверх деления.
Где применяют
- Диапазон 698–3800 МГц модели ДМУ-698/3800-N перекрывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Системы распределённых антенн (DAS) в зданиях, тоннелях и на промышленных объектах: ДМУ-698/3800-N делит сигнал ретранслятора между этажами и зонами.
- Общий тракт нескольких операторов: широкая полоса 698–3800 МГц позволяет пустить через ДМУ-698/3800-N все их диапазоны.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–3800 МГц |
| Выходов | 2 / 3 / 4 |
| Деление мощности | 3,0 / 4,8 / 6,0 дБ |
| Вносимые потери | ≤1,0 дБ сверх деления |
| КСВН | не более 1,40–1,45 (по исполнению) |
| Развязка | не менее 16–18 дБ (по исполнению) |
| PIM3 | ≤−160 дБн при 2×43 дБм |
| Мощность | по запросу, уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
Артикулы серии
| Артикул | Выходов | Деление | Потери | КСВН | Развязка | ИМ3 |
|---|---|---|---|---|---|---|
| KADAMM ДМУ-2-698/3800-N | 2 | 3,0 дБ | ≤1,0 дБ | ≤1,40 | ≥18 дБ | ≤−160 дБн |
| KADAMM ДМУ-3-698/3800-N | 3 | 4,8 дБ | ≤1,0 дБ | ≤1,45 | ≥18 дБ | ≤−160 дБн |
| KADAMM ДМУ-4-698/3800-N | 4 | 6,0 дБ | ≤1,0 дБ | ≤1,45 | ≥16 дБ | ≤−160 дБн |
Как подобрать исполнение
- Чем больше выходов у ДМУ-698/3800-N, тем ниже уровень на каждом: 2 канала — 3,0 дБ, 3 канала — 4,8 дБ, 4 канала — 6,0 дБ.
- У ДМУ-698/3800-N разъём N: ответные кабельные сборки нужны того же типа.
- Сумма мощностей всех передатчиков на входе ДМУ-698/3800-N не должна превышать по запросу, уточняйте у менеджера, с запасом на пик-фактор цифровых сигналов.
- При нескольких операторах важен PIM3 — у ДМУ-698/3800-N он ≤−160 дБн при 2×43 дБм: чем ниже, тем меньше помех приёму.
- Схема Уилкинсона развязывает выходы ДМУ-698/3800-N: рассогласование одной ветви меньше сказывается на остальных.
- КСВН ДМУ-698/3800-N — не более 1,40–1,45 (по исполнению); это входное согласование учитывают при приёмке тракта.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Делитель мощности коаксиальный (разветвитель) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ДМУ-698/3800-N под проект: поможем выбрать число каналов и разъёмы по схеме системы, добавим нагрузки и кабельные сборки. К карточке приложены техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли использовать ДМУ-698/3800-N как сумматор?
Да, ДМУ-698/3800-N обратим: в обратном включении он суммирует сигналы равного уровня в общий порт. Для объединения разных диапазонов с развязкой лучше подходит комбайнер.
Какой уровень останется на каждом выходе ДМУ-698/3800-N?
На выходах ДМУ-698/3800-N — входной уровень минус потери деления (3,0 дБ при 2 каналах, 4,8 дБ при 3 каналах, 6,0 дБ при 4 каналах) и вносимые потери (≤1,0 дБ сверх деления).
Чем ДМУ-698/3800-N отличается от направленного ответвителя?
ДМУ-698/3800-N делит мощность поровну, ответвитель отбирает в отвод заданную меньшую часть и пропускает основной сигнал дальше. В DAS их сочетают, чтобы выровнять уровни на антеннах 698–3800 МГц.
