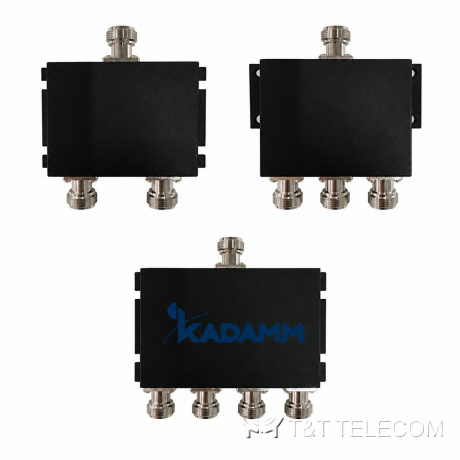

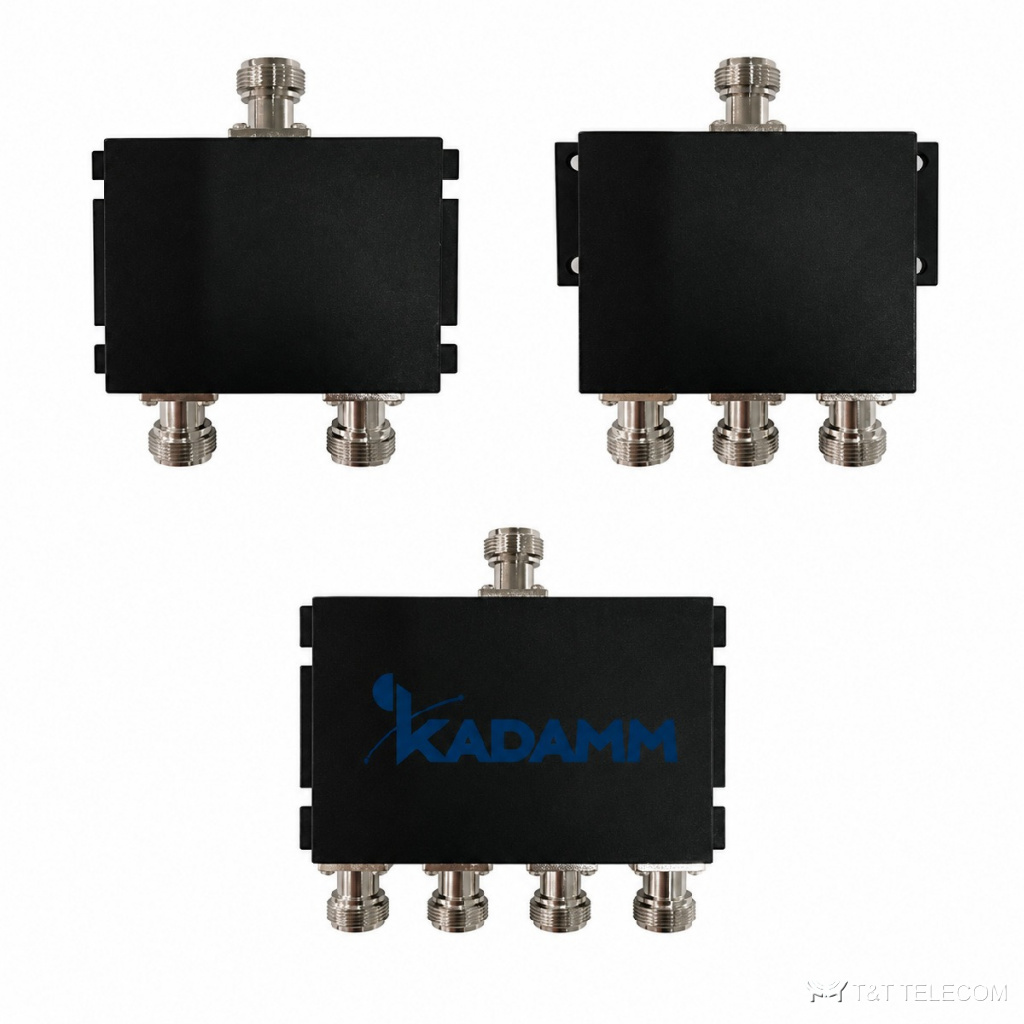

Делитель мощности KADAMM ДМУ-698/2700-N — 698–2700 МГц, на 2, 3, 4, 6 и 12 каналов
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДМУ-698/2700-N — это серия делителей мощности Уилкинсона на 2, 3, 4, 6 и 12 каналов, рабочая полоса 698–2700 МГц. Через ДМУ-698/2700-N сигнал базовой станции или репитера расходится на несколько антенных ветвей одинаковым уровнем. Основное по ДМУ-698/2700-N: разъём N; PIM3 ≤−160 дБн при 2×43 дБм (исполнения с суффиксом -160); мощность 50 Вт средняя; вносимые потери не более 0,5–2,7 дБ сверх деления (по исполнению).
Для каких систем подходит
- Диапазон 698–2700 МГц модели ДМУ-698/2700-N перекрывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Системы распределённых антенн (DAS) в зданиях, тоннелях и на промышленных объектах: ДМУ-698/2700-N делит сигнал ретранслятора между этажами и зонами.
- Мультиоператорные тракты: полосы 698–2700 МГц хватает, чтобы через ДМУ-698/2700-N шли сразу несколько стандартов.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–2700 МГц; исполнение ДМУ-12-694/2700-N — 694–2700 МГц |
| Выходов | 2 / 3 / 4 / 6 / 12 |
| Деление мощности | 3,0 / 4,8 / 6,0 / 7,8 / 10,8 дБ |
| Вносимые потери | не более 0,5–2,7 дБ сверх деления (по исполнению) |
| КСВН | не более 1,30–1,40 (по исполнению) |
| Развязка | не менее 16–20 дБ (по исполнению) |
| PIM3 | ≤−160 дБн при 2×43 дБм (исполнения с суффиксом -160) |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −30 … +65 °C |
Артикулы серии
| Артикул | Выходов | Деление | Потери | КСВН | Развязка | ИМ3 | Мощность | Масса | Габариты |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ДМУ-2-698/2700-N | 2 | 3,0 дБ | ≤0,5 дБ | ≤1,30 | ≥20 дБ | — | 50 Вт | 0,25 кг | — |
| KADAMM ДМУ-3-698/2700-N | 3 | 4,8 дБ | ≤0,7 дБ | ≤1,30 | ≥19 дБ | — | 50 Вт | 0,3 кг | — |
| KADAMM ДМУ-4-698/2700-N | 4 | 6,0 дБ | ≤0,7 дБ | ≤1,30 | ≥18 дБ | — | 50 Вт | 0,35 кг | — |
| KADAMM ДМУ-6-698/2700-N | 6 | 7,8 дБ | ≤1,5 дБ | ≤1,30 | ≥18 дБ | — | 50 Вт | 0,45 кг | 141×68×18 мм |
| KADAMM ДМУ-12-694/2700-N | 12 | 10,8 дБ | ≤2,7 дБ | ≤1,40 | ≥16 дБ | — | 50 Вт | — | — |
| KADAMM ДМУ-2-698/2700-N-160 | 2 | 3,0 дБ | ≤0,5 дБ | ≤1,30 | ≥20 дБ | ≤−160 дБн | 50 Вт | 0,3 кг | — |
| KADAMM ДМУ-3-698/2700-N-160 | 3 | 4,8 дБ | ≤0,6 дБ | ≤1,30 | ≥18 дБ | ≤−160 дБн | 50 Вт | 0,35 кг | — |
| KADAMM ДМУ-4-698/2700-N-160 | 4 | 6,0 дБ | ≤0,6 дБ | ≤1,30 | ≥18 дБ | ≤−160 дБн | 50 Вт | 0,5 кг | — |
На что смотреть при выборе
- Число каналов ДМУ-698/2700-N задаёт потери деления: 2 канала — 3,0 дБ, 3 канала — 4,8 дБ, 4 канала — 6,0 дБ, 6 каналов — 7,8 дБ, 12 каналов — 10,8 дБ. Их прибавляют к потерям кабеля при расчёте уровня на антеннах.
- У ДМУ-698/2700-N разъём N: ответные кабельные сборки нужны того же типа.
- Допустимая мощность ДМУ-698/2700-N — 50 Вт средняя; для нескольких несущих считают их сумму.
- Для общих трактов смотрят на интермодуляцию: у ДМУ-698/2700-N PIM3 ≤−160 дБн при 2×43 дБм (исполнения с суффиксом -160).
- Развязка между выходами ДМУ-698/2700-N — главное отличие схемы Уилкинсона от простого реактивного делителя.
- Согласование ДМУ-698/2700-N по входу: КСВН не более 1,30–1,40 (по исполнению).
- Рабочие температуры ДМУ-698/2700-N: −30 … +65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Делитель мощности коаксиальный (разветвитель) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ДМУ-698/2700-N поставляем вместе с остальным пассивным оборудованием тракта — нагрузками, ответвителями, джамперами. Техническое описание и каталог KADAMM — в документах карточки, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Чем ДМУ-698/2700-N отличается от направленного ответвителя?
ДМУ-698/2700-N делит мощность поровну, ответвитель отбирает в отвод заданную меньшую часть и пропускает основной сигнал дальше. В DAS их сочетают, чтобы выровнять уровни на антеннах 698–2700 МГц.
Что делать с незадействованным выходом ДМУ-698/2700-N?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (50 Вт средняя): открытый порт ухудшает КСВН и уровни на остальных выходах.
Какие кабельные сборки подойдут к ДМУ-698/2700-N?
С разъёмами N на стороне ДМУ-698/2700-N; волновое сопротивление тракта — 50 Ом.
