Делитель мощности KADAMM ДМУ-600/6000-N — 600–6000 МГц, на 2, 3 и 4 канала
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

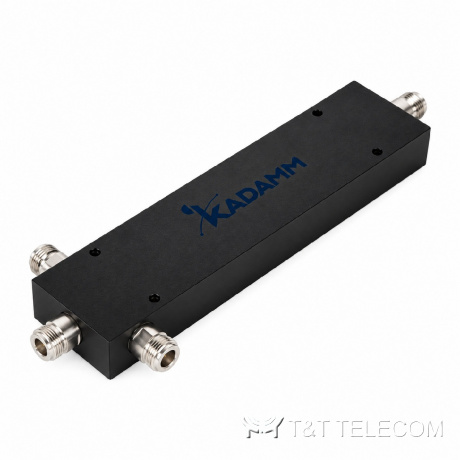

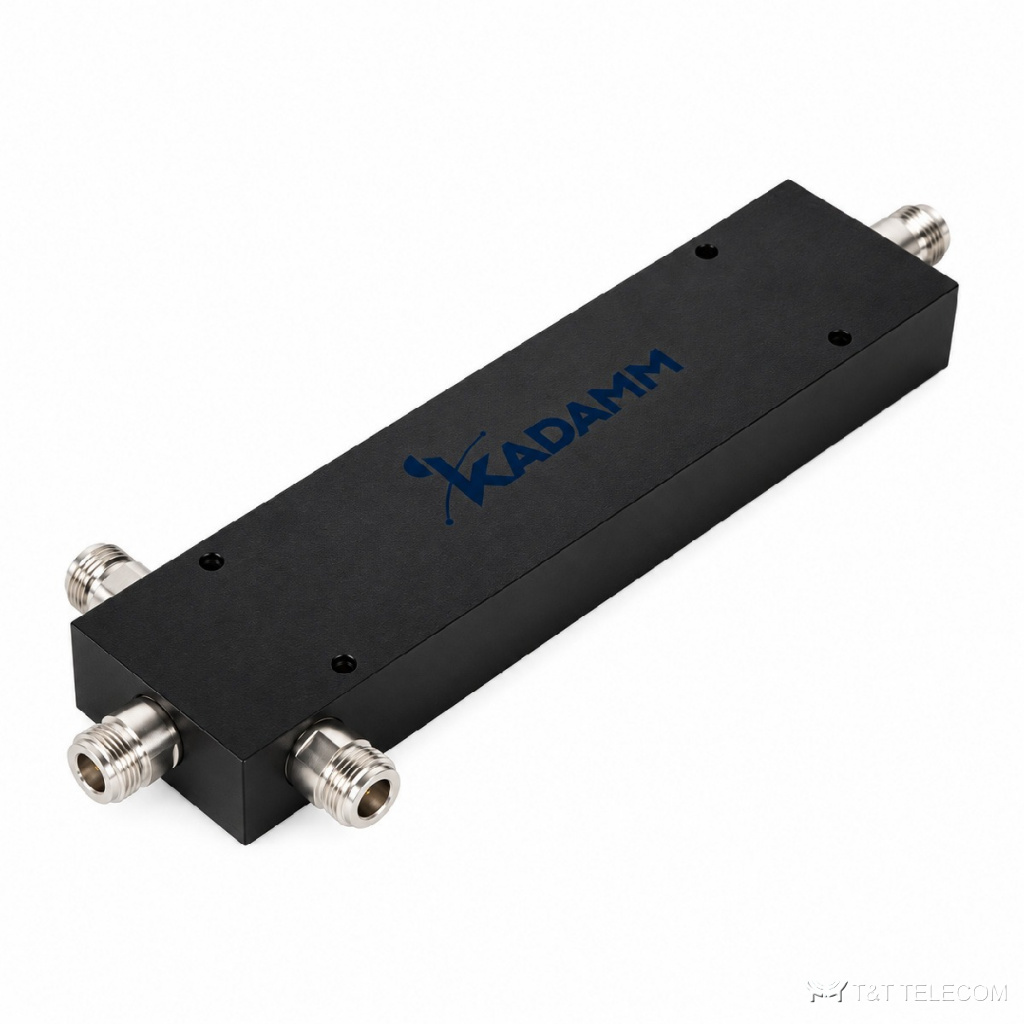

KADAMM ДМУ-600/6000-N — серия делителей мощности Уилкинсона на 2, 3 и 4 канала для полосы 600–6000 МГц. Через ДМУ-600/6000-N сигнал базовой станции или репитера расходится на несколько антенных ветвей одинаковым уровнем. Параметры ДМУ-600/6000-N коротко: разъём N; PIM3 ≤−160 дБн при 2×43 дБм в полосе 698–2700 МГц; мощность 50 Вт средняя на порт (по таблице исполнений), для остальных исполнений уточняйте у менеджера; вносимые потери не более 1,2–2,3 дБ сверх деления (по исполнению).
Для каких систем подходит
- Диапазон 600–6000 МГц модели ДМУ-600/6000-N перекрывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), 5G NR 3,8–4,2 ГГц, Wi-Fi 5 ГГц.
- Покрытие внутри объектов по схеме DAS: ДМУ-600/6000-N стоит между донорным ретранслятором и антеннами на этажах.
- Мультиоператорные тракты: полосы 600–6000 МГц хватает, чтобы через ДМУ-600/6000-N шли сразу несколько стандартов.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 600–6000 МГц |
| Выходов | 2 / 3 / 4 |
| Деление мощности | 3,0 / 4,8 / 6,0 дБ |
| Вносимые потери | не более 1,2–2,3 дБ сверх деления (по исполнению) |
| КСВН | не более 1,45–1,50 (по исполнению) |
| Развязка | не менее 16–18 дБ (по исполнению) |
| PIM3 | ≤−160 дБн при 2×43 дБм в полосе 698–2700 МГц |
| Мощность | 50 Вт средняя на порт (по таблице исполнений), для остальных исполнений уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
Артикулы серии
| Артикул | Выходов | Деление | Потери | КСВН | Развязка | ИМ3 | Мощность |
|---|---|---|---|---|---|---|---|
| KADAMM ДМУ-2-600/6000-N | 2 | 3,0 дБ | ≤1,2 дБ | ≤1,45 | ≥18 дБ | ≤−160 дБн | уточняйте |
| KADAMM ДМУ-3-600/6000-N | 3 | 4,8 дБ | ≤2,3 дБ | ≤1,50 | ≥16 дБ | ≤−160 дБн | 50 Вт |
| KADAMM ДМУ-4-600/6000-N | 4 | 6,0 дБ | ≤1,5 дБ | ≤1,50 | ≥16 дБ | ≤−160 дБн | уточняйте |
На что смотреть при выборе
- Чем больше выходов у ДМУ-600/6000-N, тем ниже уровень на каждом: 2 канала — 3,0 дБ, 3 канала — 4,8 дБ, 4 канала — 6,0 дБ.
- У ДМУ-600/6000-N разъём N: ответные кабельные сборки нужны того же типа.
- Сумма мощностей всех передатчиков на входе ДМУ-600/6000-N не должна превышать 50 Вт средняя на порт (по таблице исполнений), для остальных исполнений уточняйте у менеджера, с запасом на пик-фактор цифровых сигналов.
- При нескольких операторах важен PIM3 — у ДМУ-600/6000-N он ≤−160 дБн при 2×43 дБм в полосе 698–2700 МГц: чем ниже, тем меньше помех приёму.
- Развязка между выходами ДМУ-600/6000-N — главное отличие схемы Уилкинсона от простого реактивного делителя.
- Согласование ДМУ-600/6000-N по входу: КСВН не более 1,45–1,50 (по исполнению).
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Делитель мощности коаксиальный (разветвитель) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ДМУ-600/6000-N поставляем вместе с остальным пассивным оборудованием тракта — нагрузками, ответвителями, джамперами. Техническое описание и каталог KADAMM — в документах карточки, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Чем ДМУ-600/6000-N отличается от направленного ответвителя?
ДМУ-600/6000-N делит мощность поровну, ответвитель отбирает в отвод заданную меньшую часть и пропускает основной сигнал дальше. В DAS их сочетают, чтобы выровнять уровни на антеннах 600–6000 МГц.
Что делать с незадействованным выходом ДМУ-600/6000-N?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (50 Вт средняя на порт (по таблице исполнений), для остальных исполнений уточняйте у менеджера): открытый порт ухудшает КСВН и уровни на остальных выходах.
Какие кабельные сборки подойдут к ДМУ-600/6000-N?
С разъёмами N на стороне ДМУ-600/6000-N; волновое сопротивление тракта — 50 Ом.
