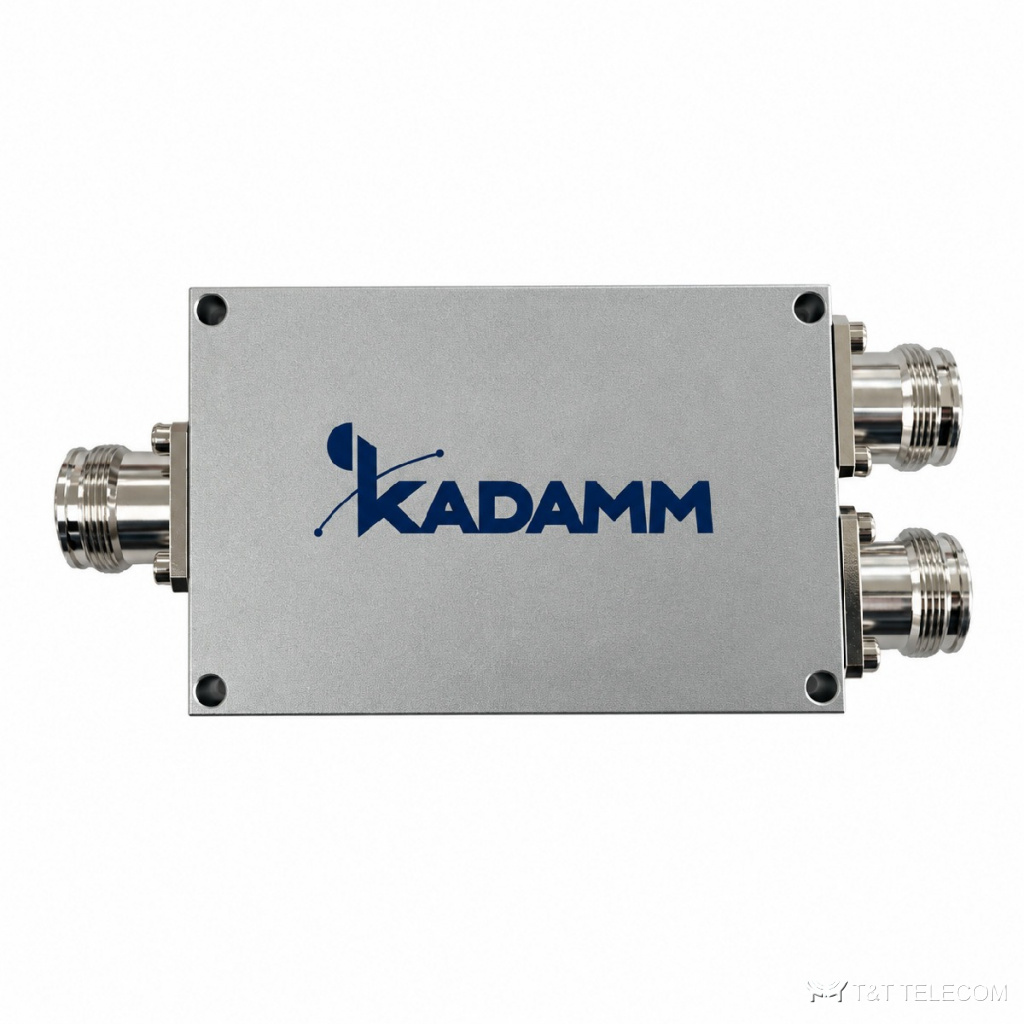

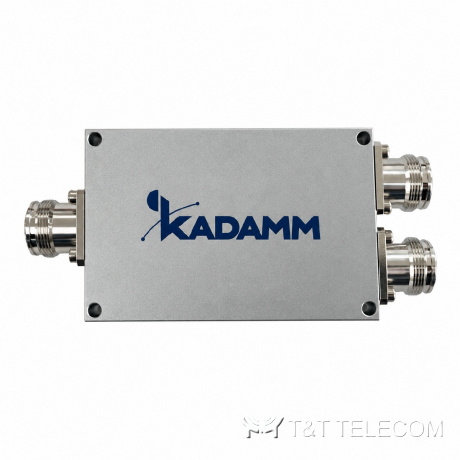

Делитель мощности KADAMM ДМУ-600/6000-43 — 600–6000 МГц, на 2, 3 и 4 канала
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДМУ-600/6000-43 — это серия делителей мощности Уилкинсона на 2, 3 и 4 канала, рабочая полоса 600–6000 МГц. Через ДМУ-600/6000-43 сигнал базовой станции или репитера расходится на несколько антенных ветвей одинаковым уровнем. Основное по ДМУ-600/6000-43: разъём 4.3-10; PIM3 ≤−155 дБн при 2×43 дБм в полосе 698–2700 МГц; мощность 50 Вт средняя на порт; вносимые потери не более 1,5–2,8 дБ сверх деления (по исполнению).
Где применяют
- В полосу 600–6000 МГц делителя ДМУ-600/6000-43 попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), 5G NR 3,8–4,2 ГГц, Wi-Fi 5 ГГц.
- DAS внутри зданий — торговые и офисные центры, паркинги, метро: ДМУ-600/6000-43 разводит сигнал по группам потолочных антенн.
- Мультиоператорные тракты: полосы 600–6000 МГц хватает, чтобы через ДМУ-600/6000-43 шли сразу несколько стандартов.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 600–6000 МГц |
| Выходов | 2 / 3 / 4 |
| Деление мощности | 3,0 / 4,8 / 6,0 дБ |
| Вносимые потери | не более 1,5–2,8 дБ сверх деления (по исполнению) |
| КСВН | не более 1,45–1,50 (по исполнению) |
| Развязка | не менее 16–18 дБ (по исполнению) |
| PIM3 | ≤−155 дБн при 2×43 дБм в полосе 698–2700 МГц |
| Мощность | 50 Вт средняя на порт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка 4.3-10 |
| Рабочая температура | −30 … +65 °C |
Исполнения и артикулы для заказа
| Артикул | Выходов | Деление | Потери | КСВН | Развязка | ИМ3 | Мощность |
|---|---|---|---|---|---|---|---|
| KADAMM ДМУ-2-600/6000-43 | 2 | 3,0 дБ | ≤1,5 дБ | ≤1,45 | ≥18 дБ | ≤−155 дБн | 50 Вт |
| KADAMM ДМУ-3-600/6000-43 | 3 | 4,8 дБ | ≤2,3 дБ | ≤1,45 | ≥16 дБ | ≤−155 дБн | 50 Вт |
| KADAMM ДМУ-4-600/6000-43 | 4 | 6,0 дБ | ≤2,8 дБ | ≤1,50 | ≥16 дБ | ≤−155 дБн | 50 Вт |
Как подобрать исполнение
- Потери деления в серии ДМУ-600/6000-43 зависят от числа выходов: 2 канала — 3,0 дБ, 3 канала — 4,8 дБ, 4 канала — 6,0 дБ — это закладывают в расчёт уровня сигнала.
- Под разъём 4.3-10 модели ДМУ-600/6000-43 подбирают джамперы и переходы заранее, до монтажа.
- Допустимая мощность ДМУ-600/6000-43 — 50 Вт средняя на порт; для нескольких несущих считают их сумму.
- Для общих трактов смотрят на интермодуляцию: у ДМУ-600/6000-43 PIM3 ≤−155 дБн при 2×43 дБм в полосе 698–2700 МГц.
- Развязка между выходами ДМУ-600/6000-43 — главное отличие схемы Уилкинсона от простого реактивного делителя.
- КСВН ДМУ-600/6000-43 — не более 1,45–1,50 (по исполнению); это входное согласование учитывают при приёмке тракта.
- Рабочие температуры ДМУ-600/6000-43: −30 … +65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Делитель мощности коаксиальный (разветвитель) |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54 |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ДМУ-600/6000-43 под проект: поможем выбрать число каналов и разъёмы по схеме системы, добавим нагрузки и кабельные сборки. К карточке приложены техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Чем ДМУ-600/6000-43 отличается от направленного ответвителя?
ДМУ-600/6000-43 делит мощность поровну, ответвитель отбирает в отвод заданную меньшую часть и пропускает основной сигнал дальше. В DAS их сочетают, чтобы выровнять уровни на антеннах 600–6000 МГц.
Что делать с незадействованным выходом ДМУ-600/6000-43?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (50 Вт средняя на порт): открытый порт ухудшает КСВН и уровни на остальных выходах.
Какие кабельные сборки подойдут к ДМУ-600/6000-43?
С разъёмами 4.3-10 на стороне ДМУ-600/6000-43; волновое сопротивление тракта — 50 Ом.
