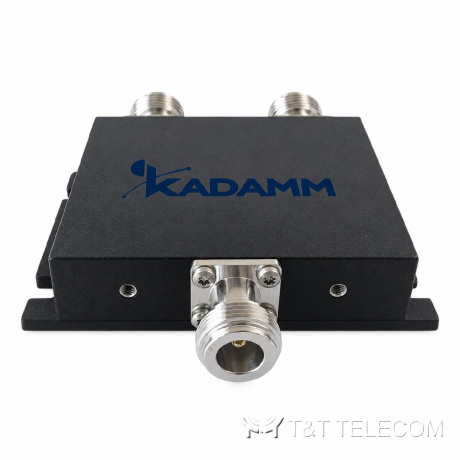

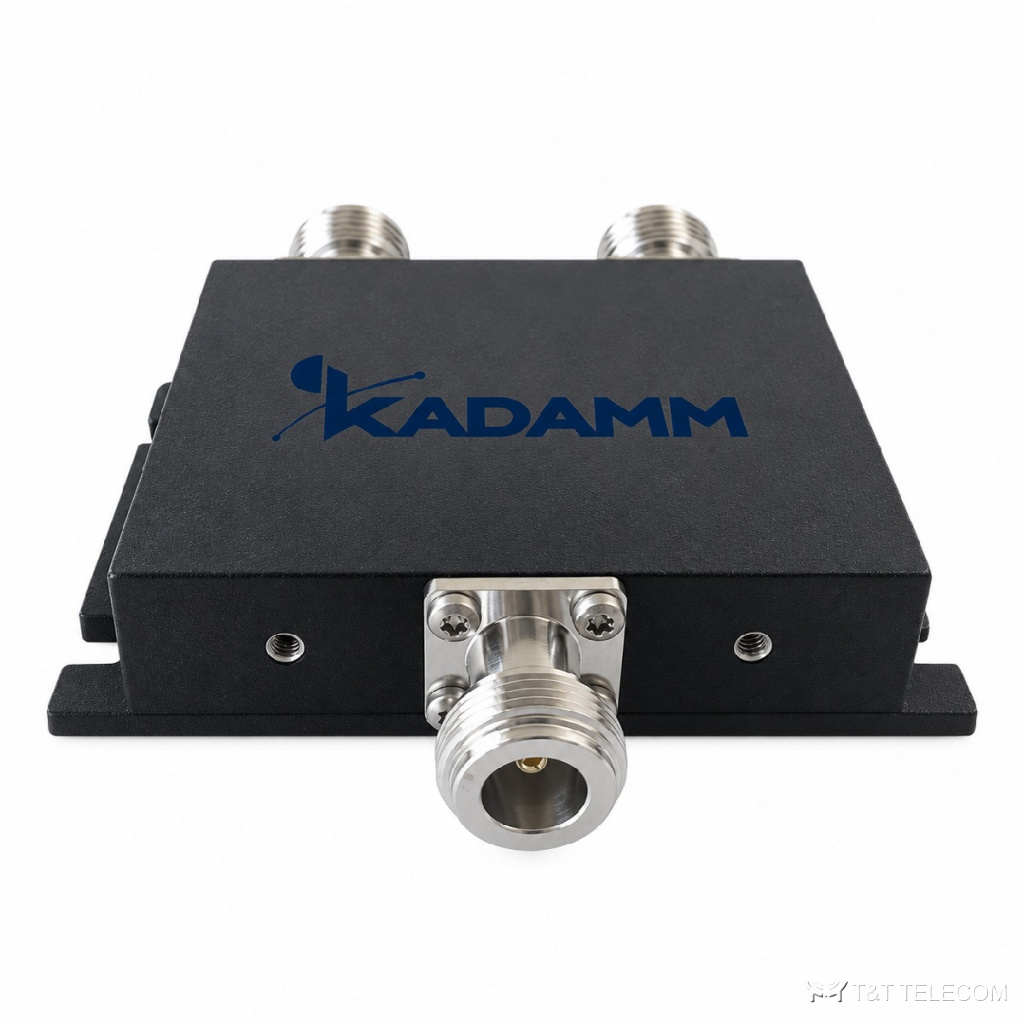

Делитель мощности KADAMM ДМУ-600/4000-N — 600–4000 МГц, на 2, 3 и 4 канала
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДМУ-600/4000-N — серия делителей мощности Уилкинсона на 2, 3 и 4 канала для полосы 600–4000 МГц. ДМУ-600/4000-N распределяет входную мощность поровну по выходам и годится для обратного включения, когда сигналы нужно свести в один кабель. Ключевые данные ДМУ-600/4000-N: разъём N; мощность 50 Вт средняя на порт; вносимые потери не более 0,8–1,2 дБ сверх деления (по исполнению).
Область применения
- В полосу 600–4000 МГц делителя ДМУ-600/4000-N попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Покрытие внутри объектов по схеме DAS: ДМУ-600/4000-N стоит между донорным ретранслятором и антеннами на этажах.
- Мультиоператорные тракты: полосы 600–4000 МГц хватает, чтобы через ДМУ-600/4000-N шли сразу несколько стандартов.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 600–4000 МГц |
| Выходов | 2 / 3 / 4 |
| Деление мощности | 3,0 / 4,8 / 6,0 дБ |
| Вносимые потери | не более 0,8–1,2 дБ сверх деления (по исполнению) |
| КСВН | не более 1,30–1,35 (по исполнению) |
| Развязка | не менее 15–20 дБ (по исполнению) |
| Мощность | 50 Вт средняя на порт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −30 … +65 °C |
Артикулы серии
| Артикул | Выходов | Деление | Потери | КСВН | Развязка | Мощность | Масса |
|---|---|---|---|---|---|---|---|
| KADAMM ДМУ-2-600/4000-N | 2 | 3,0 дБ | ≤0,8 дБ | ≤1,30 | ≥20 дБ | 50 Вт | 0,2 кг |
| KADAMM ДМУ-3-600/4000-N | 3 | 4,8 дБ | ≤1,2 дБ | ≤1,35 | ≥15 дБ | 50 Вт | 0,34 кг |
| KADAMM ДМУ-4-600/4000-N | 4 | 6,0 дБ | ≤1,2 дБ | ≤1,35 | ≥15 дБ | 50 Вт | 0,38 кг |
На что смотреть при выборе
- Чем больше выходов у ДМУ-600/4000-N, тем ниже уровень на каждом: 2 канала — 3,0 дБ, 3 канала — 4,8 дБ, 4 канала — 6,0 дБ.
- У ДМУ-600/4000-N разъём N: ответные кабельные сборки нужны того же типа.
- Сумма мощностей всех передатчиков на входе ДМУ-600/4000-N не должна превышать 50 Вт средняя на порт, с запасом на пик-фактор цифровых сигналов.
- Развязка между выходами ДМУ-600/4000-N — главное отличие схемы Уилкинсона от простого реактивного делителя.
- КСВН ДМУ-600/4000-N — не более 1,30–1,35 (по исполнению); это входное согласование учитывают при приёмке тракта.
- Температурный диапазон эксплуатации ДМУ-600/4000-N — −30 … +65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Делитель мощности коаксиальный (разветвитель) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ДМУ-600/4000-N по вашей схеме DAS или радиосети и укомплектуем заказ сопутствующими компонентами. В документах — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие кабельные сборки подойдут к ДМУ-600/4000-N?
С разъёмами N на стороне ДМУ-600/4000-N; волновое сопротивление тракта — 50 Ом.
Можно ли использовать ДМУ-600/4000-N как сумматор?
Да, при обратном включении ДМУ-600/4000-N сводит сигналы с выходов в один порт. Если нужно объединить разные полосы с высокой развязкой, берут комбайнер.
Какой уровень останется на каждом выходе ДМУ-600/4000-N?
На выходах ДМУ-600/4000-N — входной уровень минус потери деления (3,0 дБ при 2 каналах, 4,8 дБ при 3 каналах, 6,0 дБ при 4 каналах) и вносимые потери (не более 0,8–1,2 дБ сверх деления (по исполнению)).
