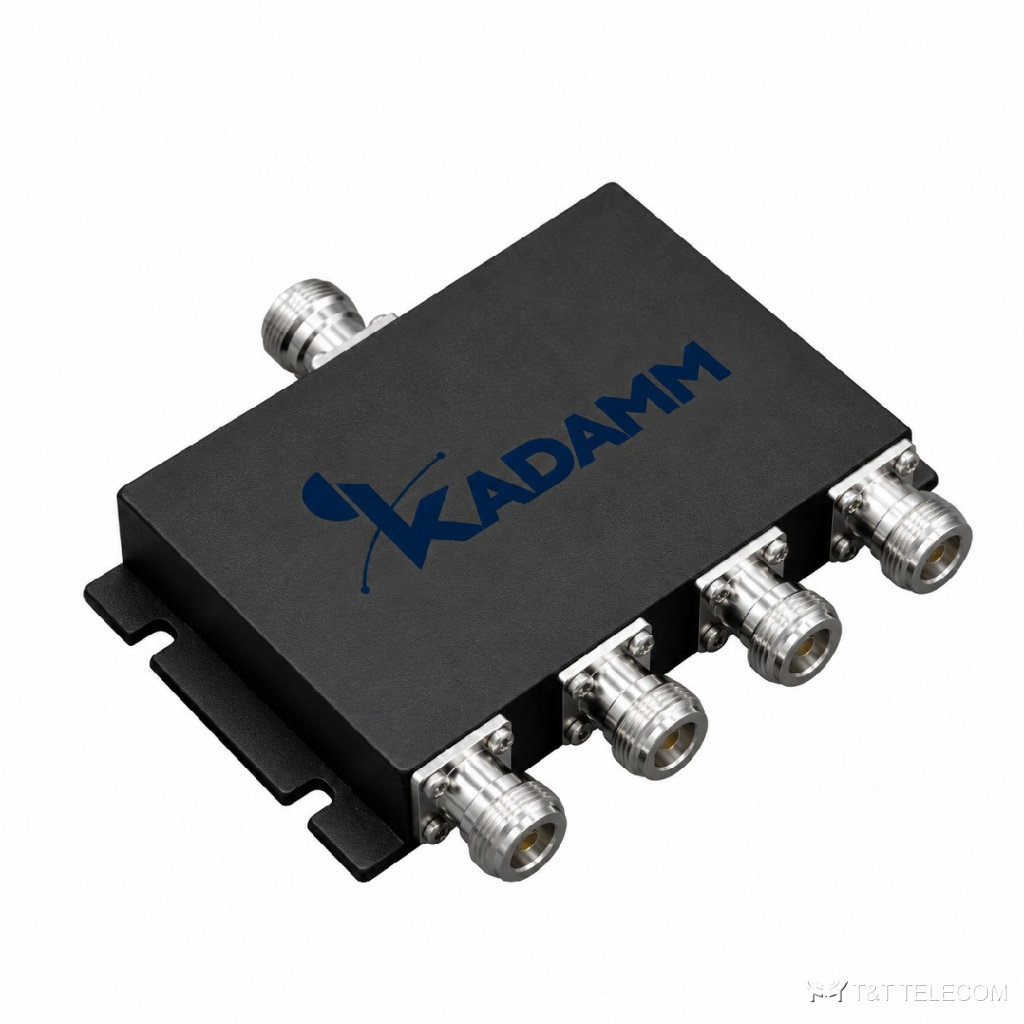

Делитель мощности KADAMM ДМУ-4-1000/2000-N — 1000–2000 МГц, на 4 канала
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Серия KADAMM ДМУ-4-1000/2000-N объединяет исполнения делителей мощности Уилкинсона на 4 канала, полоса 1000–2000 МГц. Задача ДМУ-4-1000/2000-N — раздать мощность передатчика или ретранслятора на несколько направлений с равными уровнями; в обратную сторону он работает как сумматор. Ключевые данные ДМУ-4-1000/2000-N: разъём N; мощность 20 Вт средняя на порт; вносимые потери ≤0,6 дБ сверх деления.
Область применения
- Диапазон 1000–2000 МГц модели ДМУ-4-1000/2000-N перекрывает GSM-1800 и LTE-1800.
- DAS внутри зданий — торговые и офисные центры, паркинги, метро: ДМУ-4-1000/2000-N разводит сигнал по группам потолочных антенн.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1000–2000 МГц |
| Выходов | 4 |
| Деление мощности | 6,0 дБ |
| Вносимые потери | ≤0,6 дБ сверх деления |
| КСВН | ≤1,30 |
| Развязка | ≥22 дБ |
| Мощность | 20 Вт средняя на порт |
| Волновое сопротивление | 50 Ом |
| Неравномерность деления | ≤0,3 дБ |
| Разбаланс фаз | ≤5° |
| Разъёмы | розетка N |
| Рабочая температура | −30 … +65 °C |
| Масса | 0,2 кг |
Состав серии
| Артикул | Выходов | Деление | Потери | КСВН | Развязка | Мощность | Масса |
|---|---|---|---|---|---|---|---|
| KADAMM ДМУ-4-1000/2000-N | 4 | 6,0 дБ | ≤0,6 дБ | ≤1,30 | ≥22 дБ | 20 Вт | 0,2 кг |
Как подобрать исполнение
- На каждый из 4 выходов ДМУ-4-1000/2000-N приходится на 6,0 дБ меньше входного уровня, плюс собственные потери ≤0,6 дБ сверх деления.
- У ДМУ-4-1000/2000-N разъём N: ответные кабельные сборки нужны того же типа.
- Допустимая мощность ДМУ-4-1000/2000-N — 20 Вт средняя на порт; для нескольких несущих считают их сумму.
- Развязка между выходами ДМУ-4-1000/2000-N — главное отличие схемы Уилкинсона от простого реактивного делителя.
- Согласование ДМУ-4-1000/2000-N по входу: КСВН ≤1,30.
- Температурный диапазон эксплуатации ДМУ-4-1000/2000-N — −30 … +65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Делитель мощности коаксиальный (разветвитель) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ДМУ-4-1000/2000-N поставляем вместе с остальным пассивным оборудованием тракта — нагрузками, ответвителями, джамперами. Техническое описание и каталог KADAMM — в документах карточки, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что делать с незадействованным выходом ДМУ-4-1000/2000-N?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (20 Вт средняя на порт): открытый порт ухудшает КСВН и уровни на остальных выходах.
Какие кабельные сборки подойдут к ДМУ-4-1000/2000-N?
С разъёмами N на стороне ДМУ-4-1000/2000-N; волновое сопротивление тракта — 50 Ом.
Можно ли использовать ДМУ-4-1000/2000-N как сумматор?
Да, ДМУ-4-1000/2000-N обратим: в обратном включении он суммирует сигналы равного уровня в общий порт. Для объединения разных диапазонов с развязкой лучше подходит комбайнер.
