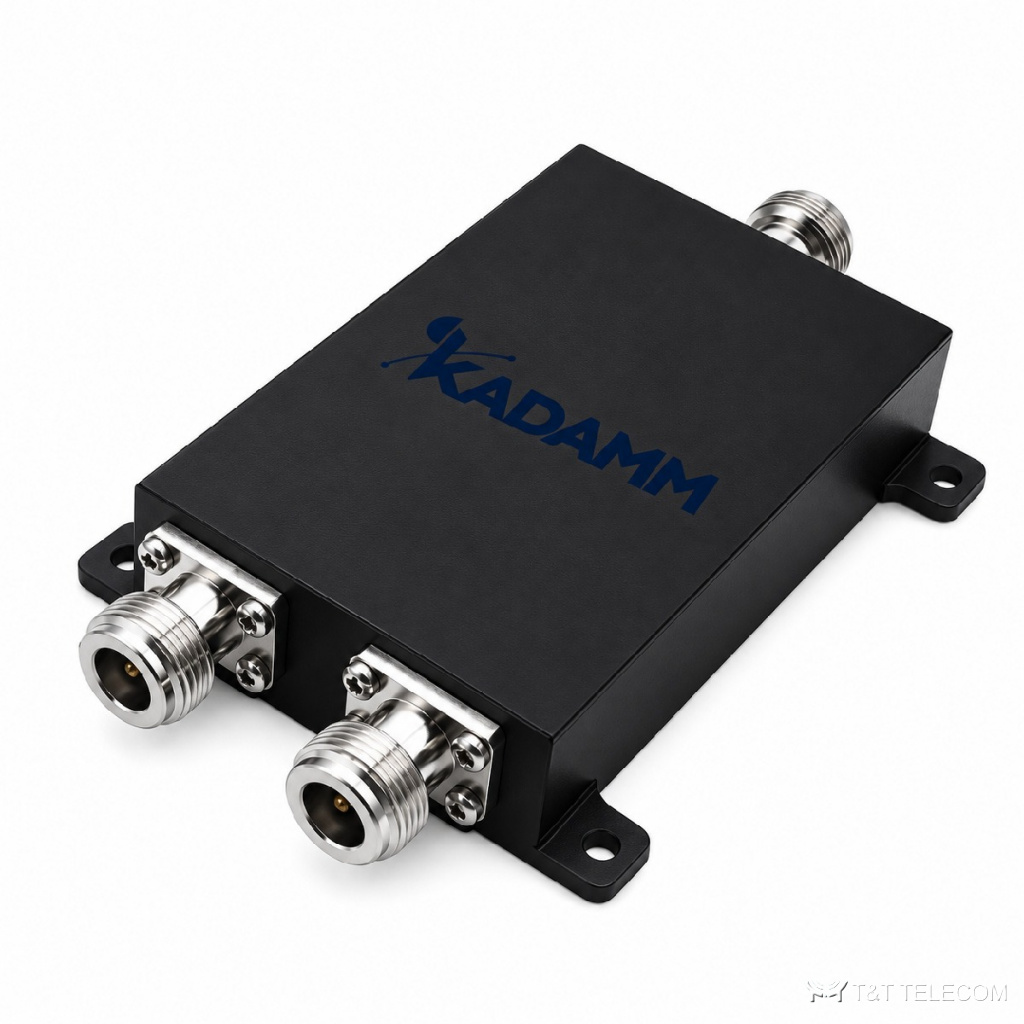

Делитель мощности KADAMM ДМУ-350/6000-N — 350–6000 МГц, на 3 и 4 канала
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДМУ-350/6000-N — это серия делителей мощности Уилкинсона на 3 и 4 канала, рабочая полоса 350–6000 МГц. Задача ДМУ-350/6000-N — раздать мощность передатчика или ретранслятора на несколько направлений с равными уровнями; в обратную сторону он работает как сумматор. Параметры ДМУ-350/6000-N коротко: разъём N; мощность 50 Вт средняя; вносимые потери ≤3,0 дБ сверх деления.
Область применения
- Диапазон 350–6000 МГц модели ДМУ-350/6000-N перекрывает TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), 5G NR 3,8–4,2 ГГц, Wi-Fi 5 ГГц.
- Покрытие внутри объектов по схеме DAS: ДМУ-350/6000-N стоит между донорным ретранслятором и антеннами на этажах.
- Мультиоператорные тракты: полосы 350–6000 МГц хватает, чтобы через ДМУ-350/6000-N шли сразу несколько стандартов.
- Ведомственная и технологическая радиосвязь от 350 МГц: через ДМУ-350/6000-N к одной базовой станции подключают несколько антенн.
- Монтаж ДМУ-350/6000-N на мачте или фасаде — исполнение для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 350–6000 МГц |
| Выходов | 3 / 4 |
| Деление мощности | 4,8 / 6,0 дБ |
| Вносимые потери | ≤3,0 дБ сверх деления |
| КСВН | ≤1,50 |
| Развязка | не менее 16–18 дБ (по исполнению) |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −45 … +85 °C |
| Исполнение | IP60, для помещений |
Исполнения и артикулы для заказа
| Артикул | Выходов | Деление | Потери | КСВН | Развязка | Мощность | Габариты |
|---|---|---|---|---|---|---|---|
| KADAMM ДМУ-3-350/6000-N | 3 | 4,8 дБ | ≤3,0 дБ | ≤1,50 | ≥18 дБ | 50 Вт | 182×121×28 мм |
| KADAMM ДМУ-4-350/6000-N | 4 | 6,0 дБ | ≤3,0 дБ | ≤1,50 | ≥16 дБ | 50 Вт | 158×149×28 мм |
Как подобрать исполнение
- Потери деления в серии ДМУ-350/6000-N зависят от числа выходов: 3 канала — 4,8 дБ, 4 канала — 6,0 дБ — это закладывают в расчёт уровня сигнала.
- У ДМУ-350/6000-N разъём N: ответные кабельные сборки нужны того же типа.
- Допустимая мощность ДМУ-350/6000-N — 50 Вт средняя; для нескольких несущих считают их сумму.
- Схема Уилкинсона развязывает выходы ДМУ-350/6000-N: рассогласование одной ветви меньше сказывается на остальных.
- Согласование ДМУ-350/6000-N по входу: КСВН ≤1,50.
- Температурный диапазон эксплуатации ДМУ-350/6000-N — −45 … +85 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Делитель мощности коаксиальный (разветвитель) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Степень защиты оболочки | IP60 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ДМУ-350/6000-N по вашей схеме DAS или радиосети и укомплектуем заказ сопутствующими компонентами. В документах — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли ставить ДМУ-350/6000-N на улице?
Да, исполнение ДМУ-350/6000-N рассчитано на наружную установку, рабочие температуры −45 … +85 °C; разъёмы после монтажа герметизируют.
Какие кабельные сборки подойдут к ДМУ-350/6000-N?
С разъёмами N на стороне ДМУ-350/6000-N; волновое сопротивление тракта — 50 Ом.
Можно ли использовать ДМУ-350/6000-N как сумматор?
Да, ДМУ-350/6000-N обратим: в обратном включении он суммирует сигналы равного уровня в общий порт. Для объединения разных диапазонов с развязкой лучше подходит комбайнер.
