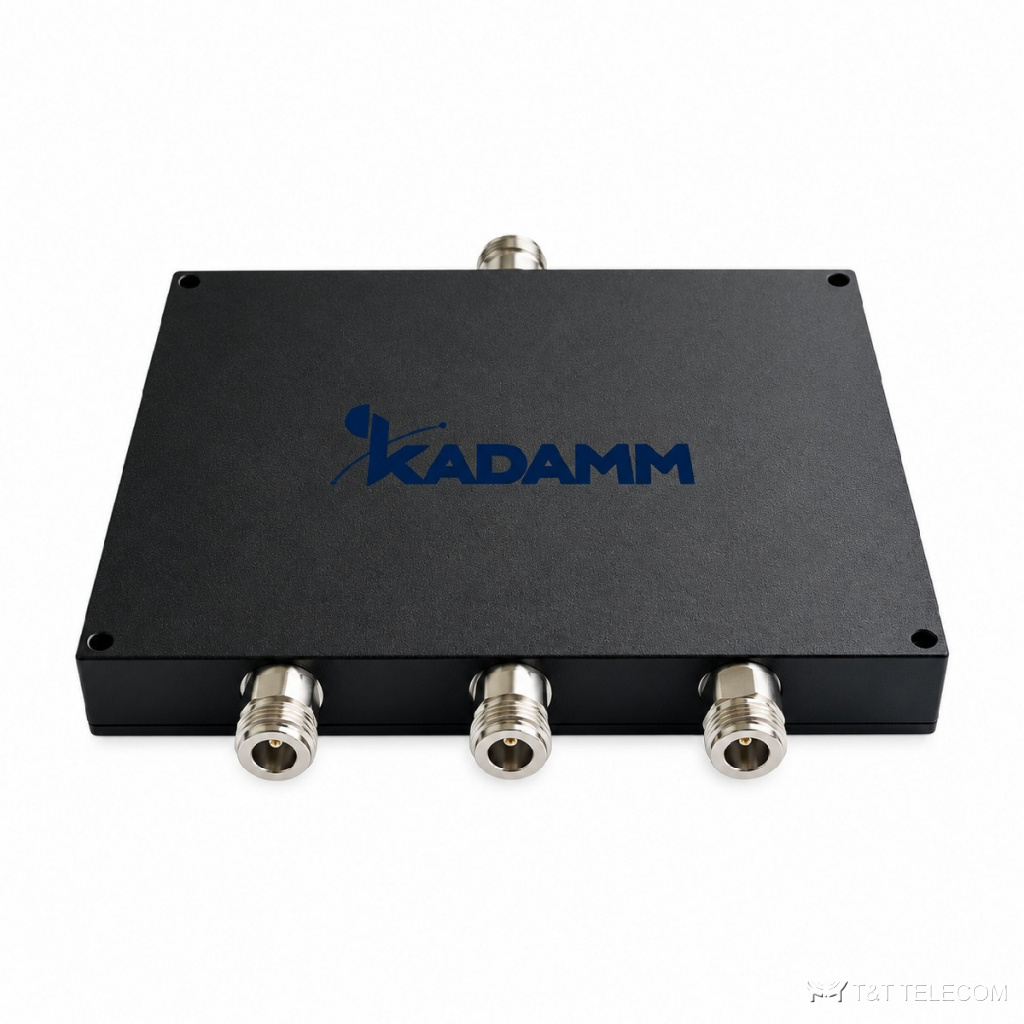

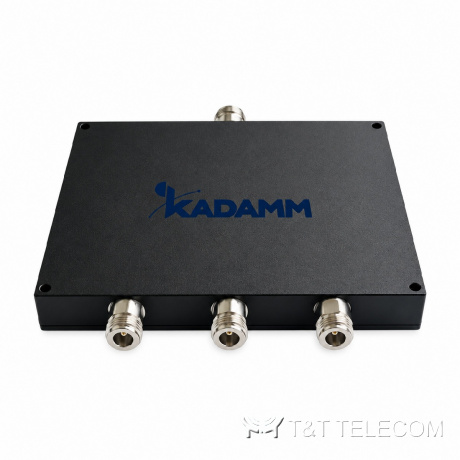

Делитель мощности KADAMM ДМУ-350/520-N — 350–520 МГц, на 3 и 4 канала
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДМУ-350/520-N — серия делителей мощности Уилкинсона на 3 и 4 канала для полосы 350–520 МГц. Задача ДМУ-350/520-N — раздать мощность передатчика или ретранслятора на несколько направлений с равными уровнями; в обратную сторону он работает как сумматор. Ключевые данные ДМУ-350/520-N: разъём N; мощность 50 Вт средняя; вносимые потери ≤0,7 дБ сверх деления.
Где применяют
- В полосу 350–520 МГц делителя ДМУ-350/520-N попадают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
- Системы распределённых антенн (DAS) в зданиях, тоннелях и на промышленных объектах: ДМУ-350/520-N делит сигнал ретранслятора между этажами и зонами.
- Ведомственная и технологическая радиосвязь от 350 МГц: через ДМУ-350/520-N к одной базовой станции подключают несколько антенн.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 350–520 МГц |
| Выходов | 3 / 4 |
| Деление мощности | 4,8 / 6,0 дБ |
| Вносимые потери | ≤0,7 дБ сверх деления |
| КСВН | ≤1,30 |
| Развязка | не менее 18–19 дБ (по исполнению) |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
Состав серии
| Артикул | Выходов | Деление | Потери | КСВН | Развязка | Мощность |
|---|---|---|---|---|---|---|
| KADAMM ДМУ-3-350/520-N | 3 | 4,8 дБ | ≤0,7 дБ | ≤1,30 | ≥19 дБ | 50 Вт |
| KADAMM ДМУ-4-350/520-N | 4 | 6,0 дБ | ≤0,7 дБ | ≤1,30 | ≥18 дБ | 50 Вт |
На что смотреть при выборе
- Чем больше выходов у ДМУ-350/520-N, тем ниже уровень на каждом: 3 канала — 4,8 дБ, 4 канала — 6,0 дБ.
- Под разъём N модели ДМУ-350/520-N подбирают джамперы и переходы заранее, до монтажа.
- Допустимая мощность ДМУ-350/520-N — 50 Вт средняя; для нескольких несущих считают их сумму.
- Схема Уилкинсона развязывает выходы ДМУ-350/520-N: рассогласование одной ветви меньше сказывается на остальных.
- КСВН ДМУ-350/520-N — ≤1,30; это входное согласование учитывают при приёмке тракта.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Делитель мощности коаксиальный (разветвитель) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ДМУ-350/520-N по вашей схеме DAS или радиосети и укомплектуем заказ сопутствующими компонентами. В документах — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие кабельные сборки подойдут к ДМУ-350/520-N?
С разъёмами N на стороне ДМУ-350/520-N; волновое сопротивление тракта — 50 Ом.
Можно ли использовать ДМУ-350/520-N как сумматор?
Да, ДМУ-350/520-N обратим: в обратном включении он суммирует сигналы равного уровня в общий порт. Для объединения разных диапазонов с развязкой лучше подходит комбайнер.
Какой уровень останется на каждом выходе ДМУ-350/520-N?
На выходах ДМУ-350/520-N — входной уровень минус потери деления (4,8 дБ при 3 каналах, 6,0 дБ при 4 каналах) и вносимые потери (≤0,7 дБ сверх деления).
