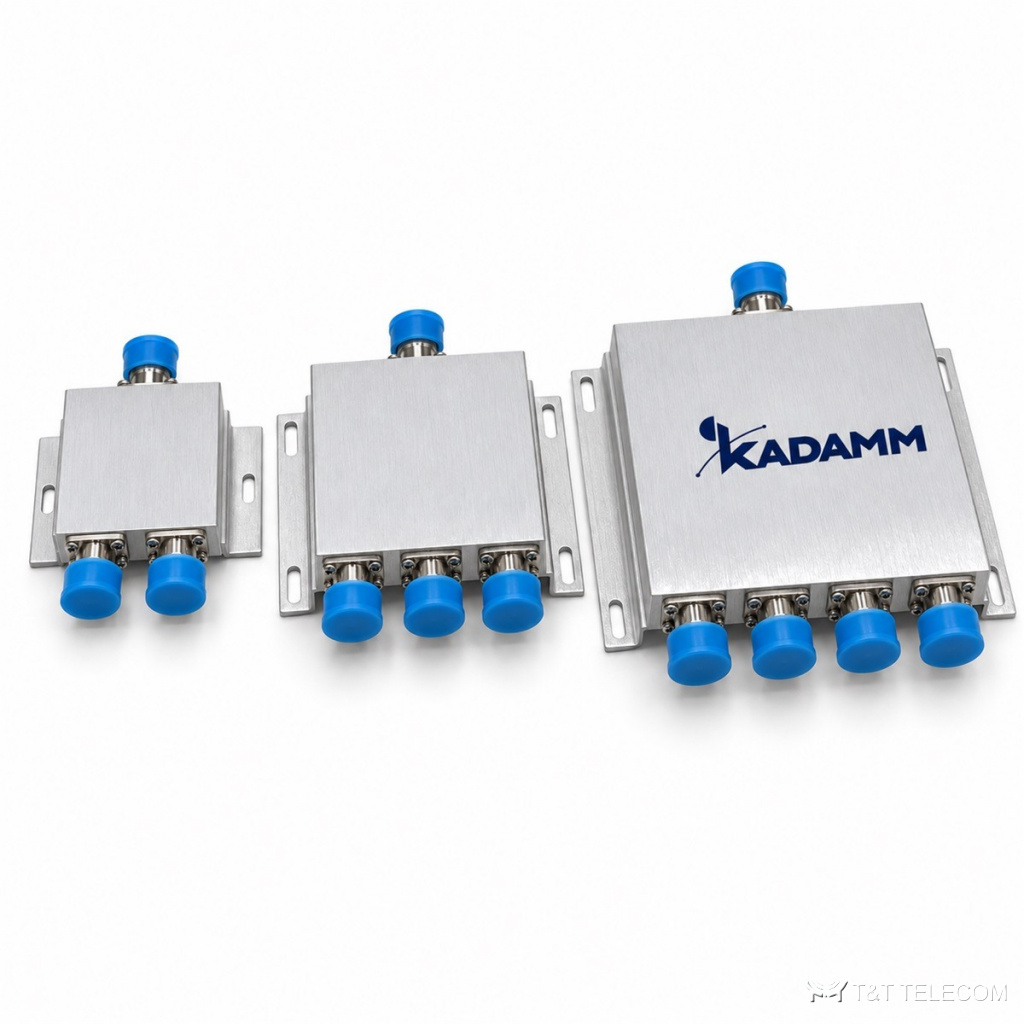

KADAMM ДМУ-300/500-N — серия делителей мощности Уилкинсона на 2, 3, 4 и 8 каналов для полосы 300–500 МГц. Через ДМУ-300/500-N сигнал базовой станции или репитера расходится на несколько антенных ветвей одинаковым уровнем. Основное по ДМУ-300/500-N: разъём N; мощность 50 Вт средняя; вносимые потери не более 0,4–1,2 дБ сверх деления (по исполнению).
Для каких систем подходит
- Полоса 300–500 МГц у ДМУ-300/500-N охватывает TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
- Покрытие внутри объектов по схеме DAS: ДМУ-300/500-N стоит между донорным ретранслятором и антеннами на этажах.
- Сети профессиональной радиосвязи от 300 МГц: ДМУ-300/500-N объединяет антенны на мачте и разводит сигнал по секторам.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 300–500 МГц |
| Выходов | 2 / 3 / 4 / 8 |
| Деление мощности | 3,0 / 4,8 / 6,0 / 9,0 дБ |
| Вносимые потери | не более 0,4–1,2 дБ сверх деления (по исполнению) |
| КСВН | ≤1,30 |
| Развязка | ≥20 дБ |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Потери с учётом деления | ≤3,4 / ≤5,3 / ≤6,6 / ≤10,2 дБ (2 / 3 / 4 / 8 выходов) |
| Неравномерность в полосе | ≤0,3 / ≤0,4 / ≤0,4 / ≤0,4 дБ (2 / 3 / 4 / 8 выходов) |
| Разъёмы | розетка N |
| Рабочая температура | −40 … +60 °C |
Исполнения и артикулы для заказа
| Артикул | Выходов | Деление | Потери | КСВН | Развязка | Мощность | Масса | Габариты |
|---|---|---|---|---|---|---|---|---|
| KADAMM ДМУ-2-300/500-N | 2 | 3,0 дБ | ≤0,4 дБ | ≤1,30 | ≥20 дБ | 50 Вт | 0,15 кг | 96,5×74×23 мм |
| KADAMM ДМУ-3-300/500-N | 3 | 4,8 дБ | ≤0,6 дБ | ≤1,30 | ≥20 дБ | 50 Вт | 0,3 кг | 114×96×27 мм |
| KADAMM ДМУ-4-300/500-N | 4 | 6,0 дБ | ≤0,6 дБ | ≤1,30 | ≥20 дБ | 50 Вт | 0,5 кг | 154×118×27 мм |
| KADAMM ДМУ-8-300/500-N | 8 | 9,0 дБ | ≤1,2 дБ | ≤1,30 | ≥20 дБ | 50 Вт | 1,5 кг | 260×195×21 мм |
Как подобрать исполнение
- Потери деления в серии ДМУ-300/500-N зависят от числа выходов: 2 канала — 3,0 дБ, 3 канала — 4,8 дБ, 4 канала — 6,0 дБ, 8 каналов — 9,0 дБ — это закладывают в расчёт уровня сигнала.
- Под разъём N модели ДМУ-300/500-N подбирают джамперы и переходы заранее, до монтажа.
- Проверьте суммарную мощность на входе ДМУ-300/500-N: допустимо 50 Вт средняя.
- Схема Уилкинсона развязывает выходы ДМУ-300/500-N: рассогласование одной ветви меньше сказывается на остальных.
- КСВН ДМУ-300/500-N — ≤1,30; это входное согласование учитывают при приёмке тракта.
- Температурный диапазон эксплуатации ДМУ-300/500-N — −40 … +60 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Делитель мощности коаксиальный (разветвитель) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ДМУ-300/500-N под проект: поможем выбрать число каналов и разъёмы по схеме системы, добавим нагрузки и кабельные сборки. К карточке приложены техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Работает ли ДМУ-300/500-N в обратную сторону?
Да, при обратном включении ДМУ-300/500-N сводит сигналы с выходов в один порт. Если нужно объединить разные полосы с высокой развязкой, берут комбайнер.
Какой уровень останется на каждом выходе ДМУ-300/500-N?
На выходах ДМУ-300/500-N — входной уровень минус потери деления (3,0 дБ при 2 каналах, 4,8 дБ при 3 каналах, 6,0 дБ при 4 каналах, 9,0 дБ при 8 каналах) и вносимые потери (не более 0,4–1,2 дБ сверх деления (по исполнению)).
Чем ДМУ-300/500-N отличается от направленного ответвителя?
ДМУ-300/500-N делит мощность поровну, ответвитель отбирает в отвод заданную меньшую часть и пропускает основной сигнал дальше. В DAS их сочетают, чтобы выровнять уровни на антеннах 300–500 МГц.
