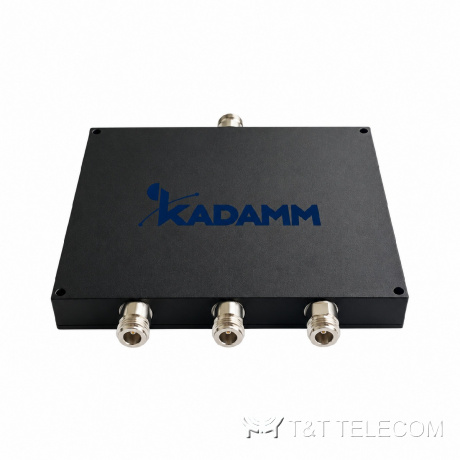

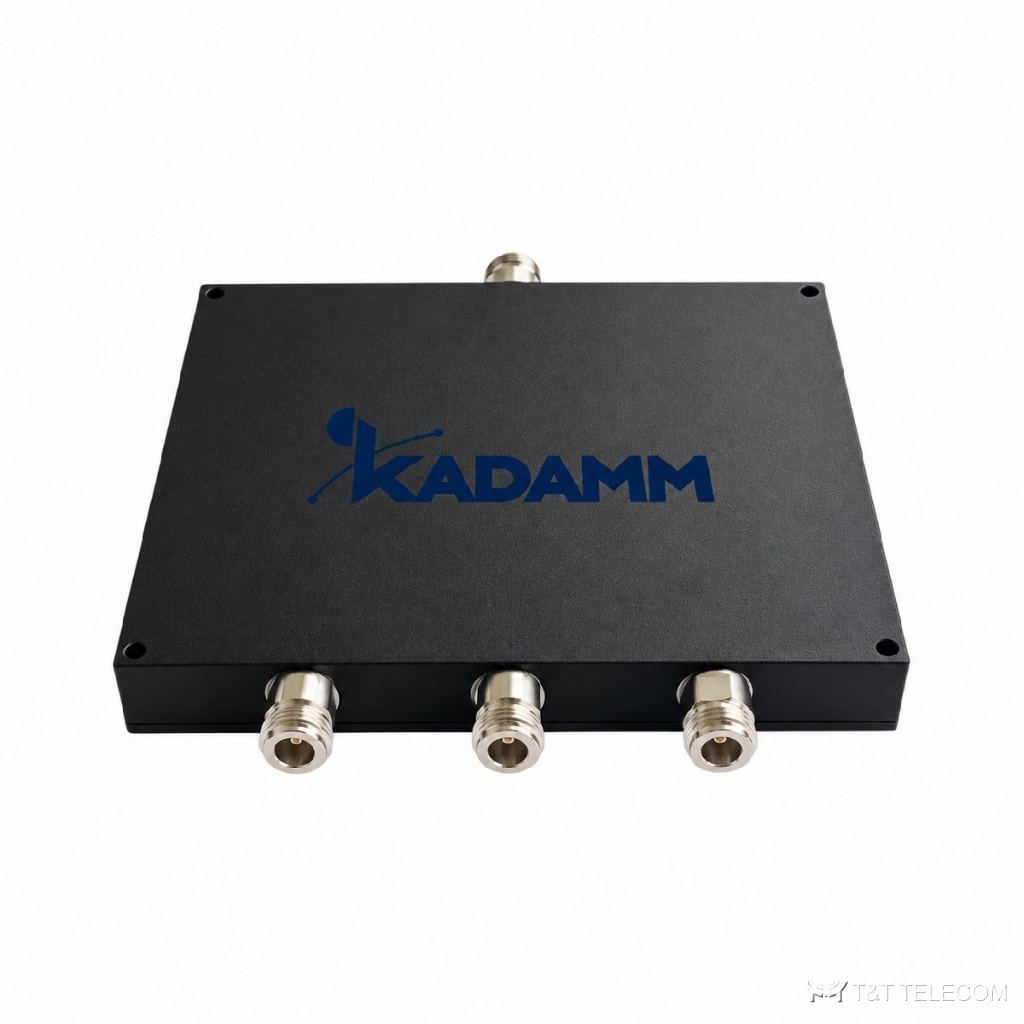

Делитель мощности KADAMM ДМУ-3-87,5/440-N — 87,5–440 МГц, на 3 канала
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Серия KADAMM ДМУ-3-87,5/440-N объединяет исполнения делителей мощности Уилкинсона на 3 канала, полоса 87,5–440 МГц. Задача ДМУ-3-87,5/440-N — раздать мощность передатчика или ретранслятора на несколько направлений с равными уровнями; в обратную сторону он работает как сумматор. Ключевые данные ДМУ-3-87,5/440-N: разъём N; мощность 50 Вт средняя на порт; вносимые потери ≤1,2 дБ сверх деления.
Для каких систем подходит
- Диапазон 87,5–440 МГц модели ДМУ-3-87,5/440-N перекрывает УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц.
- Покрытие внутри объектов по схеме DAS: ДМУ-3-87,5/440-N стоит между донорным ретранслятором и антеннами на этажах.
- Ведомственная и технологическая радиосвязь от 87,5 МГц: через ДМУ-3-87,5/440-N к одной базовой станции подключают несколько антенн.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 87,5–440 МГц |
| Выходов | 3 |
| Деление мощности | 4,8 дБ |
| Вносимые потери | ≤1,2 дБ сверх деления |
| КСВН | ≤1,30 |
| Развязка | ≥18 дБ |
| Мощность | 50 Вт средняя на порт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −30 … +65 °C |
| Масса | 0,56 кг |
Состав серии
| Артикул | Выходов | Деление | Потери | КСВН | Развязка | Мощность | Масса |
|---|---|---|---|---|---|---|---|
| KADAMM ДМУ-3-87,5/440-N | 3 | 4,8 дБ | ≤1,2 дБ | ≤1,30 | ≥18 дБ | 50 Вт | 0,56 кг |
На что смотреть при выборе
- Деление на 3 канала у ДМУ-3-87,5/440-N даёт 4,8 дБ на выход; к этому добавляются вносимые потери ≤1,2 дБ сверх деления.
- У ДМУ-3-87,5/440-N разъём N: ответные кабельные сборки нужны того же типа.
- Сумма мощностей всех передатчиков на входе ДМУ-3-87,5/440-N не должна превышать 50 Вт средняя на порт, с запасом на пик-фактор цифровых сигналов.
- Развязка между выходами ДМУ-3-87,5/440-N — главное отличие схемы Уилкинсона от простого реактивного делителя.
- Согласование ДМУ-3-87,5/440-N по входу: КСВН ≤1,30.
- Рабочие температуры ДМУ-3-87,5/440-N: −30 … +65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Делитель мощности коаксиальный (разветвитель) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ДМУ-3-87,5/440-N под проект: поможем выбрать число каналов и разъёмы по схеме системы, добавим нагрузки и кабельные сборки. К карточке приложены техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли использовать ДМУ-3-87,5/440-N как сумматор?
Да, ДМУ-3-87,5/440-N обратим: в обратном включении он суммирует сигналы равного уровня в общий порт. Для объединения разных диапазонов с развязкой лучше подходит комбайнер.
Какой уровень останется на каждом выходе ДМУ-3-87,5/440-N?
На выходах ДМУ-3-87,5/440-N — входной уровень минус потери деления (4,8 дБ при 3 каналах) и вносимые потери (≤1,2 дБ сверх деления).
Чем ДМУ-3-87,5/440-N отличается от направленного ответвителя?
ДМУ-3-87,5/440-N делит мощность поровну, ответвитель отбирает в отвод заданную меньшую часть и пропускает основной сигнал дальше. В DAS их сочетают, чтобы выровнять уровни на антеннах 87,5–440 МГц.
