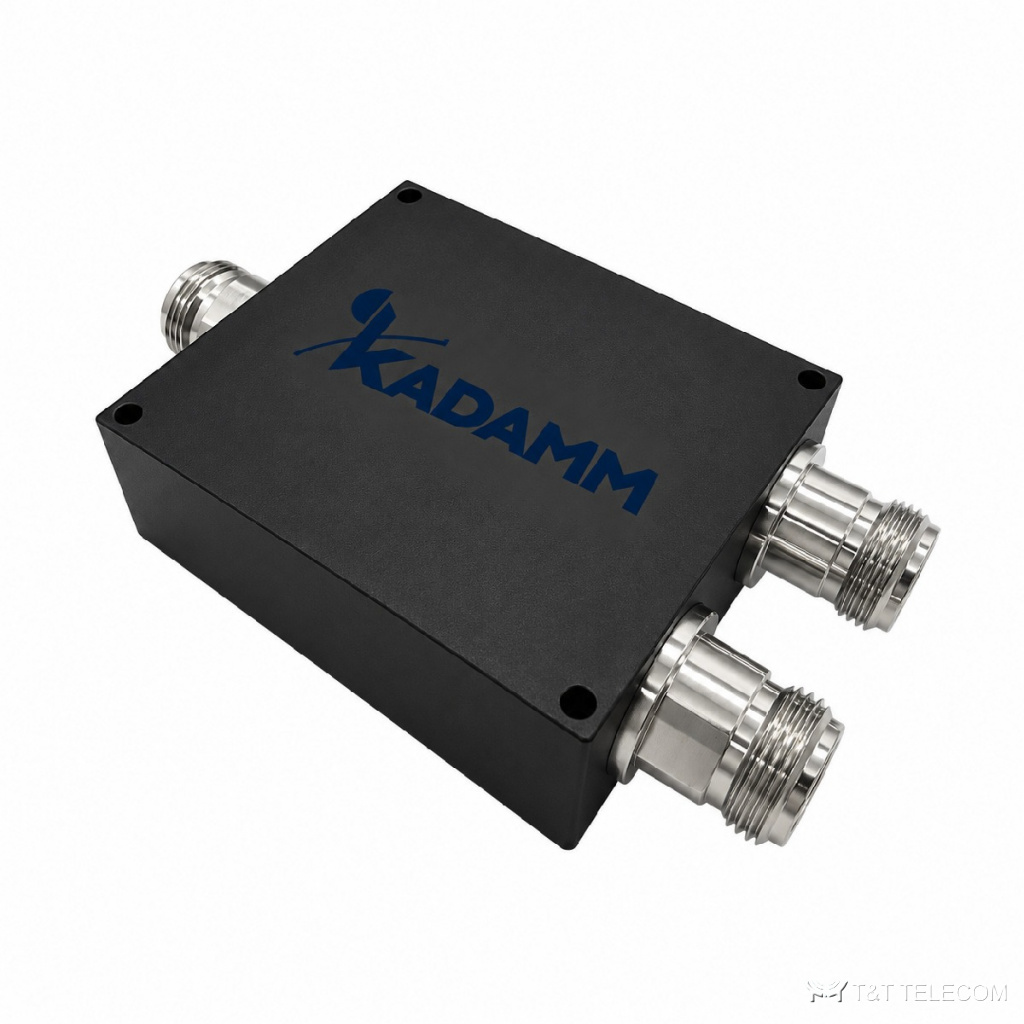

Серия KADAMM ДМУ-2400/5850-N объединяет исполнения делителей мощности Уилкинсона на 2 и 3 канала, полоса 5150–5850 МГц. ДМУ-2400/5850-N распределяет входную мощность поровну по выходам и годится для обратного включения, когда сигналы нужно свести в один кабель. Ключевые данные ДМУ-2400/5850-N: разъём N; мощность 50 Вт средняя на порт; вносимые потери не более 0,8–1,2 дБ сверх деления (по исполнению).
Где применяют
- Полоса 5150–5850 МГц у ДМУ-2400/5850-N охватывает Wi-Fi 5 ГГц.
- DAS внутри зданий — торговые и офисные центры, паркинги, метро: ДМУ-2400/5850-N разводит сигнал по группам потолочных антенн.
- Монтаж ДМУ-2400/5850-N на мачте или фасаде — исполнение для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2500 / 5150–5850 МГц |
| Выходов | 2 / 3 |
| Деление мощности | 3,0 / 4,8 дБ |
| Вносимые потери | не более 0,8–1,2 дБ сверх деления (по исполнению) |
| КСВН | ≤1,30 |
| Развязка | не менее 18–20 дБ (по исполнению) |
| Мощность | 50 Вт средняя на порт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −30 … +65 °C |
| Исполнение | IP67, помещение и улица |
Состав серии
| Артикул | Выходов | Деление | Потери | КСВН | Развязка | Мощность |
|---|---|---|---|---|---|---|
| KADAMM ДМУ-2-2400/5850-N | 2 | 3,0 дБ | ≤0,8 дБ | ≤1,30 | ≥20 дБ | 50 Вт |
| KADAMM ДМУ-3-2400/5850-N | 3 | 4,8 дБ | ≤1,2 дБ | ≤1,30 | ≥18 дБ | 50 Вт |
Подбор под проект
- Чем больше выходов у ДМУ-2400/5850-N, тем ниже уровень на каждом: 2 канала — 3,0 дБ, 3 канала — 4,8 дБ.
- Под разъём N модели ДМУ-2400/5850-N подбирают джамперы и переходы заранее, до монтажа.
- Проверьте суммарную мощность на входе ДМУ-2400/5850-N: допустимо 50 Вт средняя на порт.
- Развязка между выходами ДМУ-2400/5850-N — главное отличие схемы Уилкинсона от простого реактивного делителя.
- Согласование ДМУ-2400/5850-N по входу: КСВН ≤1,30.
- Температурный диапазон эксплуатации ДМУ-2400/5850-N — −30 … +65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Делитель мощности коаксиальный (разветвитель) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Степень защиты оболочки | IP67 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ДМУ-2400/5850-N поставляем вместе с остальным пассивным оборудованием тракта — нагрузками, ответвителями, джамперами. Техническое описание и каталог KADAMM — в документах карточки, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие кабельные сборки подойдут к ДМУ-2400/5850-N?
С разъёмами N на стороне ДМУ-2400/5850-N; волновое сопротивление тракта — 50 Ом.
Можно ли использовать ДМУ-2400/5850-N как сумматор?
Да, при обратном включении ДМУ-2400/5850-N сводит сигналы с выходов в один порт. Если нужно объединить разные полосы с высокой развязкой, берут комбайнер.
Какой уровень останется на каждом выходе ДМУ-2400/5850-N?
На выходах ДМУ-2400/5850-N — входной уровень минус потери деления (3,0 дБ при 2 каналах, 4,8 дБ при 3 каналах) и вносимые потери (не более 0,8–1,2 дБ сверх деления (по исполнению)).
