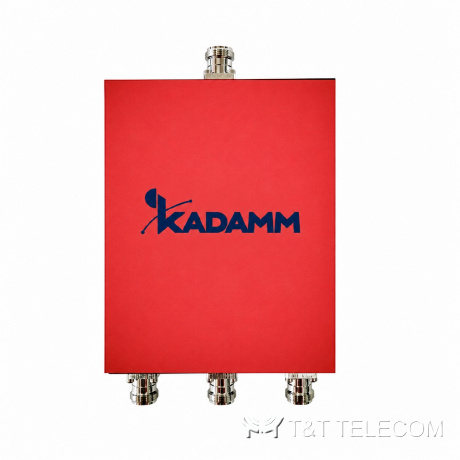

Делитель мощности KADAMM ДМУ-138/960-N — 138–960 МГц, на 2, 3, 4 и 6 каналов
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

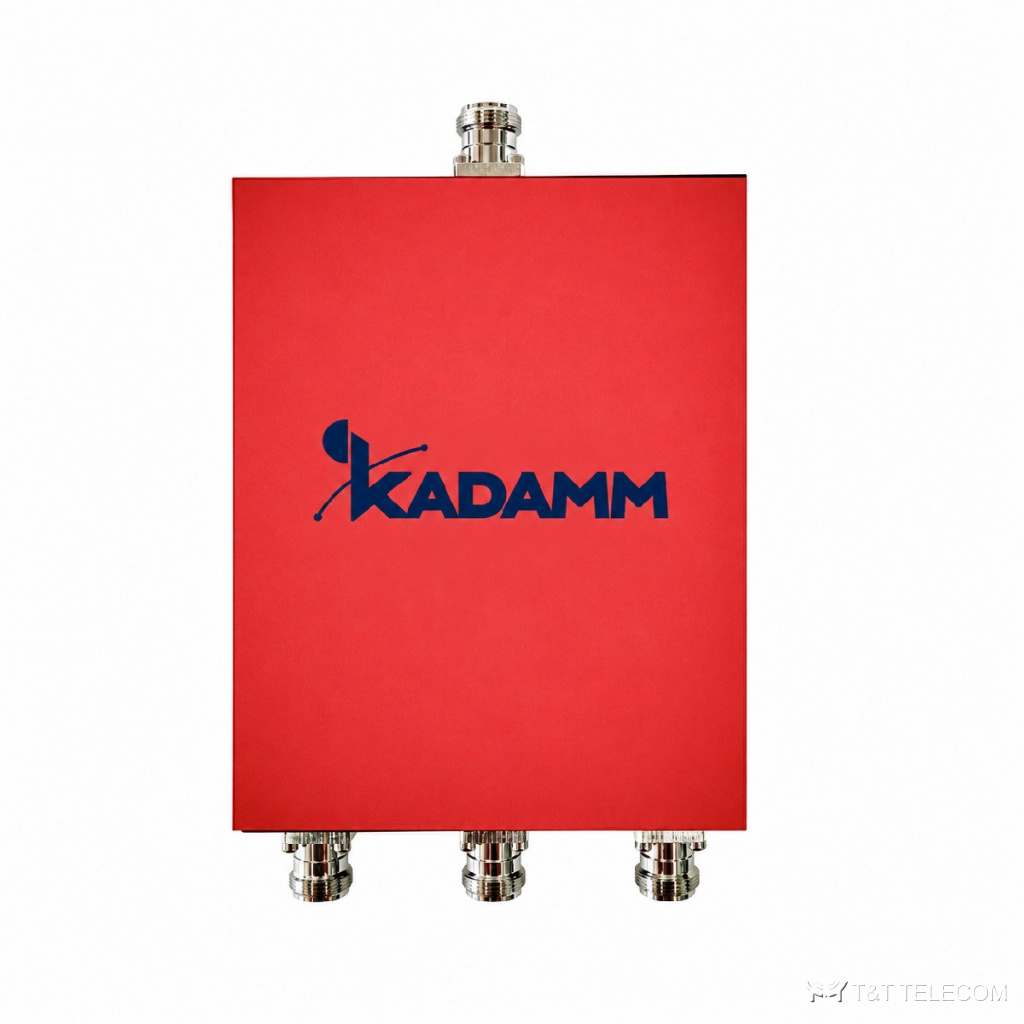

KADAMM ДМУ-138/960-N — это серия делителей мощности Уилкинсона на 2, 3, 4 и 6 каналов, рабочая полоса 138–960 МГц. ДМУ-138/960-N распределяет входную мощность поровну по выходам и годится для обратного включения, когда сигналы нужно свести в один кабель. Основное по ДМУ-138/960-N: разъём N; мощность 50 Вт средняя на порт; вносимые потери не более 1,0–1,7 дБ сверх деления (по исполнению).
Где применяют
- Полоса 138–960 МГц у ДМУ-138/960-N охватывает TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900.
- Системы распределённых антенн (DAS) в зданиях, тоннелях и на промышленных объектах: ДМУ-138/960-N делит сигнал ретранслятора между этажами и зонами.
- Ведомственная и технологическая радиосвязь от 138 МГц: через ДМУ-138/960-N к одной базовой станции подключают несколько антенн.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 138–960 МГц |
| Выходов | 2 / 3 / 4 / 6 |
| Деление мощности | 3,0 / 4,8 / 6,0 / 7,8 дБ |
| Вносимые потери | не более 1,0–1,7 дБ сверх деления (по исполнению) |
| КСВН | ≤1,30 |
| Развязка | не менее 14–20 дБ (по исполнению) |
| Мощность | 50 Вт средняя на порт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −30 … +65 °C |
Артикулы серии
| Артикул | Выходов | Деление | Потери | КСВН | Развязка | Мощность | Масса |
|---|---|---|---|---|---|---|---|
| KADAMM ДМУ-2-138/960-N | 2 | 3,0 дБ | ≤1,0 дБ | ≤1,30 | ≥20 дБ | 50 Вт | 0,5 кг |
| KADAMM ДМУ-3-138/960-N | 3 | 4,8 дБ | ≤1,2 дБ | ≤1,30 | ≥18 дБ | 50 Вт | 0,65 кг |
| KADAMM ДМУ-4-138/960-N | 4 | 6,0 дБ | ≤1,3 дБ | ≤1,30 | ≥14 дБ | 50 Вт | 0,85 кг |
| KADAMM ДМУ-6-138/960-N | 6 | 7,8 дБ | ≤1,7 дБ | ≤1,30 | ≥18 дБ | 50 Вт | 1 кг |
На что смотреть при выборе
- Потери деления в серии ДМУ-138/960-N зависят от числа выходов: 2 канала — 3,0 дБ, 3 канала — 4,8 дБ, 4 канала — 6,0 дБ, 6 каналов — 7,8 дБ — это закладывают в расчёт уровня сигнала.
- У ДМУ-138/960-N разъём N: ответные кабельные сборки нужны того же типа.
- Проверьте суммарную мощность на входе ДМУ-138/960-N: допустимо 50 Вт средняя на порт.
- Развязка между выходами ДМУ-138/960-N — главное отличие схемы Уилкинсона от простого реактивного делителя.
- КСВН ДМУ-138/960-N — ≤1,30; это входное согласование учитывают при приёмке тракта.
- Температурный диапазон эксплуатации ДМУ-138/960-N — −30 … +65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Делитель мощности коаксиальный (разветвитель) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ДМУ-138/960-N под проект: поможем выбрать число каналов и разъёмы по схеме системы, добавим нагрузки и кабельные сборки. К карточке приложены техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие кабельные сборки подойдут к ДМУ-138/960-N?
С разъёмами N на стороне ДМУ-138/960-N; волновое сопротивление тракта — 50 Ом.
Можно ли использовать ДМУ-138/960-N как сумматор?
Да, при обратном включении ДМУ-138/960-N сводит сигналы с выходов в один порт. Если нужно объединить разные полосы с высокой развязкой, берут комбайнер.
Какой уровень останется на каждом выходе ДМУ-138/960-N?
На выходах ДМУ-138/960-N — входной уровень минус потери деления (3,0 дБ при 2 каналах, 4,8 дБ при 3 каналах, 6,0 дБ при 4 каналах, 7,8 дБ при 6 каналах) и вносимые потери (не более 1,0–1,7 дБ сверх деления (по исполнению)).
