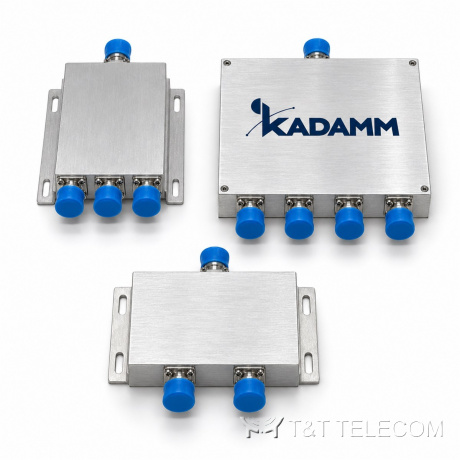

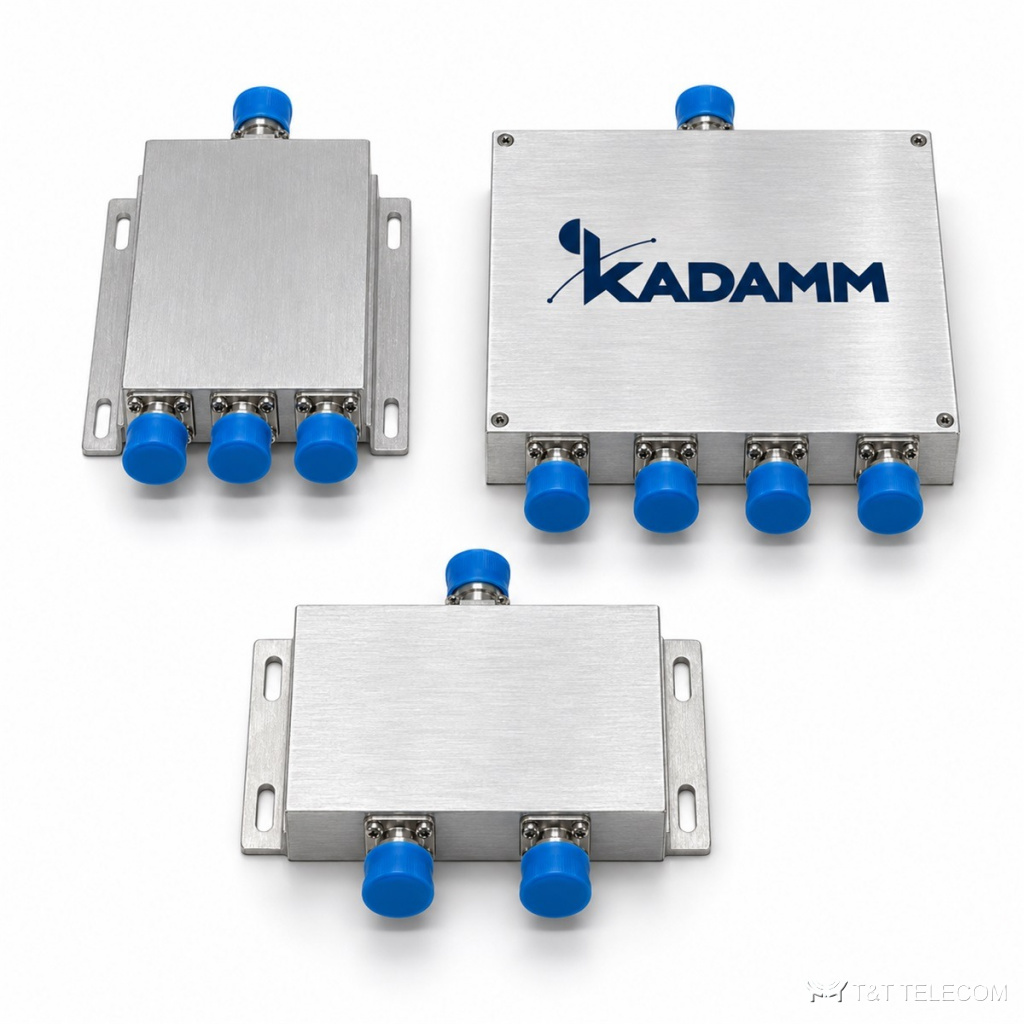

Делитель мощности KADAMM ДМУ-136/180-N — 136–180 МГц, на 2, 3, 4 и 8 каналов
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДМУ-136/180-N — серия делителей мощности Уилкинсона на 2, 3, 4 и 8 каналов для полосы 136–180 МГц. Задача ДМУ-136/180-N — раздать мощность передатчика или ретранслятора на несколько направлений с равными уровнями; в обратную сторону он работает как сумматор. Ключевые данные ДМУ-136/180-N: разъём N; мощность 50 Вт средняя; вносимые потери не более 0,4–1,2 дБ сверх деления (по исполнению).
Где применяют
- В полосу 136–180 МГц делителя ДМУ-136/180-N попадают УКВ-радиосвязь 136–174 МГц.
- DAS внутри зданий — торговые и офисные центры, паркинги, метро: ДМУ-136/180-N разводит сигнал по группам потолочных антенн.
- Сети профессиональной радиосвязи от 136 МГц: ДМУ-136/180-N объединяет антенны на мачте и разводит сигнал по секторам.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 136–180 МГц |
| Выходов | 2 / 3 / 4 / 8 |
| Деление мощности | 3,0 / 4,8 / 6,0 / 9,0 дБ |
| Вносимые потери | не более 0,4–1,2 дБ сверх деления (по исполнению) |
| КСВН | ≤1,30 |
| Развязка | ≥20 дБ |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Потери с учётом деления | ≤3,4 / ≤5,3 / ≤6,6 / ≤10,2 дБ (2 / 3 / 4 / 8 выходов) |
| Неравномерность в полосе | ≤0,3 / ≤0,4 / ≤0,4 / ≤0,4 дБ (2 / 3 / 4 / 8 выходов) |
| Мощность исполнения на 2 выхода | 50 Вт, опционально до 100 Вт |
| Разъёмы | розетка N |
| Рабочая температура | −40 … +60 °C |
Артикулы серии
| Артикул | Выходов | Деление | Потери | КСВН | Развязка | Мощность | Масса |
|---|---|---|---|---|---|---|---|
| KADAMM ДМУ-2-136/180-N | 2 | 3,0 дБ | ≤0,4 дБ | ≤1,30 | ≥20 дБ | 50 Вт | 0,34 кг |
| KADAMM ДМУ-3-136/180-N | 3 | 4,8 дБ | ≤0,6 дБ | ≤1,30 | ≥20 дБ | 50 Вт | 0,4 кг |
| KADAMM ДМУ-4-136/180-N | 4 | 6,0 дБ | ≤0,6 дБ | ≤1,30 | ≥20 дБ | 50 Вт | 0,7 кг |
| KADAMM ДМУ-8-136/180-N | 8 | 9,0 дБ | ≤1,2 дБ | ≤1,30 | ≥20 дБ | 50 Вт | 1,5 кг |
Как подобрать исполнение
- Число каналов ДМУ-136/180-N задаёт потери деления: 2 канала — 3,0 дБ, 3 канала — 4,8 дБ, 4 канала — 6,0 дБ, 8 каналов — 9,0 дБ. Их прибавляют к потерям кабеля при расчёте уровня на антеннах.
- Под разъём N модели ДМУ-136/180-N подбирают джамперы и переходы заранее, до монтажа.
- Допустимая мощность ДМУ-136/180-N — 50 Вт средняя; для нескольких несущих считают их сумму.
- Развязка между выходами ДМУ-136/180-N — главное отличие схемы Уилкинсона от простого реактивного делителя.
- Согласование ДМУ-136/180-N по входу: КСВН ≤1,30.
- Рабочие температуры ДМУ-136/180-N: −40 … +60 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Делитель мощности коаксиальный (разветвитель) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ДМУ-136/180-N по вашей схеме DAS или радиосети и укомплектуем заказ сопутствующими компонентами. В документах — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Что делать с незадействованным выходом ДМУ-136/180-N?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (50 Вт средняя): открытый порт ухудшает КСВН и уровни на остальных выходах.
Какие кабельные сборки подойдут к ДМУ-136/180-N?
С разъёмами N на стороне ДМУ-136/180-N; волновое сопротивление тракта — 50 Ом.
Можно ли использовать ДМУ-136/180-N как сумматор?
Да, при обратном включении ДМУ-136/180-N сводит сигналы с выходов в один порт. Если нужно объединить разные полосы с высокой развязкой, берут комбайнер.
