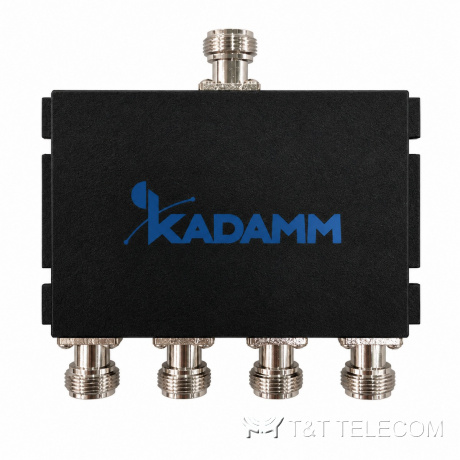

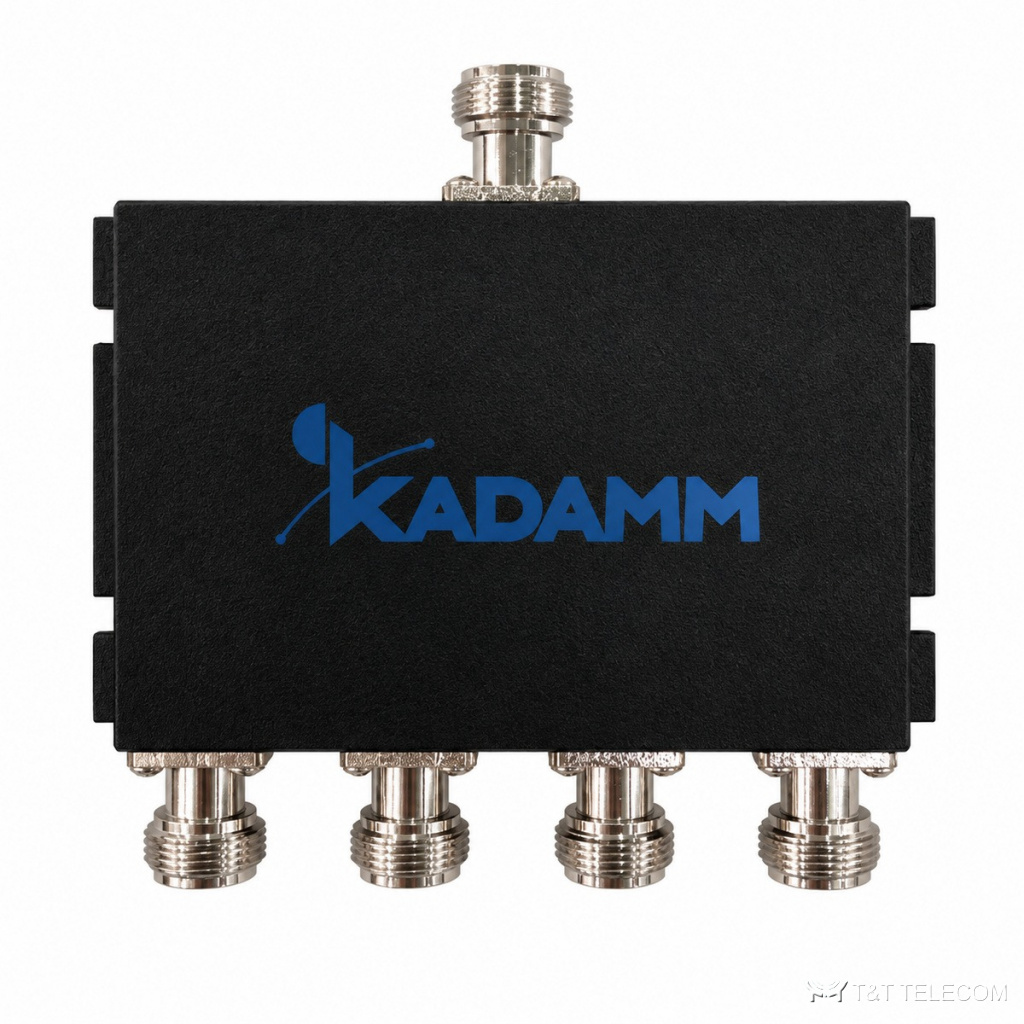

Делитель мощности KADAMM ДМУ-136/174-N — 136–174 МГц, на 2, 3 и 4 канала
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДМУ-136/174-N — серия делителей мощности Уилкинсона на 2, 3 и 4 канала для полосы 136–174 МГц. Задача ДМУ-136/174-N — раздать мощность передатчика или ретранслятора на несколько направлений с равными уровнями; в обратную сторону он работает как сумматор. Параметры ДМУ-136/174-N коротко: разъём N; PIM3 ≤−160 дБн при 2×43 дБм; мощность 50 Вт средняя на порт; вносимые потери не более 0,5–0,7 дБ сверх деления (по исполнению).
Область применения
- В полосу 136–174 МГц делителя ДМУ-136/174-N попадают УКВ-радиосвязь 136–174 МГц.
- Покрытие внутри объектов по схеме DAS: ДМУ-136/174-N стоит между донорным ретранслятором и антеннами на этажах.
- Ведомственная и технологическая радиосвязь от 136 МГц: через ДМУ-136/174-N к одной базовой станции подключают несколько антенн.
- Монтаж ДМУ-136/174-N на мачте или фасаде — исполнение для улицы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 136–174 МГц |
| Выходов | 2 / 3 / 4 |
| Деление мощности | 3,0 / 4,8 / 6,0 дБ |
| Вносимые потери | не более 0,5–0,7 дБ сверх деления (по исполнению) |
| КСВН | ≤1,30 |
| Развязка | не менее 18–20 дБ (по исполнению) |
| PIM3 | ≤−160 дБн при 2×43 дБм |
| Мощность | 50 Вт средняя на порт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −40 … +70 °C |
| Исполнение | IP60, для помещений |
Артикулы серии
| Артикул | Выходов | Деление | Потери | КСВН | Развязка | ИМ3 | Мощность | Масса |
|---|---|---|---|---|---|---|---|---|
| KADAMM ДМУ-2-136/174-N | 2 | 3,0 дБ | ≤0,5 дБ | ≤1,30 | ≥20 дБ | ≤−160 дБн | 50 Вт | 0,2 кг |
| KADAMM ДМУ-3-136/174-N | 3 | 4,8 дБ | ≤0,7 дБ | ≤1,30 | ≥19 дБ | ≤−160 дБн | 50 Вт | 0,22 кг |
| KADAMM ДМУ-4-136/174-N | 4 | 6,0 дБ | ≤0,7 дБ | ≤1,30 | ≥18 дБ | ≤−160 дБн | 50 Вт | 0,25 кг |
Подбор под проект
- Число каналов ДМУ-136/174-N задаёт потери деления: 2 канала — 3,0 дБ, 3 канала — 4,8 дБ, 4 канала — 6,0 дБ. Их прибавляют к потерям кабеля при расчёте уровня на антеннах.
- Под разъём N модели ДМУ-136/174-N подбирают джамперы и переходы заранее, до монтажа.
- Проверьте суммарную мощность на входе ДМУ-136/174-N: допустимо 50 Вт средняя на порт.
- При нескольких операторах важен PIM3 — у ДМУ-136/174-N он ≤−160 дБн при 2×43 дБм: чем ниже, тем меньше помех приёму.
- Схема Уилкинсона развязывает выходы ДМУ-136/174-N: рассогласование одной ветви меньше сказывается на остальных.
- Согласование ДМУ-136/174-N по входу: КСВН ≤1,30.
- Рабочие температуры ДМУ-136/174-N: −40 … +70 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Делитель мощности коаксиальный (разветвитель) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Степень защиты оболочки | IP60 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ДМУ-136/174-N по вашей схеме DAS или радиосети и укомплектуем заказ сопутствующими компонентами. В документах — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Что делать с незадействованным выходом ДМУ-136/174-N?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (50 Вт средняя на порт): открытый порт ухудшает КСВН и уровни на остальных выходах.
Можно ли ставить ДМУ-136/174-N на улице?
Да, исполнение ДМУ-136/174-N рассчитано на наружную установку, рабочие температуры −40 … +70 °C; разъёмы после монтажа герметизируют.
Какие кабельные сборки подойдут к ДМУ-136/174-N?
С разъёмами N на стороне ДМУ-136/174-N; волновое сопротивление тракта — 50 Ом.
