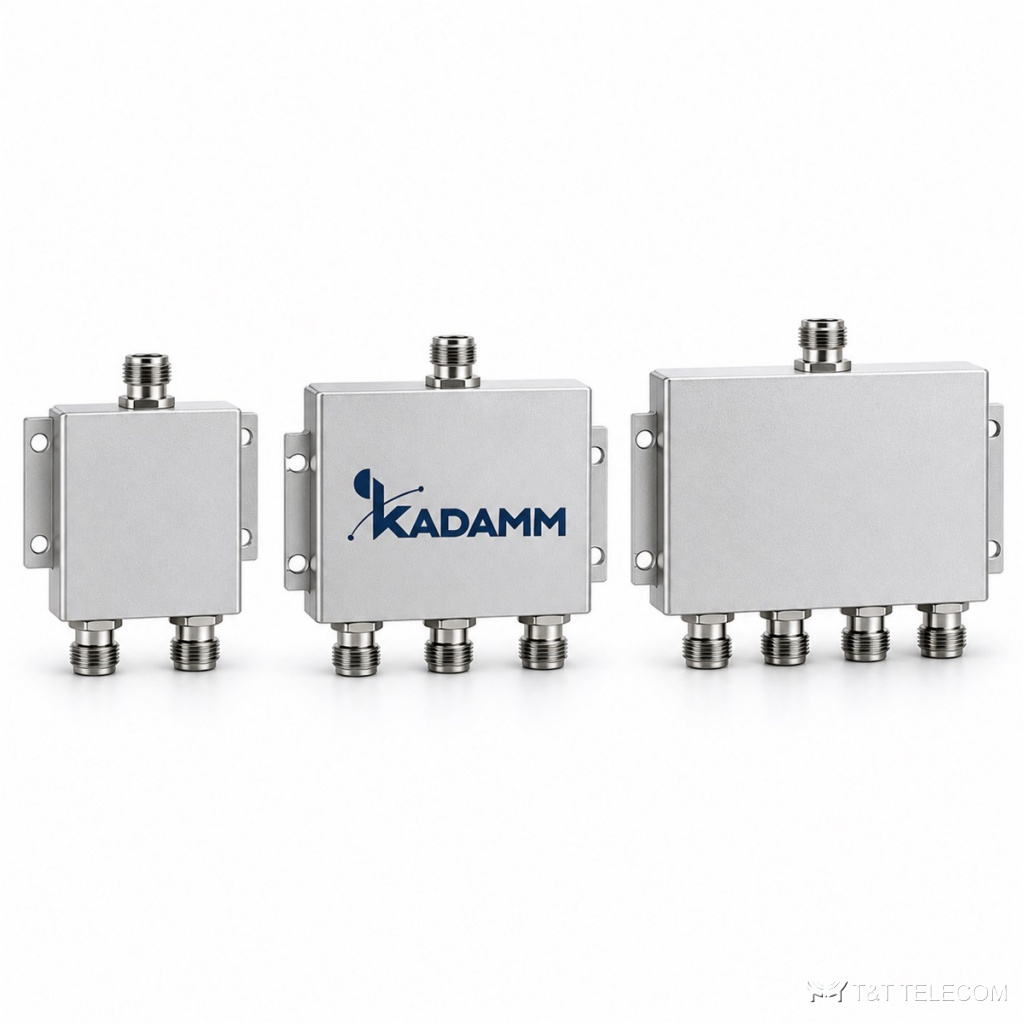

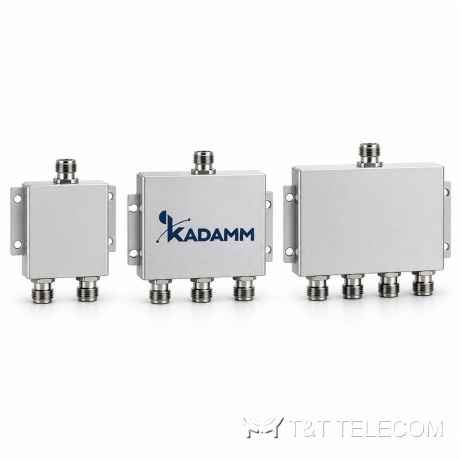

KADAMM ДМУ-136/174-N-IP65 — это серия делителей мощности Уилкинсона на 2, 3 и 4 канала, рабочая полоса 136–174 МГц. Через ДМУ-136/174-N-IP65 сигнал базовой станции или репитера расходится на несколько антенных ветвей одинаковым уровнем. Ключевые данные ДМУ-136/174-N-IP65: разъём N; мощность 50 Вт средняя; вносимые потери не более 0,4–0,7 дБ сверх деления (по исполнению).
Для каких систем подходит
- Диапазон 136–174 МГц модели ДМУ-136/174-N-IP65 перекрывает УКВ-радиосвязь 136–174 МГц.
- Покрытие внутри объектов по схеме DAS: ДМУ-136/174-N-IP65 стоит между донорным ретранслятором и антеннами на этажах.
- Ведомственная и технологическая радиосвязь от 136 МГц: через ДМУ-136/174-N-IP65 к одной базовой станции подключают несколько антенн.
- Наружная установка: корпус ДМУ-136/174-N-IP65 рассчитан на работу на открытом воздухе.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 136–174 МГц |
| Выходов | 2 / 3 / 4 |
| Деление мощности | 3,0 / 4,8 / 6,0 дБ |
| Вносимые потери | не более 0,4–0,7 дБ сверх деления (по исполнению) |
| КСВН | ≤1,30 |
| Развязка | не менее 18–20 дБ (по исполнению) |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Потери с учётом деления | ≤3,4 / ≤5,4 / ≤6,7 дБ (2 / 3 / 4 выхода) |
| Корпус | алюминий |
| Разъёмы | розетка N |
| Рабочая температура | −30 … +70 °C |
| Исполнение | IP65, помещение и улица |
Артикулы серии
| Артикул | Выходов | Деление | Потери | КСВН | Развязка | Мощность |
|---|---|---|---|---|---|---|
| KADAMM ДМУ-2-136/174-N-IP65 | 2 | 3,0 дБ | ≤0,4 дБ | ≤1,30 | ≥20 дБ | 50 Вт |
| KADAMM ДМУ-3-136/174-N-IP65 | 3 | 4,8 дБ | ≤0,7 дБ | ≤1,30 | ≥18 дБ | 50 Вт |
| KADAMM ДМУ-4-136/174-N-IP65 | 4 | 6,0 дБ | ≤0,7 дБ | ≤1,30 | ≥18 дБ | 50 Вт |
На что смотреть при выборе
- Число каналов ДМУ-136/174-N-IP65 задаёт потери деления: 2 канала — 3,0 дБ, 3 канала — 4,8 дБ, 4 канала — 6,0 дБ. Их прибавляют к потерям кабеля при расчёте уровня на антеннах.
- У ДМУ-136/174-N-IP65 разъём N: ответные кабельные сборки нужны того же типа.
- Сумма мощностей всех передатчиков на входе ДМУ-136/174-N-IP65 не должна превышать 50 Вт средняя, с запасом на пик-фактор цифровых сигналов.
- Развязка между выходами ДМУ-136/174-N-IP65 — главное отличие схемы Уилкинсона от простого реактивного делителя.
- Согласование ДМУ-136/174-N-IP65 по входу: КСВН ≤1,30.
- Температурный диапазон эксплуатации ДМУ-136/174-N-IP65 — −30 … +70 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Делитель мощности коаксиальный (разветвитель) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ДМУ-136/174-N-IP65 по вашей схеме DAS или радиосети и укомплектуем заказ сопутствующими компонентами. В документах — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли ставить ДМУ-136/174-N-IP65 на улице?
Да, исполнение ДМУ-136/174-N-IP65 рассчитано на наружную установку, рабочие температуры −30 … +70 °C; разъёмы после монтажа герметизируют.
Какие кабельные сборки подойдут к ДМУ-136/174-N-IP65?
С разъёмами N на стороне ДМУ-136/174-N-IP65; волновое сопротивление тракта — 50 Ом.
Можно ли использовать ДМУ-136/174-N-IP65 как сумматор?
Да, при обратном включении ДМУ-136/174-N-IP65 сводит сигналы с выходов в один порт. Если нужно объединить разные полосы с высокой развязкой, берут комбайнер.
