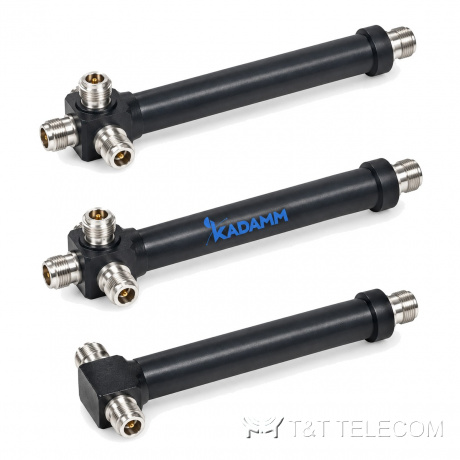

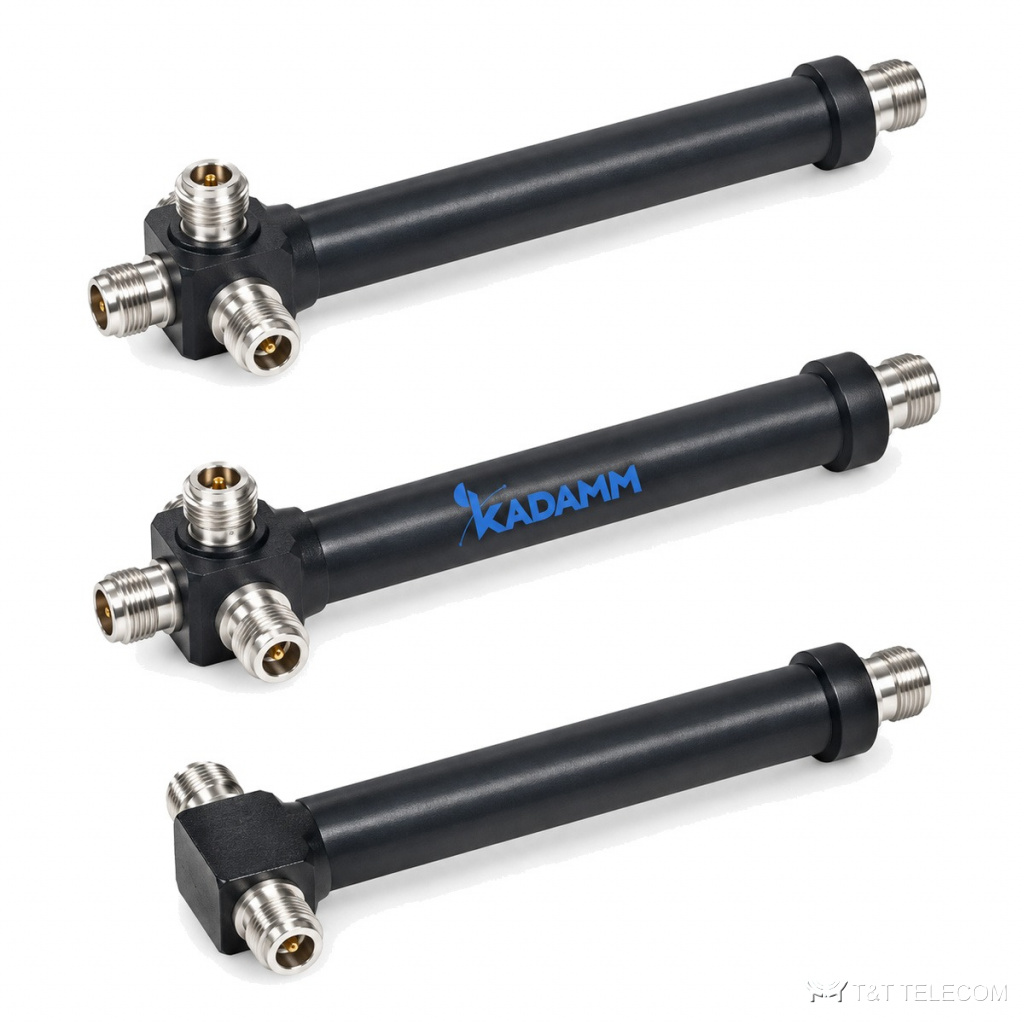

KADAMM ДМ-698/4000 — это серия коаксиальных делителей мощности на 2, 3 и 4 канала, рабочая полоса 698–4000 МГц. Через ДМ-698/4000 сигнал базовой станции или репитера расходится на несколько антенных ветвей одинаковым уровнем. Основное по ДМ-698/4000: разъёмы N и 4.3-10; PIM3 ≤−160 дБн; мощность до 300 / до 1500 Вт (по исполнению).
Область применения
- Диапазон 698–4000 МГц модели ДМ-698/4000 перекрывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Системы распределённых антенн (DAS) в зданиях, тоннелях и на промышленных объектах: ДМ-698/4000 делит сигнал ретранслятора между этажами и зонами.
- Мультиоператорные тракты: полосы 698–4000 МГц хватает, чтобы через ДМ-698/4000 шли сразу несколько стандартов.
- Наружная установка: корпус ДМ-698/4000 рассчитан на работу на открытом воздухе.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–4000 МГц |
| Деление мощности | 3,0 / 4,8 / 6,0 дБ (2/3/4 отвода) |
| Возвратные потери | ≥19 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 dBc |
| Средняя / пиковая мощность | до 300 / до 1500 Вт (по исполнению) |
| Волновое сопротивление | 50 Ом |
| Корпус | круглый корпус, светло-серый |
| Габариты | 199,1×25×25 мм (2 отвода), 233,6×25×25 мм (3), 236,1×25×25 мм (4) |
| Монтаж | настенный, кронштейн |
| Температура эксплуатации | −25…+65 °C |
| Относительная влажность | ≤95% |
| Исполнение | IP65 (indoor и outdoor) |
Исполнения и артикулы для заказа
| Артикул | Отводов | Деление | Соединители | Потери | Мощность ср./пик | Вес |
|---|---|---|---|---|---|---|
| KADAMM ДМ-2-698/4000-N | 2 | 3,0 дБ | розетка N | ≤0,4 дБ | 300 / 800 Вт | 0,22 кг |
| KADAMM ДМ-2-698/4000-43 | 2 | 3,0 дБ | розетка 4.3-10 | ≤0,4 дБ | 300 / 1500 Вт | 0,21 кг |
| KADAMM ДМ-3-698/4000-N | 3 | 4,8 дБ | розетка N | ≤0,5 дБ | 300 / 800 Вт | 0,30 кг |
| KADAMM ДМ-3-698/4000-43 | 3 | 4,8 дБ | розетка 4.3-10 | ≤0,5 дБ | 300 / 1500 Вт | 0,25 кг |
| KADAMM ДМ-4-698/4000-N | 4 | 6,0 дБ | розетка N | ≤0,6 дБ | 300 / 800 Вт | 0,35 кг |
| KADAMM ДМ-4-698/4000-43 | 4 | 6,0 дБ | розетка 4.3-10 | ≤0,6 дБ | 300 / 1500 Вт | 0,29 кг |
Подбор под проект
- Чем больше выходов у ДМ-698/4000, тем ниже уровень на каждом: 2 канала — 3,0 дБ, 3 канала — 4,8 дБ, 4 канала — 6,0 дБ.
- Разъём ДМ-698/4000 выбирают под существующий тракт, чтобы обойтись без переходов: N или 4.3-10.
- Допустимая мощность ДМ-698/4000 — до 300 / до 1500 Вт (по исполнению); для нескольких несущих считают их сумму.
- При нескольких операторах важен PIM3 — у ДМ-698/4000 он ≤−160 дБн: чем ниже, тем меньше помех приёму.
- Согласование ДМ-698/4000 по входу: КСВН ≤1,25.
- Температурный диапазон эксплуатации ДМ-698/4000 — −25…+65 °C.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Делитель мощности коаксиальный (разветвитель) |
| Классификация | подгруппа Э, вид Э5 «Разветвители» по ГОСТ 15094-69 — устройства для разветвления энергии в два и более развязанных между собой канала |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход; 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики») |
| Степень защиты оболочки | IP65 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ДМ-698/4000 поставляем вместе с остальным пассивным оборудованием тракта — нагрузками, ответвителями, джамперами. Техническое описание и каталог KADAMM — в документах карточки, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какой уровень останется на каждом выходе ДМ-698/4000?
На выходах ДМ-698/4000 — входной уровень минус потери деления (3,0 дБ при 2 каналах, 4,8 дБ при 3 каналах, 6,0 дБ при 4 каналах) и вносимые потери из таблицы исполнений.
Чем ДМ-698/4000 отличается от направленного ответвителя?
ДМ-698/4000 делит мощность поровну, ответвитель отбирает в отвод заданную меньшую часть и пропускает основной сигнал дальше. В DAS их сочетают, чтобы выровнять уровни на антеннах 698–4000 МГц.
Что делать с незадействованным выходом ДМ-698/4000?
Закрыть согласованной нагрузкой 50 Ом на мощность не ниже рабочей (до 300 / до 1500 Вт (по исполнению)): открытый порт ухудшает КСВН и уровни на остальных выходах.
