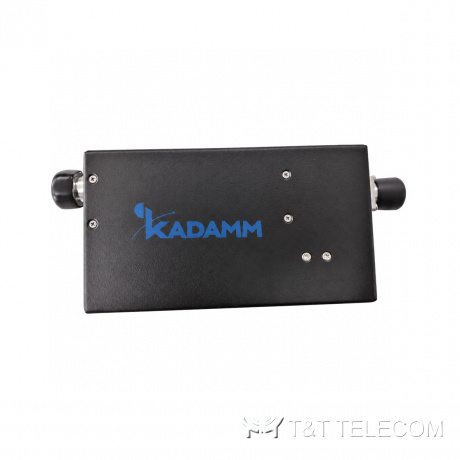

Аттенюатор KADAMM АТП-8-5-43 — 617–2700 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

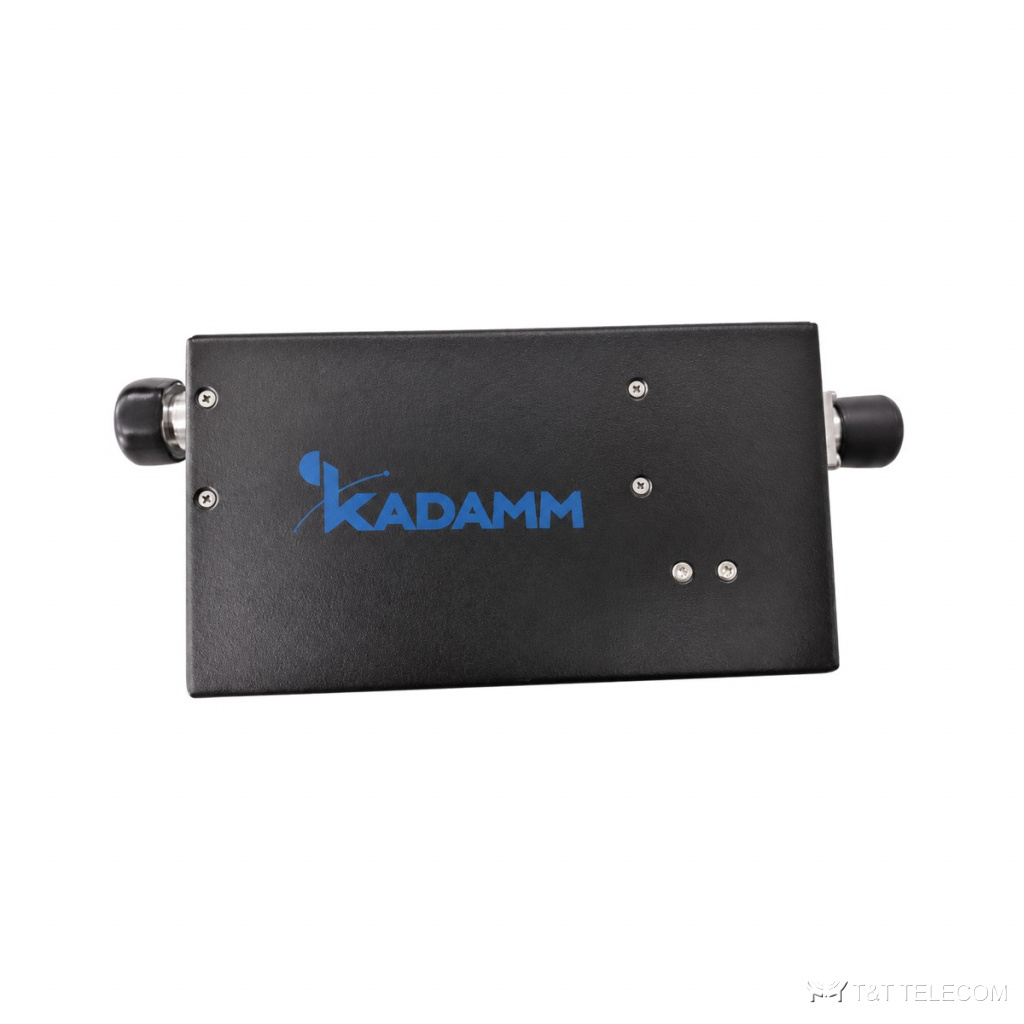

KADAMM АТП-8-5-43 — малогабаритный аттенюатор на 8 дБ для слаботочных участков DAS: 617–2700 МГц, 5 Вт, PIM3 не хуже −150 дБн при 2 × 37 дБм, КСВН не более 1,3, разъёмы 4.3-10 (вилка – розетка).
Как устроена АТП-8-5-43
АТП-8-5-43 ослабляет сигнал на известную величину при хорошем согласовании по входу и выходу; его ставят, чтобы выровнять уровни или защитить вход приёмника и прибора. Рабочая полоса АТП-8-5-43 — 617–2700 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Пассивная интермодуляция АТП-8-5-43 — не более −150 дБн при 2 × 37 дБм; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление. КСВН АТП-8-5-43 — не более 1,3: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход АТП-8-5-43 — 5 Вт. Разъёмы АТП-8-5-43: 4.3-10 (вилка – розетка).
Выходов: 8.
Где применяют
- Подгонка уровня перед отдельной антенной DAS.
- Ветви с небольшой мощностью после тапперов и делителей.
- Сети 600–2700 МГц.
- Выравнивание уровней в DAS, защита входов приборов и приёмников (АТП-8-5-43).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 617–2700 МГц |
| Мощность | 5 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−150 дБн при 2 × 37 дБм |
| КСВН | ≤1,3 |
Исполнения
| Артикул | Ослабление, дБ | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM АТП-8-5-43 | 8 | 617–2700 | 5 Вт | ≤1,3 | ≤−150 дБн при 2 × 37 дБм | 4.3-10 (вилка – розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (вилка – розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
Как подобрать АТП-8-5-43
- Мощность до 5 Вт — только для слаботочных участков.
- Вилка – розетка: аттенюатор ставится прямо на разъём антенны или делителя.
- Для бо́льших мощностей — серии АТП-20, АТП-50 и АТП-100.
- Если на АТП-8-5-43 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −150 дБн при 2 × 37 дБм), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM АТП-8-5-43 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
