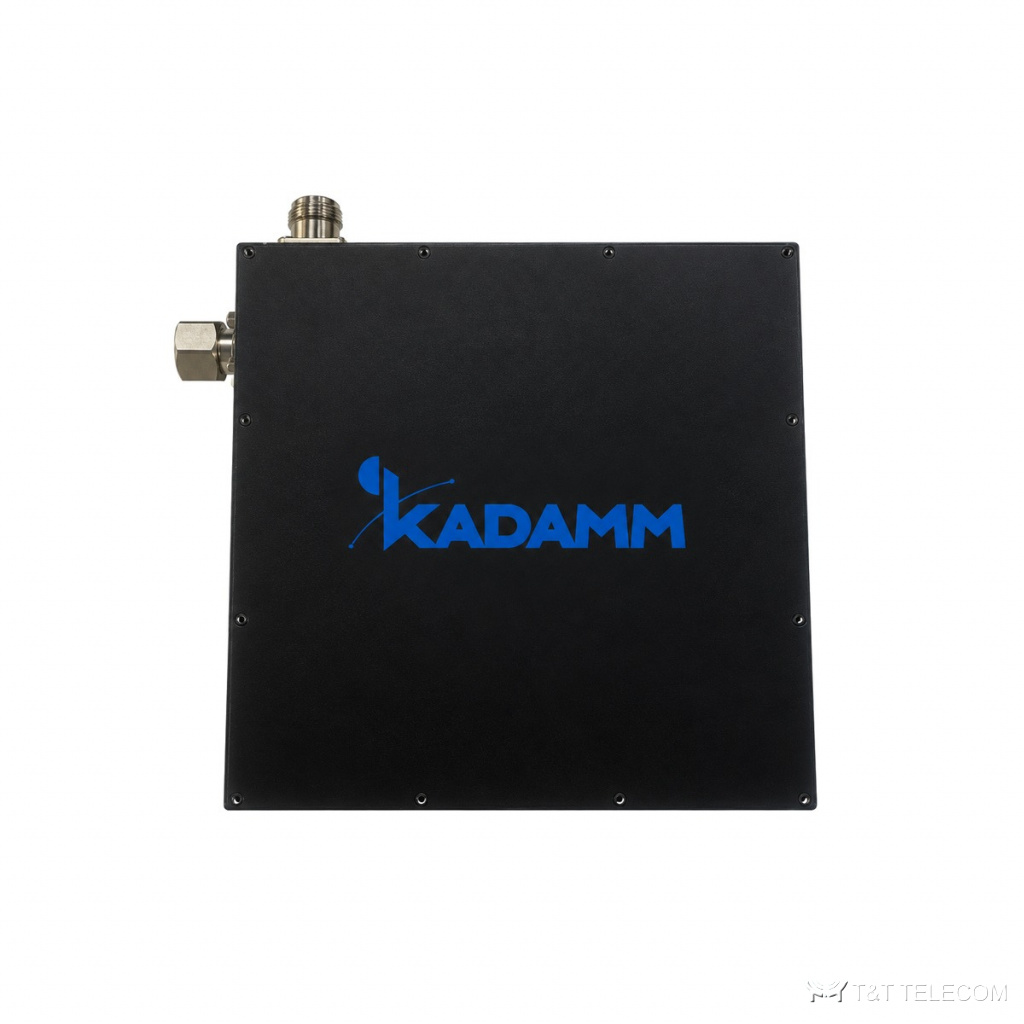

Аттенюаторы коаксиальные с низкой интермодуляцией серии KADAMM АТП-50 — 578–6000 МГц, 18 исполнений
Аттенюаторы
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM АТП-50 — малоинтермодуляционные аттенюаторы на 50 Вт: 18 исполнений от 3 до 30 дБ в трёх вариантах. Исполнения 4.3-10 «-2» работают в полосе 600–6000 МГц с PIM3 до −161 дБн, исполнения 4.3-10 без суффикса — 578–3600 МГц, исполнения N — 698–5000 МГц.
Принцип работы и конструкция
АТП-50 ослабляет сигнал на известную величину при хорошем согласовании по входу и выходу; его ставят, чтобы выровнять уровни или защитить вход приёмника и прибора. Рабочая полоса АТП-50 — 578–6000 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Допустимая мощность на вход АТП-50 — 50 Вт. Разъёмы АТП-50: 4.3-10 (вилка – розетка), 4.3-10 (розетка – розетка), N (вилка – розетка).
Где применяют
- DAS с 5G NR и Wi-Fi до 6 ГГц — исполнения 600–6000 МГц.
- Подгонка уровней в многооператорных системах покрытия.
- Ветви кабельной сети средней мощности.
- Выравнивание уровней в DAS, защита входов приборов и приёмников (АТП-50).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 578–6000 МГц |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Ослабление, дБ | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём | Температура | Защита | Габариты / масса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АТП-10-50-43-2 | 10 | 600–6000 | 50 | ≤1,4 (600–2700 МГц), ≤1,5 (2700–6000 МГц) | ≤−161 дБн при 2 × 43 дБм (698–2700 МГц) | 4.3-10 (вилка – розетка) | −55…+100 °C | — | — |
| KADAMM АТП-10-50-N-2 | 10 | 698–3000 / 3000–5000 | 50 Вт | ≤1,3 (698–3000 МГц), ≤1,35 (3000–5000 МГц) | ≤−155 дБн при 2 × 20 Вт (698–3500 МГц) | N (вилка – розетка) | −30…+60 °C | IP67 | 2,98 кг |
| KADAMM АТП-13-50-43 | 13 | 578–3600 | 50 Вт | ≤1,25 | ≤−155 дБн при 2 × 43 дБм (698–2700 МГц) | 4.3-10 (розетка – розетка) | −30…+65 °C | — | — |
| KADAMM АТП-15-50-43-2 | 15 | 600–6000 | 50 | ≤1,4 (600–2700 МГц), ≤1,5 (2700–6000 МГц) | ≤−161 дБн при 2 × 43 дБм (698–2700 МГц) | 4.3-10 (вилка – розетка) | −55…+100 °C | — | — |
| KADAMM АТП-20-50-43-2 | 20 | 600–6000 | 50 | ≤1,4 (600–2700 МГц), ≤1,5 (2700–6000 МГц) | ≤−161 дБн при 2 × 43 дБм (698–2700 МГц) | 4.3-10 (вилка – розетка) | −55…+100 °C | — | — |
| KADAMM АТП-23-50-43 | 23 | 578–3600 | 50 Вт | ≤1,25 | ≤−155 дБн при 2 × 43 дБм (698–2700 МГц) | 4.3-10 (розетка – розетка) | −30…+65 °C | — | — |
| KADAMM АТП-25-50-43 | 25 | 578–3600 | 50 Вт | ≤1,25 | ≤−155 дБн при 2 × 43 дБм (698–2700 МГц) | 4.3-10 (розетка – розетка) | −30…+65 °C | — | — |
| KADAMM АТП-3-50-43-2 | 3 | 600–6000 | 50 | ≤1,4 (600–2700 МГц), ≤1,5 (2700–6000 МГц) | ≤−161 дБн при 2 × 43 дБм (698–2700 МГц) | 4.3-10 (вилка – розетка) | −55…+100 °C | — | — |
| KADAMM АТП-3-50-N-2 | 3 | 698–3000 / 3000–5000 | 50 Вт | ≤1,3 (698–3000 МГц), ≤1,35 (3000–5000 МГц) | ≤−155 дБн при 2 × 20 Вт (698–3500 МГц) | N (вилка – розетка) | −30…+60 °C | IP67 | 2,98 кг |
| KADAMM АТП-30-50-43-2 | 30 | 600–6000 | 50 | ≤1,4 (600–2700 МГц), ≤1,5 (2700–6000 МГц) | ≤−161 дБн при 2 × 43 дБм (698–2700 МГц) | 4.3-10 (вилка – розетка) | −55…+100 °C | — | — |
| KADAMM АТП-4-50-N | 4 | 698–3000 / 3000–5000 | 50 Вт | ≤1,3 (698–3000 МГц), ≤1,35 (3000–5000 МГц) | ≤−155 дБн при 2 × 20 Вт (698–3500 МГц) | N (вилка – розетка) | −30…+60 °C | IP67 | 2,98 кг |
| KADAMM АТП-5-50-N-2 | 5 | 698–3000 / 3000–5000 | 50 Вт | ≤1,3 (698–3000 МГц), ≤1,35 (3000–5000 МГц) | ≤−155 дБн при 2 × 20 Вт (698–3500 МГц) | N (вилка – розетка) | −30…+60 °C | IP67 | 2,98 кг |
| KADAMM АТП-6-50-43-2 | 6 | 600–6000 | 50 | ≤1,4 (600–2700 МГц), ≤1,5 (2700–6000 МГц) | ≤−161 дБн при 2 × 43 дБм (698–2700 МГц) | 4.3-10 (вилка – розетка) | −55…+100 °C | — | — |
| KADAMM АТП-6-50-N-2 | 6 | 698–3000 / 3000–5000 | 50 Вт | ≤1,3 (698–3000 МГц), ≤1,35 (3000–5000 МГц) | ≤−155 дБн при 2 × 20 Вт (698–3500 МГц) | N (вилка – розетка) | −30…+60 °C | IP67 | 2,98 кг |
| KADAMM АТП-7-50-N | 7 | 698–3000 / 3000–5000 | 50 Вт | ≤1,3 (698–3000 МГц), ≤1,35 (3000–5000 МГц) | ≤−155 дБн при 2 × 20 Вт (698–3500 МГц) | N (вилка – розетка) | −30…+60 °C | IP67 | 2,98 кг |
| KADAMM АТП-8-50-43 | 8 | 578–3600 | 50 Вт | ≤1,25 | ≤−155 дБн при 2 × 43 дБм (698–2700 МГц) | 4.3-10 (розетка – розетка) | −30…+65 °C | — | — |
| KADAMM АТП-8-50-N | 8 | 698–3000 / 3000–5000 | 50 Вт | ≤1,3 (698–3000 МГц), ≤1,35 (3000–5000 МГц) | ≤−155 дБн при 2 × 20 Вт (698–3500 МГц) | N (вилка – розетка) | −30…+60 °C | IP67 | 2,98 кг |
| KADAMM АТП-9-50-N | 9 | 698–3000 / 3000–5000 | 50 Вт | ≤1,3 (698–3000 МГц), ≤1,35 (3000–5000 МГц) | ≤−155 дБн при 2 × 20 Вт (698–3500 МГц) | N (вилка – розетка) | −30…+60 °C | IP67 | 2,98 кг |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (вилка – розетка), 4.3-10 (розетка – розетка), N (вилка – розетка) |
| Габариты | по исполнению — уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | по исполнению (см. таблицу исполнений) |
| Степень защиты | по исполнению (см. таблицу исполнений) |
Как подобрать АТП-50
- Суффикс «-2» у 4.3-10 — широкая полоса 600–6000 МГц и лучшая интермодуляция.
- КСВН у широкополосных исполнений — 1,4 до 2700 МГц и 1,5 выше.
- Мощность 50 Вт у всей серии.
Поставка
Подберём исполнение KADAMM АТП-50 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
