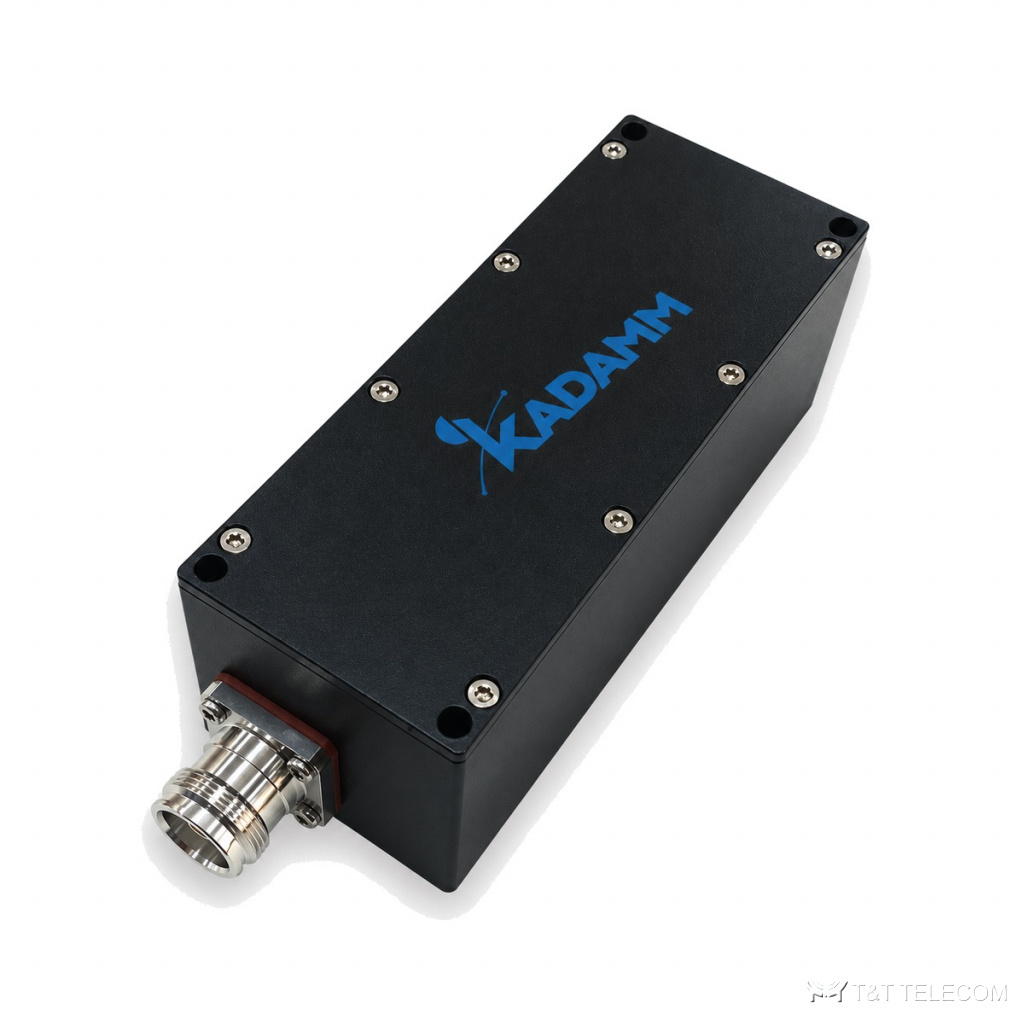

Аттенюаторы коаксиальные с низкой интермодуляцией серии KADAMM АТП-20 — 694–2700 МГц, 4 исполнения
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM АТП-20 — аттенюаторы с низкой интермодуляцией для DAS: полоса 694–2700 МГц, ослабление 6,5; 10,5; 15,5 и 20,5 дБ. PIM3 не хуже −155 дБн при 2 × 37 дБм, разъёмы 4.3-10 (вилка – розетка). Мощность — 13 Вт у исполнения на 6,5 дБ и 10 Вт у остальных.
Как устроена АТП-20
АТП-20 ослабляет сигнал на известную величину при хорошем согласовании по входу и выходу; его ставят, чтобы выровнять уровни или защитить вход приёмника и прибора. Рабочая полоса АТП-20 — 694–2700 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Пассивная интермодуляция АТП-20 — менее −118 дБм при 2 × 37 дБм / не более −155 дБн при 2 × 37 дБм; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери. Допустимая мощность на вход АТП-20 — 10–13 Вт. Разъёмы АТП-20: 4.3-10 (вилка – розетка).
Конструкция АТП-20: защита IP67; работает при −20…+70 °C.
Где применяют
- Многооператорные DAS, где аттенюатор не должен добавлять интермодуляцию.
- Выравнивание уровней перед антеннами и в ветвях кабельной сети.
- Тракты с разъёмами 4.3-10.
- Для АТП-20: выравнивание уровней в DAS, защита входов приборов и приёмников.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 694–2700 МГц |
| Мощность | 10–13 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | менее −118 дБм при 2 × 37 дБм / ≤−155 дБн при 2 × 37 дБм |
Исполнения
| Артикул | Ослабление, дБ | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM АТП-10,5-20-43 | 10,5 | 694–2700 | 10 | ≤1,25 (694–2500 МГц), ≤1,35 (2500–2700 МГц) | менее −118 дБм при 2 × 37 дБм / ≤−155 дБн при 2 × 37 дБм | 4.3-10 (вилка – розетка) |
| KADAMM АТП-15,5-20-43 | 15,5 | 694–2700 | 10 | ≤1,25 (694–2500 МГц), ≤1,35 (2500–2700 МГц) | менее −118 дБм при 2 × 37 дБм / ≤−155 дБн при 2 × 37 дБм | 4.3-10 (вилка – розетка) |
| KADAMM АТП-20,5-20-43 | 20,5 | 694–2700 | 10 | ≤1,25 (694–2500 МГц), ≤1,35 (2500–2700 МГц) | менее −118 дБм при 2 × 37 дБм / ≤−155 дБн при 2 × 37 дБм | 4.3-10 (вилка – розетка) |
| KADAMM АТП-6,5-20-43 | 6,5 | 694–2700 | 13 | ≤1,25 (694–2500 МГц), ≤1,35 (2500–2700 МГц) | менее −118 дБм при 2 × 37 дБм / ≤−155 дБн при 2 × 37 дБм | 4.3-10 (вилка – розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (вилка – розетка) |
| Габариты | по исполнению — уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −20…+70 °C |
| Степень защиты | IP67 |
Как подобрать АТП-20
- Нестандартные номиналы с половиной децибела — для точной подгонки уровня.
- КСВН 1,25 до 2500 МГц и 1,35 в полосе 2500–2700 МГц.
- Мощность невелика — 10–13 Вт: ставят в ветвях, а не на выходе усилителя.
- Если на АТП-20 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (менее −118 дБм при 2 × 37 дБм / не более −155 дБн при 2 × 37 дБм), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM АТП-20 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция менее −118 дБм при 2 × 37 дБм / не более −155 дБн при 2 × 37 дБм?
Чем ниже это значение у АТП-20, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
