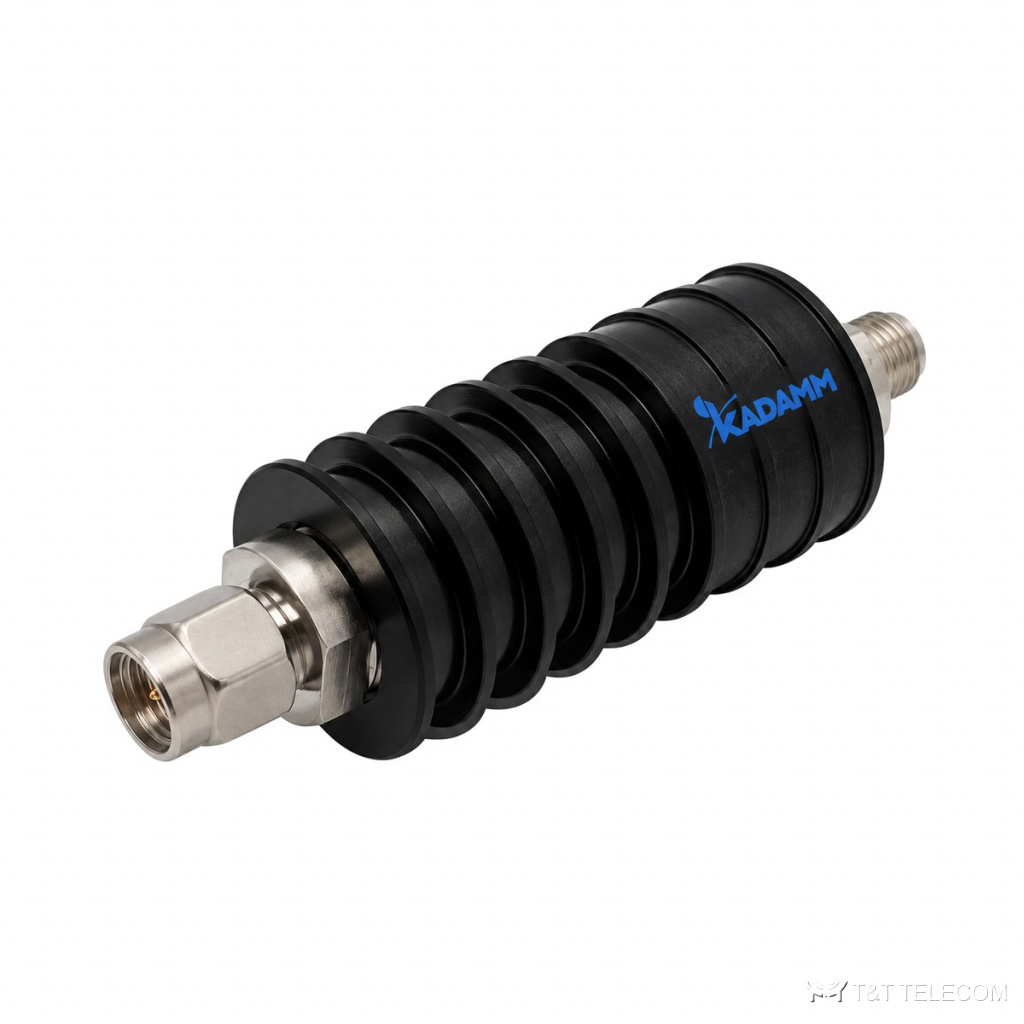

KADAMM АТ-6000 — большая серия фиксированных коаксиальных аттенюаторов от постоянного тока до 6000 МГц: 62 исполнения. Ослабление от 3 до 50 дБ, мощность от 2 до 500 Вт, разъёмы SMA, N, TNC, BNC, 4.3-10 и NEX10. Четыре исполнения на 250 Вт рассчитаны на полосу DC–5000 МГц.
Как устроена АТ-6000
АТ-6000 ослабляет сигнал на известную величину при хорошем согласовании по входу и выходу; его ставят, чтобы выровнять уровни или защитить вход приёмника и прибора. Рабочая полоса АТ-6000 — DC–6000 МГц, в неё попадают УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900.
Допустимая мощность на вход АТ-6000 — 2–500 Вт.
Где применяют
- Выравнивание уровней сигнала в DAS, репитерах и на испытательных стендах.
- Защита входов приборов и приёмников от перегрузки.
- Мощные тракты до 500 Вт — исполнения с разъёмами N.
- Выравнивание уровней в DAS, защита входов приборов и приёмников (АТ-6000).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | DC–6000 МГц |
| Мощность | 2–500 Вт |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Ослабление, дБ | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём | Температура | Габариты / масса |
|---|---|---|---|---|---|---|---|---|
| KADAMM АТ-10-10-6000-SMA | 10 | DC–6000 | 10 | ≤ 1,25 | — | SMA (вилка – розетка) | −55…+85 °C | — |
| KADAMM АТ-10-100-6000-N | 10 | DC–6000 | 100 Вт | ≤1,30 | — | N (розетка) | −40…+125 °C | — |
| KADAMM АТ-10-2-6000-N | 10 | DC–6000 | 2 | ≤1,2 при DC–2,5 ГГц, ≤1,25 при 2,5–6 ГГц | — | N (вилка – розетка) | −20…+115 °C | Ø18 × 44,7 мм |
| KADAMM АТ-10-2-6000-SMA | 10 | DC–6000 | 2 | менее 1,30 | — | SMA (вилка – розетка) | −30…+65 °C | 0,01 кг |
| KADAMM АТ-10-2-6000-TNC | 10 | DC–6000 | 2 Вт | ≤ 1,2 | — | TNC (вилка – розетка) | −20…+115 °C | Ø 14,5 × 37,8 мм |
| KADAMM АТ-10-20-6000-SMA | 10 | DC–6000 | 20 | ≤1,30 | — | SMA (вилка – розетка) | −55…+100 °C | 38 × 38 × 94 мм |
| KADAMM АТ-10-5-6000-43 | 10 | DC–6000 | 5 | ≤1,30 | — | 4.3-10 (вилка – розетка) | −30…+65 °C | 0,12 кг |
| KADAMM АТ-10-5-6000-NEX10 | 10 | DC–6000 | 5 Вт при 25 °C | ≤1,25 | — | NEX10 (вилка – розетка) | −25…+65 °C | — |
| KADAMM АТ-10-50-6000-BNC | 10 | DC–6000 | 50 | ≤1,25 | — | BNC (вилка – розетка) | −35…+65 °C | — |
| KADAMM АТ-15-100-6000-N | 15 | DC–6000 | 100 Вт | ≤1,30 | — | N (розетка) | −40…+125 °C | — |
| KADAMM АТ-15-20-6000-SMA | 15 | DC–6000 | 20 | ≤1,30 | — | SMA (вилка – розетка) | −55…+100 °C | 38 × 38 × 94 мм |
| KADAMM АТ-15-5-6000-43 | 15 | DC–6000 | 5 | ≤1,30 | — | 4.3-10 (вилка – розетка) | −30…+65 °C | 0,12 кг |
| KADAMM АТ-20-10-6000-SMA | 20 | DC–6000 | 10 | ≤ 1,25 | — | SMA (вилка – розетка) | −55…+85 °C | — |
| KADAMM АТ-20-100-6000-N | 20 | DC–6000 | 100 Вт | ≤1,30 | — | N (розетка) | −40…+125 °C | — |
| KADAMM АТ-20-2-6000-BNC | 20 | DC–6000 | 2 | ≤1,3 | — | BNC (вилка – розетка) | −35…+65 °C | — |
| KADAMM АТ-20-2-6000-N | 20 | DC–6000 | 2 | ≤1,2 при DC–2,5 ГГц, ≤1,25 при 2,5–6 ГГц | — | N (вилка – розетка) | −20…+115 °C | Ø18 × 44,7 мм |
| KADAMM АТ-20-2-6000-SMA | 20 | DC–6000 | 2 | менее 1,30 | — | SMA (вилка – розетка) | −30…+65 °C | 0,01 кг |
| KADAMM АТ-20-2-6000-TNC | 20 | DC–6000 | 2 Вт | ≤ 1,2 | — | TNC (вилка – розетка) | −20…+115 °C | Ø 14,5 × 37,8 мм |
| KADAMM АТ-20-20-6000-SMA | 20 | DC–6000 | 20 | ≤1,30 | — | SMA (вилка – розетка) | −55…+100 °C | 38 × 38 × 94 мм |
| KADAMM АТ-20-250-6000-N | 20 | DC–5000 | 250 | ≤1,25 | — | N (вилка – розетка или розетка – розетка) | −55…+125 °C | — |
| KADAMM АТ-20-5-6000-43 | 20 | DC–6000 | 5 | ≤1,30 | — | 4.3-10 (вилка – розетка) | −30…+65 °C | 0,12 кг |
| KADAMM АТ-20-50-6000-BNC | 20 | DC–6000 | 50 | ≤1,25 | — | BNC (вилка – розетка) | −35…+65 °C | — |
| KADAMM АТ-3-100-6000-N | 3 | DC–6000 | 100 Вт | ≤1,30 | — | N (розетка) | −40…+125 °C | — |
| KADAMM АТ-3-2-6000-N | 3 | DC–6000 | 2 | ≤1,2 при DC–2,5 ГГц, ≤1,25 при 2,5–6 ГГц | — | N (вилка – розетка) | −20…+115 °C | Ø18 × 44,7 мм |
| KADAMM АТ-3-2-6000-SMA | 3 | DC–6000 | 2 | менее 1,30 | — | SMA (вилка – розетка) | −30…+65 °C | 0,01 кг |
| KADAMM АТ-3-2-6000-TNC | 3 | DC–6000 | 2 Вт | ≤ 1,2 | — | TNC (вилка – розетка) | −20…+115 °C | Ø 14,5 × 37,8 мм |
| KADAMM АТ-3-20-6000-SMA | 3 | DC–6000 | 20 Вт при 25 °C | ≤1,30 | — | SMA (вилка – розетка) | −55…+100 °C | 38 × 38 × 94 мм |
| KADAMM АТ-3-5-6000-43 | 3 | DC–6000 | 5 | ≤1,30 | — | 4.3-10 (вилка – розетка) | −30…+65 °C | 0,12 кг |
| KADAMM АТ-3-50-6000-BNC | 3 | DC–6000 | 50 | ≤1,25 | — | BNC (вилка – розетка) | −35…+65 °C | — |
| KADAMM АТ-30-10-6000-SMA | 30 | DC–6000 | 10 | ≤ 1,25 | — | SMA (вилка – розетка) | −55…+85 °C | — |
| KADAMM АТ-30-100-6000-N | 30 | DC–6000 | 100 Вт | ≤1,30 | — | N (розетка) | −40…+125 °C | — |
| KADAMM АТ-30-2-6000-N | 30 | DC–6000 | 2 | ≤1,2 при DC–2,5 ГГц, ≤1,25 при 2,5–6 ГГц | — | N (вилка – розетка) | −20…+115 °C | Ø18 × 44,7 мм |
| KADAMM АТ-30-2-6000-TNC | 30 | DC–6000 | 2 Вт | ≤ 1,2 | — | TNC (вилка – розетка) | −20…+115 °C | Ø 14,5 × 37,8 мм |
| KADAMM АТ-30-20-6000-SMA | 30 | DC–6000 | ≤20 Вт | ≤1,25 | — | SMA (розетка) | −35…+65 °C | — |
| KADAMM АТ-30-200-6000-N | 30 | DC–6000 | ≤200 Вт | ≤1,25 | — | N (розетка) | −35…+65 °C | — |
| KADAMM АТ-30-25-6000-N | 30 ±1,3 | DC–6000 | 25 | уточняйте у менеджера | — | N | — | — |
| KADAMM АТ-30-250-6000-N | 30 | DC–5000 | 250 | ≤1,25 | — | N (вилка – розетка или розетка – розетка) | −55…+125 °C | — |
| KADAMM АТ-30-5-6000-43 | 30 | DC–6000 | 5 | ≤1,30 | — | 4.3-10 (вилка – розетка) | −30…+65 °C | 0,12 кг |
| KADAMM АТ-30-50-6000-BNC | 30 | DC–6000 | 50 | ≤1,25 | — | BNC (вилка – розетка) | −35…+65 °C | — |
| KADAMM АТ-30-500-6000-N | 30 | DC–6000 | 500 Вт | ≤ 1,3 | — | N (розетка) | −55…+125 °C | — |
| KADAMM АТ-4-5-6000-43 | 4 | DC–6000 | 5 | ≤1,30 | — | 4.3-10 (вилка – розетка) | −30…+65 °C | 0,12 кг |
| KADAMM АТ-40-10-6000-SMA | 40 | DC–6000 | 10 | ≤ 1,25 | — | SMA (вилка – розетка) | −55…+85 °C | — |
| KADAMM АТ-40-100-6000-N | 40 | DC–6000 | 100 Вт | ≤1,30 | — | N (розетка) | −40…+125 °C | — |
| KADAMM АТ-40-2-6000-BNC | 40 | DC–6000 | 2 | ≤1,3 | — | BNC (вилка – розетка) | −35…+65 °C | — |
| KADAMM АТ-40-200-6000-N | 40 | DC–6000 | 200 Вт | ≤1,25 | — | N (розетка) | −55…+125 °C | — |
| KADAMM АТ-40-250-6000-N | 40 | DC–5000 | 250 | ≤1,25 | — | N (вилка – розетка или розетка – розетка) | −55…+125 °C | — |
| KADAMM АТ-40-500-6000-N | 40 | DC–6000 | 500 Вт при 25 °C | ≤1,30 | — | N (вилка – розетка) | −55…+125 °C | — |
| KADAMM АТ-5-100-6000-N | 5 | DC–6000 | 100 Вт | ≤1,3 | — | N (вилка – розетка) | −55…+125 °C | — |
| KADAMM АТ-5-2-6000-SMA | 5 | DC–6000 | 2 | менее 1,30 | — | SMA (вилка – розетка) | −30…+65 °C | 0,01 кг |
| KADAMM АТ-5-5-6000-43 | 5 | DC–6000 | 5 | ≤1,30 | — | 4.3-10 (вилка – розетка) | −30…+65 °C | 0,12 кг |
| KADAMM АТ-50-200-6000-N | 50 | DC–6000 | ≤200 Вт | ≤1,25 | — | N (розетка) | −35…+65 °C | — |
| KADAMM АТ-50-250-6000-N | 50 | DC–5000 | 250 | ≤1,25 | — | N (вилка – розетка или розетка – розетка) | −55…+125 °C | — |
| KADAMM АТ-6-100-6000-N | 6 | DC–6000 | 100 Вт | ≤1,30 | — | N (розетка) | −40…+125 °C | — |
| KADAMM АТ-6-2-6000-N | 6 | DC–6000 | 2 | ≤1,2 при DC–2,5 ГГц, ≤1,25 при 2,5–6 ГГц | — | N (вилка – розетка) | −20…+115 °C | Ø18 × 44,7 мм |
| KADAMM АТ-6-2-6000-SMA | 6 | DC–6000 | 2 | менее 1,30 | — | SMA (вилка – розетка) | −30…+65 °C | 0,01 кг |
| KADAMM АТ-6-2-6000-TNC | 6 | DC–6000 | 2 Вт | ≤ 1,2 | — | TNC (вилка – розетка) | −20…+115 °C | Ø 14,5 × 37,8 мм |
| KADAMM АТ-6-20-6000-SMA | 6 | DC–6000 | 20 Вт при 25 °C | ≤1,30 | — | SMA (вилка – розетка) | −55…+100 °C | 38 × 38 × 94 мм |
| KADAMM АТ-6-5-6000-43 | 6 | DC–6000 | 5 | ≤1,30 | — | 4.3-10 (вилка – розетка) | −30…+65 °C | 0,12 кг |
| KADAMM АТ-6-50-6000-BNC | 6 | DC–6000 | 50 | ≤1,25 | — | BNC (вилка – розетка) | −35…+65 °C | — |
| KADAMM АТ-8-100-6000-N | 8 | DC–6000 | 100 Вт | ≤1,3 | — | N (вилка – розетка) | −55…+125 °C | — |
| KADAMM АТ-8-2-6000-SMA | 8 | DC–6000 | 2 | менее 1,30 | — | SMA (вилка – розетка) | −30…+65 °C | 0,01 кг |
| KADAMM АТ-8-5-6000-43 | 8 | DC–6000 | 5 | ≤1,30 | — | 4.3-10 (вилка – розетка) | −30…+65 °C | 0,12 кг |
| KADAMM АТ-9-5-6000-43 | 9 | DC–6000 | 5 | ≤1,30 | — | 4.3-10 (вилка – розетка) | −30…+65 °C | 0,12 кг |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (вилка – розетка), BNC (вилка – розетка), N (вилка – розетка или розетка – розетка), N (вилка – розетка), N (розетка), NEX10 (вилка – розетка), SMA (вилка – розетка), SMA (розетка), TNC (вилка – розетка) |
| Габариты | по исполнению (см. таблицу исполнений) |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | по исполнению (см. таблицу исполнений) |
Как подобрать АТ-6000
- Артикул читается так: АТ-<ослабление>-<мощность>-6000-<разъём>, например АТ-30-100-6000-N.
- Разъёмы — вилка – розетка или розетка – розетка, проверьте по таблице.
- Исполнения на 250 Вт — до 5000 МГц, остальные — до 6000 МГц.
Поставка
Подберём исполнение KADAMM АТ-6000 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
