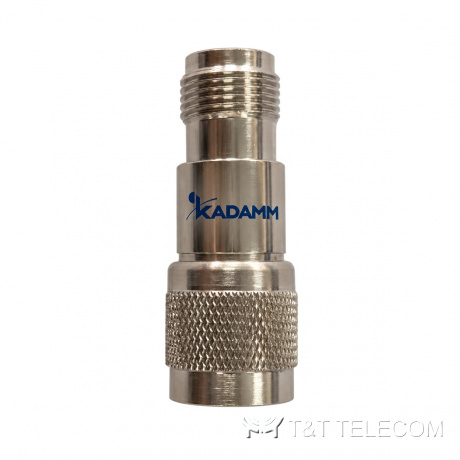

Аттенюаторы коаксиальные серии KADAMM АТ-1000/2000 — DC–2000 МГц, 6 исполнений
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

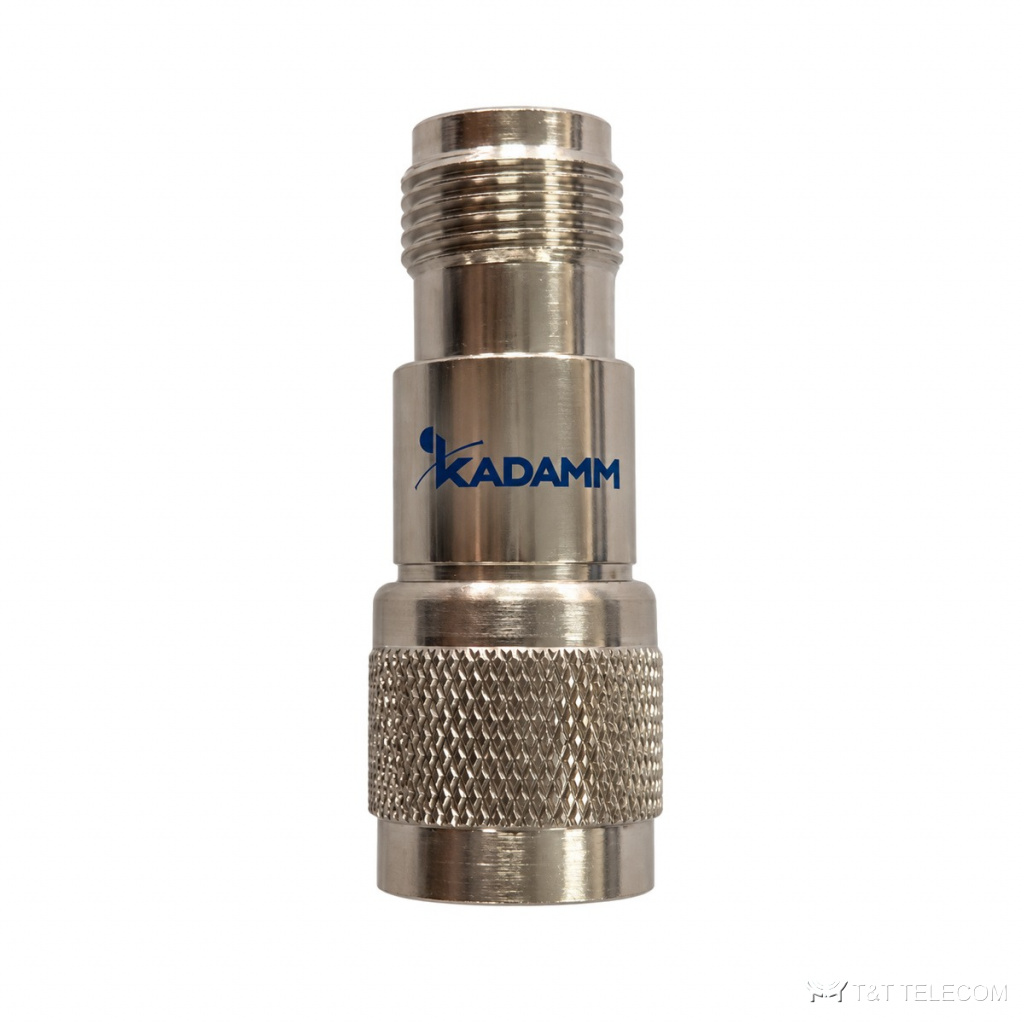

KADAMM АТ-1000/2000 — небольшая серия коаксиальных аттенюаторов от постоянного тока до 1000 или 2000 МГц. Шесть исполнений: 1, 3, 6 и 20 дБ с разъёмами TNC (вилка – розетка) на 2 Вт и два SMA-исполнения — 20 дБ на 10 Вт и 40 дБ на 5 Вт до 1000 МГц. КСВН от 1,15 до 1,2.
Как устроена АТ-1000/2000
АТ-1000/2000 ослабляет сигнал на известную величину при хорошем согласовании по входу и выходу; его ставят, чтобы выровнять уровни или защитить вход приёмника и прибора. Рабочая полоса АТ-1000/2000 — DC–2000 МГц, в неё попадают УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900.
Допустимая мощность на вход АТ-1000/2000 — 2–10 Вт. Разъёмы АТ-1000/2000: SMA (розетка), TNC (вилка).
Где применяют
- Снижение уровня сигнала на входе приёмника или измерительного прибора.
- Согласование уровней в трактах радиосвязи с разъёмами TNC.
- Лабораторные стенды и наладка оборудования.
- Выравнивание уровней в DAS, защита входов приборов и приёмников (АТ-1000/2000).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | DC–2000 МГц |
| Мощность | 2–10 Вт |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Ослабление, дБ | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём | Температура | Габариты / масса |
|---|---|---|---|---|---|---|---|---|
| KADAMM АТ-1-2-2000-TNC | 1 | DC–2000 | 2 | ≤ 1,2 | — | TNC вилка – TNC розетка | −20…+115 °C | Ø12 × 37,8 мм |
| KADAMM АТ-20-10-1000-SMA | 20 | DC–1000 | 10 | ≤ 1,20 | — | SMA розетка – SMA розетка | −55…+125 °C | 59,1 × 36 × 25 мм / 0,05 кг |
| KADAMM АТ-20-2-2000-TNC | 20 | DC–2000 | 2 | ≤ 1,2 | — | TNC вилка – TNC розетка | −20…+115 °C | Ø12 × 37,8 мм |
| KADAMM АТ-3-2-2000-TNC | 3 | DC–2000 | 2 | ≤ 1,2 | — | TNC вилка – TNC розетка | −20…+115 °C | Ø12 × 37,8 мм |
| KADAMM АТ-40-5-1000-SMA | 40 | DC–1000 | 5 | ≤ 1,15 | — | SMA вилка – SMA розетка | −35…+65 °C | Ø25,6 × 18 мм |
| KADAMM АТ-6-2-2000-TNC | 6 | DC–2000 | 2 | ≤ 1,2 | — | TNC вилка – TNC розетка | −20…+115 °C | Ø12 × 37,8 мм |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | SMA (розетка), TNC (вилка) |
| Габариты | по исполнению (см. таблицу исполнений) |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | по исполнению (см. таблицу исполнений) |
Как подобрать АТ-1000/2000
- Ослабление указано в артикуле первым числом, мощность — вторым: АТ-20-10 — 20 дБ на 10 Вт.
- Исполнения с TNC работают до 2000 МГц, с SMA — до 1000 МГц.
- Для мощных трактов смотрите серию АТ-6000 — до 500 Вт.
Поставка
Подберём исполнение KADAMM АТ-1000/2000 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
