Устройство заземления KADAMM УЗ-9 подключает внешний проводник кабеля 9 мм к контуру заземления объекта. Производство — Россия.
Комплект УЗ-9 ставят на фидер у ввода в аппаратную, под антенной и в нижней точке вертикального участка трассы. Через УЗ-9 наведённый и грозовой ток уходит на шину заземления, а не в радиооборудование.
У KADAMM УЗ-9: хомут — медь.

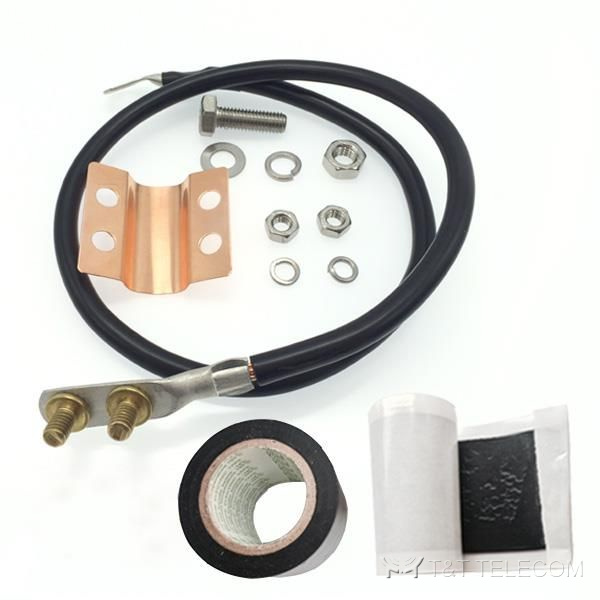

Комплект УЗ-9: медный хомут с винтами, провод заземления, изоляционная мастика 3M Scotchfil, ПВХ-лента 3M.
Характеристики KADAMM УЗ-9
| Параметр | Значение |
|---|---|
| Производитель | KADAMM (Россия) |
| Артикул | УЗ-9 |
| Назначение | Заземление внешнего проводника коаксиального/фидерного кабеля |
| Кабель | 9 мм |
| Диаметр внешнего проводника | 9 мм |
| Кабельная группа | LMR-600, РК50-9-11 |
| Материал хомута | Медь |
| Тип крепления хомута | Винтовое (стягивается винтами) |
| Длина провода заземления | ≈ 0,8 м |
| Окончание провода | Наконечник для подключения к шине заземления |
| В комплекте | Медный хомут с винтами, провод заземления, изоляционная мастика 3M Scotchfil, ПВХ-лента 3M |
| Климатическое исполнение | Уличное, открытая установка |
| Страна производства | Россия |
Модели серии
| Артикул | Кабель | Совместимые типы |
|---|---|---|
| KADAMM УЗ-4 | 4 мм | RG-6, РК50-4-11 |
| KADAMM УЗ-7 | 7 мм | RG-213, H-1000, РК75-7-11, РК50-7-11, LMR-400 |
| KADAMM УЗ-9 | 9 мм | LMR-600, РК50-9-11 |
| KADAMM УЗ-3/8 | 3/8" | RFA 3/8" и аналоги |
| KADAMM УЗ-1/2г | 1/2" flex | RFF 1/2"-50 (гофрированный, flex) |
| KADAMM УЗ-1/2 | 1/2" | RFA 1/2"-50, RF-1/2, LCF-12, LDF-4 |
| KADAMM УЗ-5/8 | 5/8" | TELLU 3, RF-5/8" |
| KADAMM УЗ-17 | 17 мм | РК50-17-51, РК75-17-51 |
| KADAMM УЗ-7/8 | 7/8" | RFA 7/8"-50, TELLU Supertrunk, RF-7/8", LCF-78, LDF-5 |
| KADAMM УЗ-1.1/4 | 1.1/4" | RFA 1 1/4"-50, RF-1 1/4", LCF-114, LDF-6 |
| KADAMM УЗ-1.5/8 | 1.5/8" | RFA 1 5/8"-50, RF-1 5/8", LCF-158, LDF-7 |
| KADAMM УЗ-У | универсальный | Универсальный — под кабели разных диаметров (4-22 мм) |
Как выбрать УЗ-9
- Модель УЗ-9 выбирают по диаметру внешнего проводника: 9 мм.
- Провод УЗ-9 (≈ 0,8 м) должен доставать до шины заземления без натяжения.
- Место установки УЗ-9 после монтажа закрывают мастикой и лентой из комплекта — от влаги под хомутом.
Подберём УЗ-9 под вашу трассу вместе с остальными креплениями и заземлением KADAMM.
