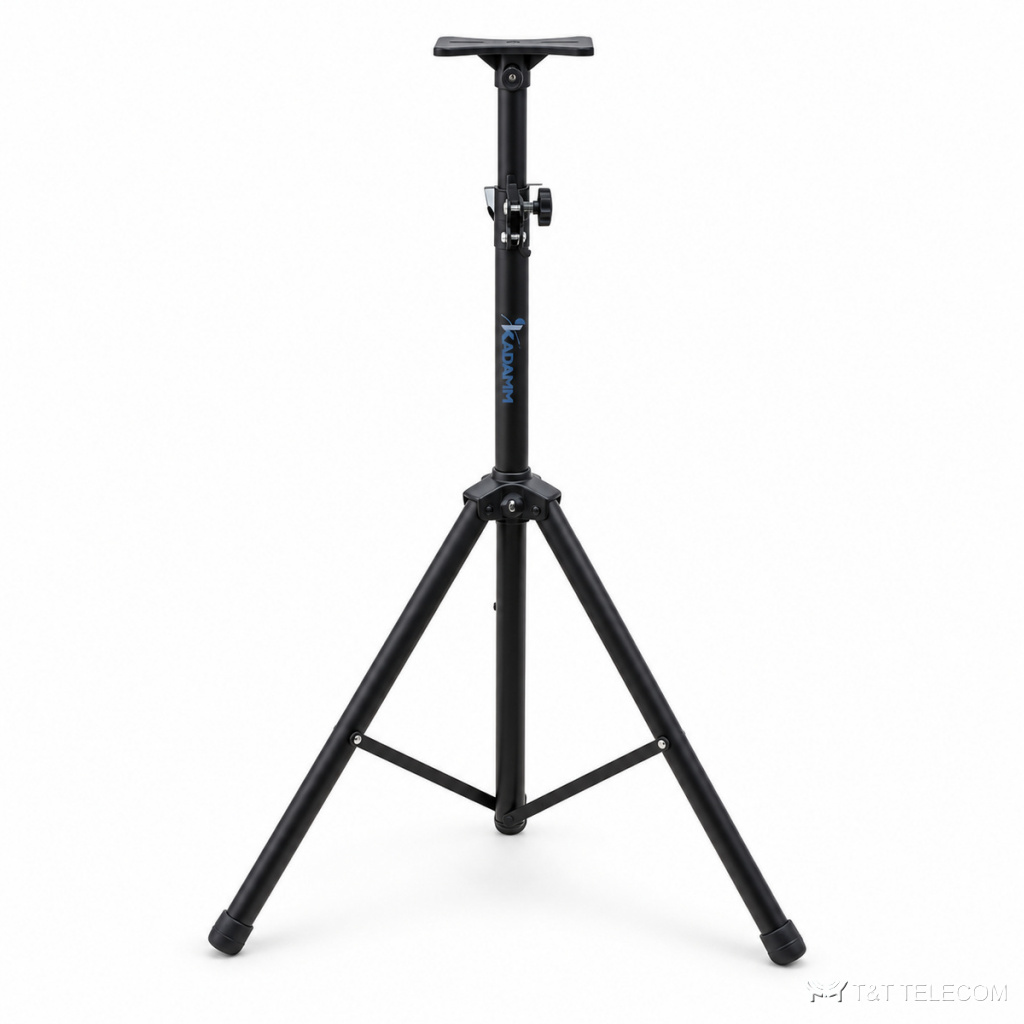

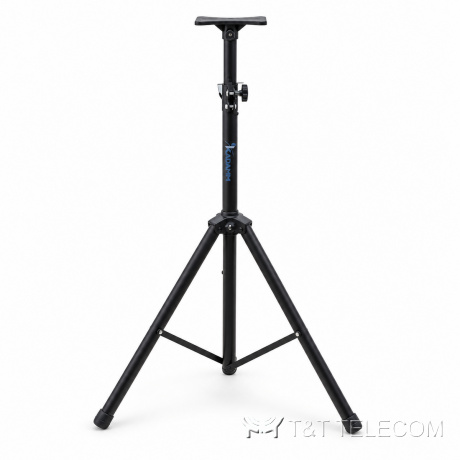

Штативы для антенных измерений KADAMM ШТ — 11 моделей

Штативы для антенных измерений KADAMM ШТ — 11 моделей
Принадлежности для антенных измерений
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM ШТ — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM ШТ — серия из 11 принадлежностей для антенных измерений. С принадлежностями ШТ антенну закрепляют, перевозят и устанавливают на стенде или полигоне.

Устройство и принцип работы

ШТ относятся к оснастке антенного стенда: кронштейны, кейсы, штативы, радиопоглощающие материалы. Металл рядом с антенной отражает поле и искажает результат, поэтому изделия ШТ для точных измерений делают из диэлектрика или выносят металл подальше от антенны.

В серии ШТ 11 исполнений; различаются габариты, тип, нагрузка, масса, высота, крепление антенны. Масса исполнений ШТ — 1,62–33 кг.

Для каких задач

  • Лаборатории антенных измерений и безэховые камеры — ШТ.
  • Испытания на ЭМС — ШТ.
  • Выездные измерения на полигоне — ШТ.
  • Лаборатории антенных измерений, безэховые камеры, испытания на ЭМС, выездные измерения — ШТ.

Исполнения серии ШТ

АртикулГабариты, ммТипНагрузка, кгМасса, кгВысота, мКрепление антенныМатериалПокрытиеПоворот головки
KADAMM ШТ-1,58-15705,8×815×1580алюминиевый, шаровая головка15 (без головки), 2,5 (на шаровой головке)1,620,56–1,58винт 1/4″ на головке или 3/8″ без головкиалюминий—360° (шаровая)
KADAMM ШТ-1,77-15-Д180×180×830деревянный, минимум металлических деталей1530,75–1,77резьба 1/4″-20 UNCдерево——
KADAMM ШТ-1,77-15-Д-БМ180×180×830деревянный, без металлических деталей1530,75–1,77винт 1/4″дерево——
KADAMM ШТ-1,85-50995×135×115алюминиевый502,881,10–1,85площадка, 4 винта М6×30алюминий——
KADAMM ШТ-1,85-50.2995×135×115алюминиевый, детали из АБС-пластика502,931,10–1,85площадка, 4 винта М6×30алюминий, АБС-пластикокраска чёрная—
KADAMM ШТ-1,9-50-С1125,8×1125,8×2100алюминиевое основание, подъёмная штанга из стеклопластика504,31,10–1,90площадка, 4 винта М6алюминий——
KADAMM ШТ-1,9-50-С.22100×1124×1124алюминиевое основание, подъёмная штанга из стеклопластика504,981,10–1,90площадка, 4 винта М6алюминий, стеклопластикхимическое оксидирование, окраска чёрная—
KADAMM ШТ-2,2-50/12-С—алюминиевое основание, штанга из стеклопластика, поворотная головка50 (основание), 12 (головка)4,941,45–2,20резьба 1/4″-20 UNCалюминий, стеклопластикокраска чёрнаяазимут 360°, наклон ±40°, угол места −50…+115°
KADAMM ШТ-2,22-50/20-С—алюминиевое основание, штанга из стеклопластика, поворотная головка50 (основание), 20 (головка)5,271,47–2,22резьба 1/4″-20 UNCалюминий, стеклопластикокраска чёрнаяазимут 360°, наклон ±45°, угол места −50…+90°
KADAMM ШТ-5,1-4—телескопический4 (ориентировочно)5 (ориентировочно)1,27–5,1винт 1/4″; труба диаметром 20–40 мм———
KADAMM ШТ-АРГ-200/2500-121047×700×1609алюминиевый, под широкополосную рупорную антенну 200–2500 МГц, 12 дБи (посадку на антенну KADAMM уточняйте у менеджера)уточняйте у менеджера33——алюминий——

Как выбрать модель

  • Масса моделей ШТ — от 1,62 до 33 кг.
  • Исполнение ШТ выбирают по строке таблицы и указывают в заявке полным артикулом.

Поставка и документы

Модели KADAMM ШТ подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

Какие соединители у ШТ?
У ШТ — по таблице; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия ШТ?
Диапазон серии ШТ — по таблице; полоса конкретной модели — в таблице исполнений.

Есть ли документы на ШТ?
К карточке ШТ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
