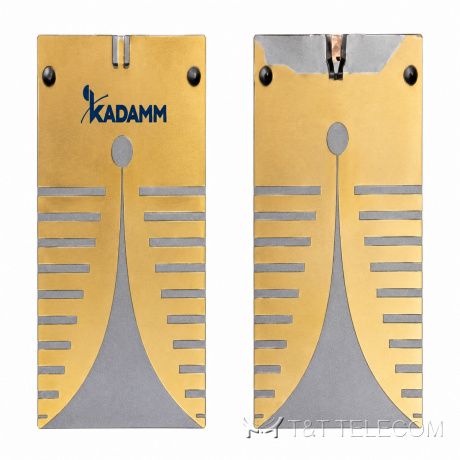

Антенны Вивальди микрополосковые KADAMM АВД-ВЛ-МП — 400 МГц – 9 ГГц, соединители SMA, 3 модели
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

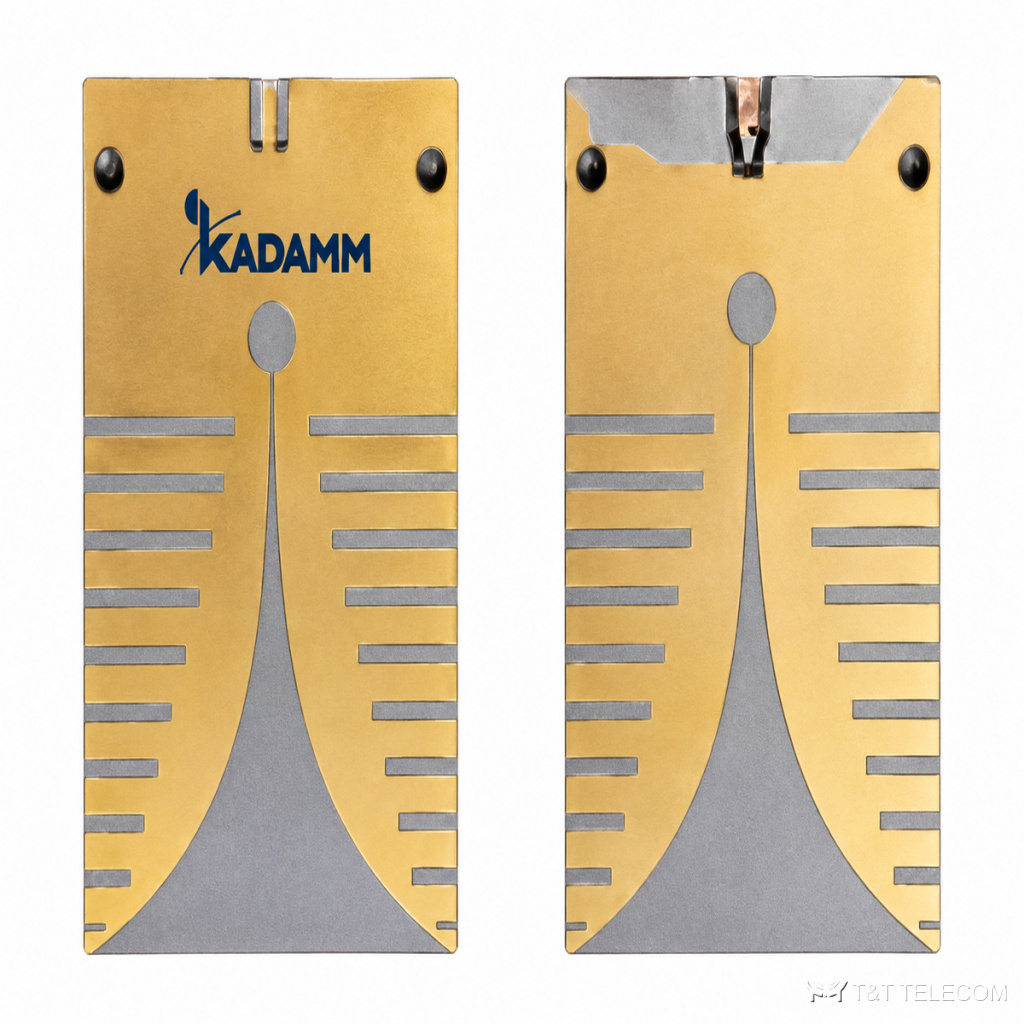

Серия KADAMM АВД-ВЛ-МП — серия из 3 антенн Вивальди, 400 МГц – 9 ГГц. АВД-ВЛ-МП — сверхширокополосные антенны бегущей волны с плоской конструкцией. Параметры АВД-ВЛ-МП: диапазон 400 МГц – 9 ГГц; соединители SMA; усиление от −3 до 2 дБи.
Принцип работы и конструкция
Антенны АВД-ВЛ-МП — измерительные и специальные: для антенных измерений, испытаний на ЭМС, радиомониторинга и радиолокации. АВД-ВЛ-МП сохраняет параметры в диапазоне с многократным перекрытием частот — так устроены логопериодические, спиральные антенны и антенны Вивальди; спиральные к тому же имеют круговую поляризацию.
Диапазон частот серии АВД-ВЛ-МП — 400 МГц – 9 ГГц. В серии АВД-ВЛ-МП 3 исполнения; различаются частоты, ку, соединитель, габариты, поляризация. Соединители АВД-ВЛ-МП: SMA. Коэффициент усиления АВД-ВЛ-МП — от −3 до 2 дБи.
Где применяют
- Учебные и исследовательские стенды — АВД-ВЛ-МП.
- Калибровка антенн и полигонов — АВД-ВЛ-МП.
- Измерения напряжённости поля — АВД-ВЛ-МП.
- Лаборатории антенных измерений, полигоны, испытания на ЭМС, радиомониторинг, калибровка радаров — АВД-ВЛ-МП.
Исполнения серии АВД-ВЛ-МП
| Артикул | Частоты, ГГц | Ку, дБи | Соединитель | Поляризация |
|---|---|---|---|---|
| KADAMM АВД-1200/9000-0-SMA(р)-М | 1,2-9 | ≥0 | SMA (розетка) | одна поляризация |
| KADAMM АВД-400/2000-SMA(р)-М | 0,4-2 | ≥-3 | SMA (розетка) | две поляризации |
| KADAMM АВД-500/2000-2-N(р)-М | 0,5-2 | ≥2 | N (розетка) | одна поляризация |
Общие характеристики
| Параметр | Значение |
|---|---|
| КСВН, не более | 2,5 |
Подбор исполнения
- Сначала выбирают строку АВД-ВЛ-МП по частоте — серия перекрывает 400 МГц – 9 ГГц.
- Усиление моделей АВД-ВЛ-МП — от −3 до 2 дБи.
- Соединители АВД-ВЛ-МП — SMA; ответные кабели и переходы подбирают под них.
- Рабочие частоты тракта должны лежать внутри полосы выбранного исполнения АВД-ВЛ-МП (по серии — 400 МГц – 9 ГГц).
- Поляризацию и диаграмму АВД-ВЛ-МП выбирают под задачу измерения.
- Исполнение АВД-ВЛ-МП выбирают по строке таблицы и указывают в заявке полным артикулом.
Поставка и документы
Поставляем KADAMM АВД-ВЛ-МП по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие соединители у АВД-ВЛ-МП?
У АВД-ВЛ-МП — SMA; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия АВД-ВЛ-МП?
Диапазон серии АВД-ВЛ-МП — 400 МГц – 9 ГГц; полоса конкретной модели — в таблице исполнений.
Есть ли документы на АВД-ВЛ-МП?
К карточке АВД-ВЛ-МП приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Зачем калибровать измерительную антенну АВД-ВЛ-МП?
По коэффициенту антенны напряжение на приёмнике пересчитывают в напряжённость поля.
