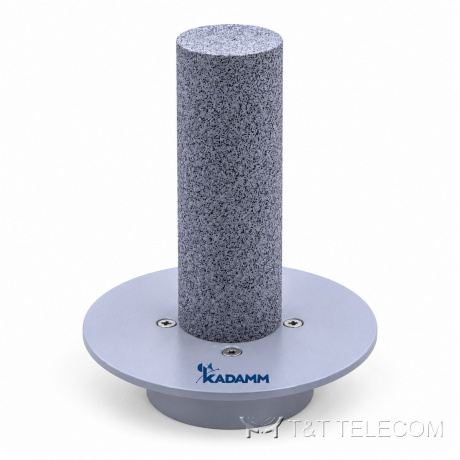

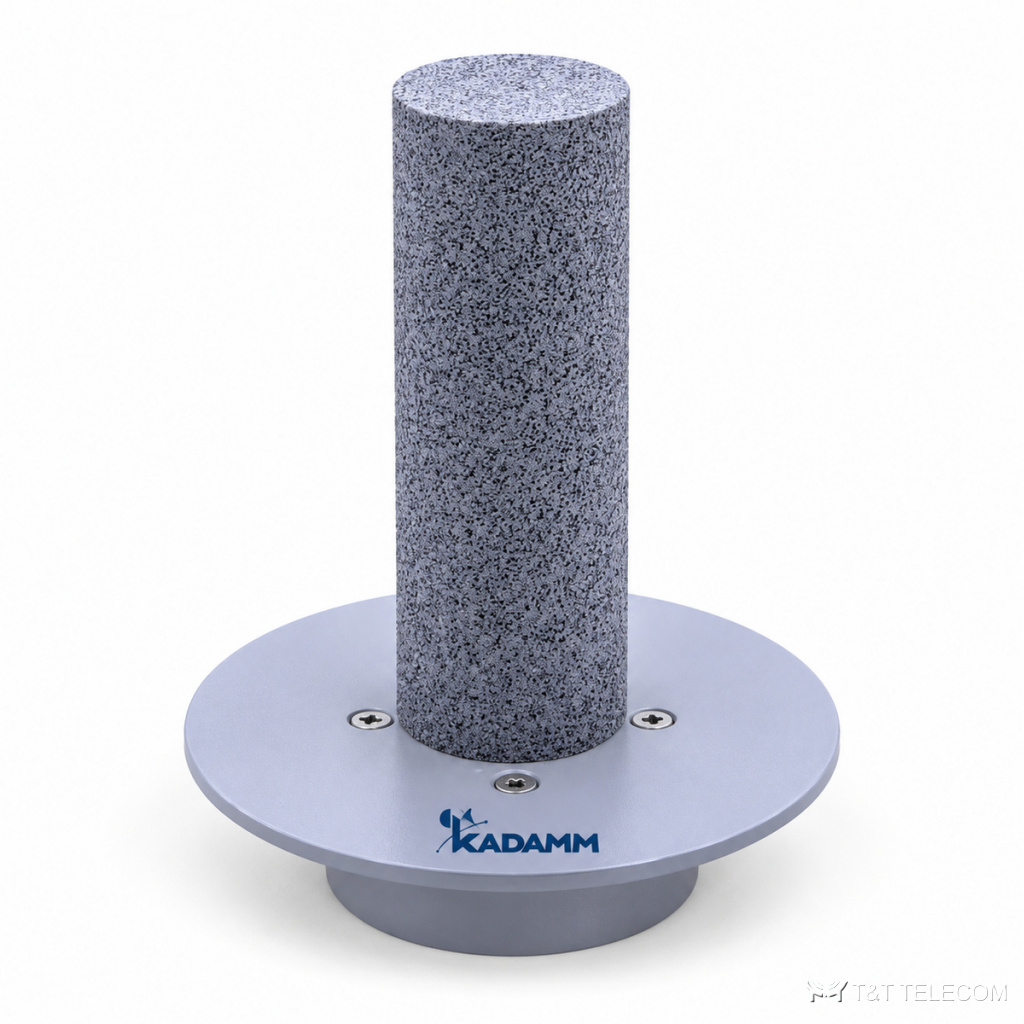

Серия цилиндрических спиральных антенн KADAMM АСЦ — 300 МГц – 10 ГГц, соединители N, SMA, 21 модель
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM АСЦ — серия из 21 цилиндрическая спиральная антенна, 300 МГц – 10 ГГц. АСЦ излучают вдоль оси волну с круговой поляризацией; направление вращения задаёт намотка спирали. Коротко о АСЦ: диапазон 300 МГц – 10 ГГц; соединители N, SMA; КСВН 1,3–2; усиление 9–13,5 дБи; мощность 10–100 Вт.
Как устроена АСЦ
Антенны АСЦ — измерительные и специальные: для антенных измерений, испытаний на ЭМС, радиомониторинга и радиолокации. Цилиндрическая спираль АСЦ излучает вдоль своей оси волну с круговой поляризацией, а правое или левое вращение задаёт направление намотки.
Диапазон частот серии АСЦ — 300 МГц – 10 ГГц. В серии АСЦ 21 исполнение; различаются частоты, ку, мощн., ксвн, соединитель, габариты. Соединители АСЦ: N. КСВН АСЦ — 1,3–2: при худшем значении отражается около 11,1 % падающей мощности. Коэффициент усиления АСЦ — 9–13,5 дБи. Мощность по исполнениям АСЦ — 10–100 Вт; какая именно (средняя, импульсная) — по таблице.
Где применяют
- Измерения антенн с круговой поляризацией — АСЦ.
- Испытания на ЭМС и радиомониторинг — АСЦ.
- Приём сигналов спутников и телеметрии с круговой поляризацией — АСЦ.
- Лаборатории антенных измерений, полигоны, испытания на ЭМС, радиомониторинг, калибровка радаров — АСЦ.
Исполнения серии АСЦ
| Артикул | Частоты, ГГц | Ку, дБи | Мощн., Вт | КСВН | Соединитель | Габариты, мм | Поляризация | Материал | Коэффициент эллиптичности, дБ |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АСЦ-0,3/0,44-9-N(р)-ПКП | 0,3-0,44 | 9 (дБic) | 100 | 2,0 (тип.) | N (розетка) | — | правая круговая | — | — |
| KADAMM АСЦ-0,44/0,65-9-N(р)-ПКП | 0,44-0,65 | 9 (дБic) | 100 | 2,0 (тип.) | N (розетка) | — | правая круговая | — | — |
| KADAMM АСЦ-0,65/0,85-10-N(р)-ПКП | 0,65-0,85 | 10 (дБic) | 100 | 2,0 (тип.) | N (розетка) | — | правая круговая | — | — |
| KADAMM АСЦ-0,85/1,1-10-N(р)-ПКП | 0,85-1,1 | 10 (дБic) | 100 | 2,0 (тип.) | N (розетка) | — | правая круговая | — | — |
| KADAMM АСЦ-1,1/1,45-11-N(р)-ПКП | 1,1-1,45 | 11 (дБic) | 100 | 2,0 (тип.) | N (розетка) | — | правая круговая | — | — |
| KADAMM АСЦ-1,1/1,7-10-N(р)-ПКП | 1,1-1,7 | 10 (дБic) | 100 | 1,60 (тип.) | N (розетка) | — | правая круговая | алюминий | 2,5 |
| KADAMM АСЦ-1,15/1,65-11,5-SMA(р)-ЛКП | 1,15-1,65 | 11,5 (дБic) | 100 | — | SMA (розетка) | — | левая круговая | алюминий | 2 |
| KADAMM АСЦ-1,15/1,65-11,5-SMA(р)-ПКП | 1,15-1,65 | 11,5 (дБic) | 100 | — | SMA (розетка) | — | правая круговая | алюминий | 2 |
| KADAMM АСЦ-1,45/1,75-11-N(р)-ПКП | 1,45-1,75 | 11 (дБic) | 100 | 2,0 (тип.) | N (розетка) | — | правая круговая | — | — |
| KADAMM АСЦ-1,75/2,15-12-N(р)-ПКП | 1,75-2,15 | 12 (дБic) | 100 | 2,0 (тип.) | N (розетка) | — | правая круговая | — | — |
| KADAMM АСЦ-2,15/2,45-12-N(р)-ЛКП | 2,15-2,45 | 12 (дБic) | 100 | 2,0 (тип.) | N (розетка) | — | левая круговая | — | — |
| KADAMM АСЦ-2,15/2,45-12-N(р)-ПКП | 2,15-2,45 | 12 (дБic) | 100 | 2,0 (тип.) | N (розетка) | — | правая круговая | — | — |
| KADAMM АСЦ-2,45/2,75-12-N(р)-ПКП | 2,45-2,75 | 12 (дБic) | 100 | 2,0 (тип.) | N (розетка) | — | правая круговая | — | — |
| KADAMM АСЦ-5/6-11-SMA(р)-ЛКП | 5-6 | 11 (дБic) | 50 | 2,0 | SMA (розетка) | Ø70 | левая круговая | алюминий | 2 |
| KADAMM АСЦ-5/6-11-SMA(р)-ПКП | 5-6 | 11 (дБic) | 50 | 2,0 | SMA (розетка) | Ø70 | правая круговая | алюминий | 2 |
| KADAMM АСЦ-6,6/7-11-SMA(р)-ЛКП | 6,6-7 | 11 (дБic) | 50 | 1,3 (тип.) | SMA (розетка) | Ø60 | левая круговая | алюминий | 2 |
| KADAMM АСЦ-6,6/7-11-SMA(р)-ПКП | 6,6-7 | 11 (дБic) | 50 | 1,3 (тип.) | SMA (розетка) | Ø60 | правая круговая | алюминий | 2 |
| KADAMM АСЦ-8/8,4-13,5-SMA(р)-ЛКП | 8-8,4 | 13,5 (дБic) | 10 | 1,3 (тип.) | SMA (розетка) | Ø60 | левая круговая | алюминий | 2 |
| KADAMM АСЦ-8/8,4-13,5-SMA(р)-ПКП | 8-8,4 | 13,5 (дБic) | 10 | 1,3 (тип.) | SMA (розетка) | Ø60 | правая круговая | алюминий | 2 |
| KADAMM АСЦ-9/10-12,5-SMA(р)-ЛКП | 9-10 | 12,5 (дБic) | 10 | 1,3 (тип.) | SMA (розетка) | Ø60 | левая круговая | алюминий | 2 |
| KADAMM АСЦ-9/10-12,5-SMA(р)-ПКП | 9-10 | 12,5 (дБic) | 10 | 1,3 (тип.) | SMA (розетка) | Ø60 | правая круговая | алюминий | 2 |
Общие характеристики
| Параметр | Значение |
|---|---|
| Тип | цилиндрическая спиральная (осевое излучение) |
| Ширина луча (−3 дБ) в плоскости E, ° | 40 — KADAMM АСЦ-1,15/1,65-11,5-SMA(р)-ЛКП, KADAMM АСЦ-1,15/1,65-11,5-SMA(р)-ПКП; 43 — KADAMM АСЦ-5/6-11-SMA(р)-ЛКП, KADAMM АСЦ-5/6-11-SMA(р)-ПКП; 35 — KADAMM АСЦ-6,6/7-11-SMA(р)-ЛКП, KADAMM АСЦ-6,6/7-11-SMA(р)-ПКП; 34 — KADAMM АСЦ-8/8,4-13,5-SMA(р)-ЛКП, KADAMM АСЦ-8/8,4-13,5-SMA(р)-ПКП; 30 — KADAMM АСЦ-9/10-12,5-SMA(р)-ЛКП, KADAMM АСЦ-9/10-12,5-SMA(р)-ПКП |
| Ширина луча (−3 дБ) в плоскости H, ° | 40 — KADAMM АСЦ-1,15/1,65-11,5-SMA(р)-ЛКП, KADAMM АСЦ-1,15/1,65-11,5-SMA(р)-ПКП; 47 — KADAMM АСЦ-5/6-11-SMA(р)-ЛКП, KADAMM АСЦ-5/6-11-SMA(р)-ПКП, KADAMM АСЦ-6,6/7-11-SMA(р)-ЛКП, KADAMM АСЦ-6,6/7-11-SMA(р)-ПКП; 34 — KADAMM АСЦ-8/8,4-13,5-SMA(р)-ЛКП, KADAMM АСЦ-8/8,4-13,5-SMA(р)-ПКП; 32 — KADAMM АСЦ-9/10-12,5-SMA(р)-ЛКП, KADAMM АСЦ-9/10-12,5-SMA(р)-ПКП |
| Масса, кг | 0,12 — KADAMM АСЦ-5/6-11-SMA(р)-ЛКП, KADAMM АСЦ-5/6-11-SMA(р)-ПКП; 0,09 — KADAMM АСЦ-6,6/7-11-SMA(р)-ЛКП, KADAMM АСЦ-6,6/7-11-SMA(р)-ПКП; 0,05 — KADAMM АСЦ-8/8,4-13,5-SMA(р)-ЛКП, KADAMM АСЦ-8/8,4-13,5-SMA(р)-ПКП; 0,07 — KADAMM АСЦ-9/10-12,5-SMA(р)-ЛКП, KADAMM АСЦ-9/10-12,5-SMA(р)-ПКП |
| Импульсная мощность, Вт | 200 — KADAMM АСЦ-6,6/7-11-SMA(р)-ЛКП, KADAMM АСЦ-6,6/7-11-SMA(р)-ПКП, KADAMM АСЦ-8/8,4-13,5-SMA(р)-ЛКП, KADAMM АСЦ-8/8,4-13,5-SMA(р)-ПКП, KADAMM АСЦ-9/10-12,5-SMA(р)-ЛКП, KADAMM АСЦ-9/10-12,5-SMA(р)-ПКП |
Подбор исполнения
- Сначала выбирают строку АСЦ по частоте — серия перекрывает 300 МГц – 10 ГГц.
- КСВН моделей АСЦ — от 1,3 до 2: чем ниже, тем меньше отражение в тракте.
- Усиление моделей АСЦ — от 9 до 13,5 дБи.
- Допустимая мощность моделей АСЦ — от 10 до 100 Вт; выбирайте с запасом над мощностью в тракте.
- Соединители АСЦ — N, SMA; ответные кабели и переходы подбирают под них.
- Рабочие частоты тракта должны лежать внутри полосы выбранного исполнения АСЦ (по серии — 300 МГц – 10 ГГц).
- Поляризацию и диаграмму АСЦ выбирают под задачу измерения.
- Исполнение АСЦ выбирают по строке таблицы и указывают в заявке полным артикулом.
Поставка и документы
Поставляем KADAMM АСЦ по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии АСЦ?
По таблице исполнений АСЦ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у АСЦ?
У АСЦ — N, SMA; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия АСЦ?
Диапазон серии АСЦ — 300 МГц – 10 ГГц; полоса конкретной модели — в таблице исполнений.
Зачем калибровать измерительную антенну АСЦ?
По коэффициенту антенны напряжение на приёмнике пересчитывают в напряжённость поля.
Много ли отражает КСВН 1,3–2 у АСЦ?
При худшем значении — около 11,1 % падающей мощности, остальное проходит дальше по тракту.
