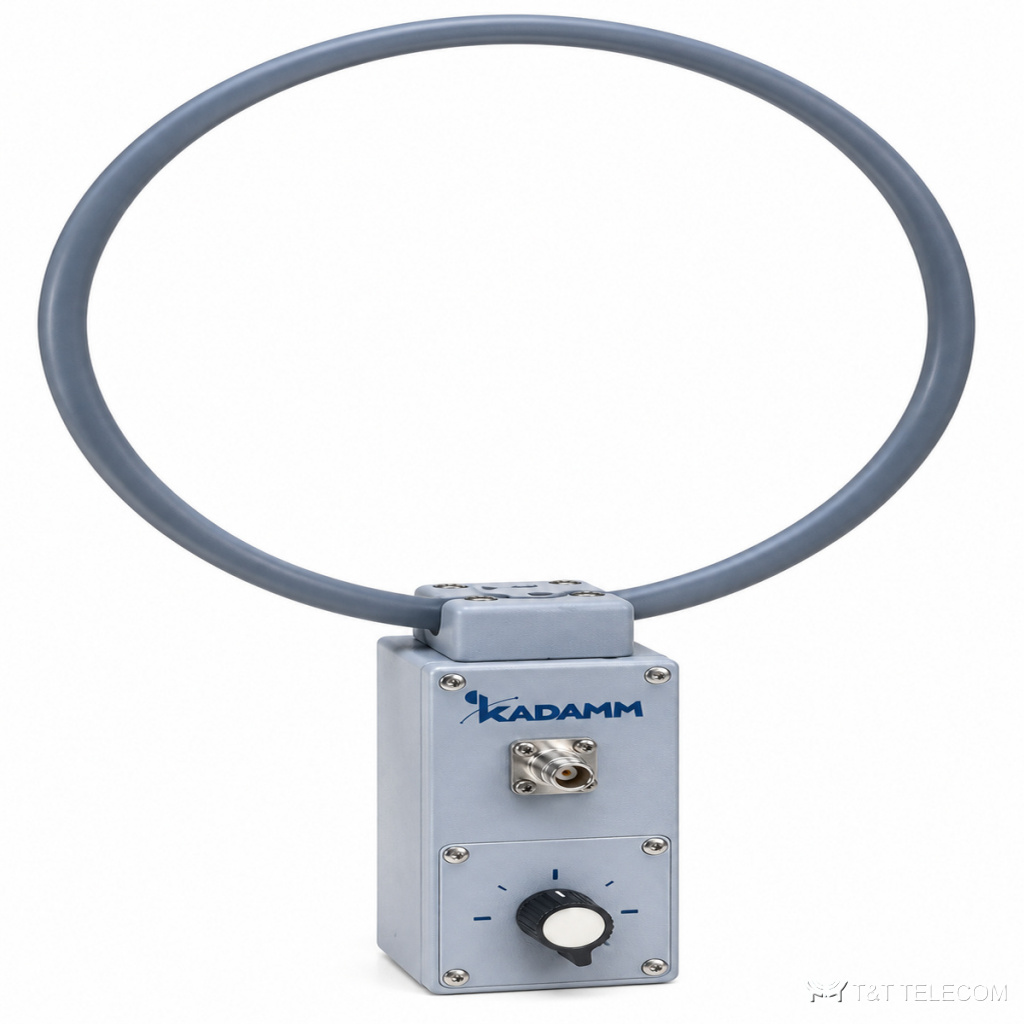

Серия рамочных измерительных антенн KADAMM АРМ — 20 Гц – 500 МГц, соединители N, BNC, 12 моделей

Серия рамочных измерительных антенн KADAMM АРМ — 20 Гц – 500 МГц, соединители N, BNC, 12 моделей
Измерительные антенны
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM АРМ — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM АРМ — серия из 12 рамочных измерительных антенн, 20 Гц – 500 МГц. АРМ принимают магнитную составляющую поля — для измерений в ближней зоне и на низких частотах. Коротко о АРМ: диапазон 20 Гц – 500 МГц; соединители N, BNC.

Принцип работы и конструкция

Антенны АРМ — измерительные и специальные: для антенных измерений, испытаний на ЭМС, радиомониторинга и радиолокации. Рамочная антенна АРМ принимает магнитную составляющую поля — её используют для измерений на низких частотах.

В серии АРМ 12 исполнений; различаются соединитель, диапазон частот, тип, поляризация, масса, коэффициент антенны. Соединители АРМ: N. Масса исполнений АРМ — 0,5–4 кг.

Область применения

  • Испытания на ЭМС — АРМ.
  • Измерение магнитного поля источников помех — АРМ.
  • Пеленгация на низких частотах — АРМ.
  • Лаборатории антенных измерений, полигоны, испытания на ЭМС, радиомониторинг, калибровка радаров — АРМ.

Исполнения серии АРМ

АртикулСоединительДиапазон частотТипПоляризацияМасса, кгКоэффициент антенны, дБДиаметр, ммВысота, ммДиаграмма направленности
KADAMM АРМ-0,02/5000-560-ПN (розетка)20 Гц – 5 МГцпассивнаялинейная1,3680560600всенаправленная
KADAMM АРМ-0,03/100-П—30 Гц – 100 кГцприёмная рамочная (датчик поля)——————
KADAMM АРМ-0,03/100-П.2—30 Гц – 100 кГцизлучающая рамочная——————
KADAMM АРМ-0,03/100-П.3—30 Гц – 100 кГцпассивная рамочная——————
KADAMM АРМ-1/30000-304-АBNC (розетка)1 кГц – 30 МГцактивная (с предусилителем)линейная220304378всенаправленная
KADAMM АРМ-1/30000-304-ПN (розетка)1 кГц – 30 МГцпассивнаялинейная1,380304478всенаправленная
KADAMM АРМ-10/200000-ПN (розетка)10 кГц – 200 МГцпассивная рамочнаялинейная0,5————
KADAMM АРМ-10/30000-600-АBNC (розетка)10 кГц – 30 МГцактивная (с предусилителем)линейная420600673всенаправленная
KADAMM АРМ-200000/500000-ПN (розетка)200 МГц – 500 МГцпассивная рамочнаялинейная1————
KADAMM АРМ-25/500-305-ПBNC (розетка)25 – 500 кГцпассивнаялинейная1,380305478всенаправленная
KADAMM АРМ-9/200000-ПN (розетка)9 кГц – 200 МГцпассивная рамочнаялинейная—————
KADAMM АРМ-9/30000-ПN (розетка)9 кГц – 30 МГцпассивная (из комплекта антенн для ЭМС)линейнаяуточняйте у менеджера80уточняйте у менеджерауточняйте у менеджеравсенаправленная

Общие характеристики

ПараметрЗначение
Коэффициент усиления, дБи-48…-8 — KADAMM АРМ-10/200000-П; -38…-6 — KADAMM АРМ-200000/500000-П; -36…16 — KADAMM АРМ-9/200000-П
Средняя мощность, Вт2 — KADAMM АРМ-10/200000-П
Габаритные размеры, мм44×292×140 — KADAMM АРМ-200000/500000-П
Питание13,8 В пост. (аккумулятор) — KADAMM АРМ-1/30000-304-А, KADAMM АРМ-10/30000-600-А
КСВН (тип.)2,50 — KADAMM АРМ-10/200000-П, KADAMM АРМ-200000/500000-П; 2,0 — KADAMM АРМ-9/200000-П
Материалалюминий — KADAMM АРМ-10/200000-П

Как выбрать модель

  • Сначала выбирают строку АРМ по частоте — серия перекрывает 20 Гц – 500 МГц.
  • Масса моделей АРМ — от 0,5 до 4 кг.
  • Соединители АРМ — N, BNC; ответные кабели и переходы подбирают под них.
  • Поляризацию и диаграмму АРМ выбирают под задачу измерения.
  • Исполнение АРМ выбирают по строке таблицы и указывают в заявке полным артикулом.

Поставка и документы

Поставляем KADAMM АРМ по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Есть ли документы на АРМ?
К карточке АРМ приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.

Как выбрать модель серии АРМ?
По таблице исполнений АРМ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у АРМ?
У АРМ — N, BNC; точный тип и пол разъёма указан в таблице для каждой модели.

Зачем калибровать измерительную антенну АРМ?
По коэффициенту антенны напряжение на приёмнике пересчитывают в напряжённость поля.
