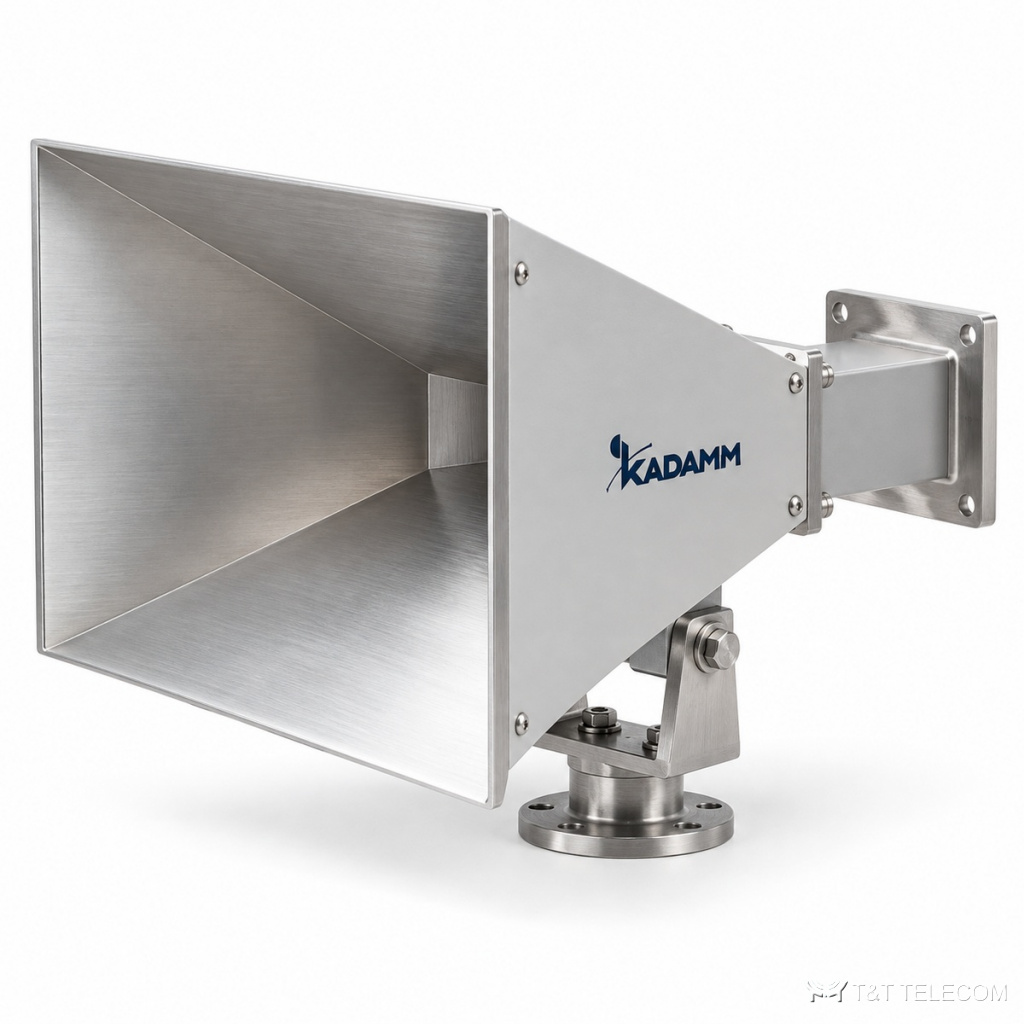

KADAMM АР-ЭМС: серия из 14 рупорных антенн, 1,2 – 40 ГГц. Рупоры АР-ЭМС применяют как эталонные антенны при измерениях и испытаниях. Коротко о АР-ЭМС: диапазон 1,2 – 40 ГГц.
Для каких задач
- Облучатели зеркальных антенн — АР-ЭМС.
- Радиолинии и испытательные стенды — АР-ЭМС.
- Измерения диаграмм направленности и ЭМС — АР-ЭМС.
Исполнения серии АР-ЭМС
| Артикул | Частоты, ГГц | Волновод | Фланец | Напряжённость поля на расстоянии 1 м, В/м |
|---|---|---|---|---|
| KADAMM АР-WR112-ЭМС | 6,57-9,99 | WR112 | FBP | 430 при 200 Вт |
| KADAMM АР-WR137-ЭМС | 5,38-8,17 | WR137 | FDP | 430 при 200 Вт |
| KADAMM АР-WR159-ЭМС | 4,64-7,05 | WR159 | FDP | 430 при 200 Вт |
| KADAMM АР-WR187-ЭМС | 3,94-5,99 | WR187 | FDP | 430 при 200 Вт |
| KADAMM АР-WR229-ЭМС | 3,22-4,90 | WR229 | FDP | 430 при 200 Вт |
| KADAMM АР-WR28-ЭМС | 26,5-40,0 | WR28 | FBP | 550 при 100 Вт |
| KADAMM АР-WR284-ЭМС | 2,7-3,2 | WR284 | FDP | 600 при 250 Вт |
| KADAMM АР-WR34-ЭМС | 21,7-33,0 | WR34 | FBP | 550 при 100 Вт |
| KADAMM АР-WR42-ЭМС | 17,6-26,7 | WR42 | FBP | 550 при 100 Вт |
| KADAMM АР-WR51-ЭМС | 14,5-22,0 | WR51 | FBP | 650 при 150 Вт |
| KADAMM АР-WR62-ЭМС | 11,9-18,0 | WR62 | FBP | 650 при 150 Вт |
| KADAMM АР-WR650-ЭМС | 1,2-1,4 | WR650 | FDP | 600 при 300 Вт |
| KADAMM АР-WR75-ЭМС | 9,84-15,0 | WR75 | FBP | 650 при 150 Вт |
| KADAMM АР-WR90-ЭМС | 8,20-12,40 | WR90 | FBP | 650 при 150 Вт |
Как выбрать модель
- Полоса модели АР-ЭМС должна перекрывать рабочие частоты (серия: 1,2 – 40 ГГц).
Поставка и документы
Модели KADAMM АР-ЭМС подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.
Вопросы и ответы
Есть ли документы на АР-ЭМС?
К карточке АР-ЭМС приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
Как выбрать модель серии АР-ЭМС?
По таблице исполнений АР-ЭМС: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у АР-ЭМС?
У АР-ЭМС — по таблице; точный тип и пол разъёма указан в таблице для каждой модели.
