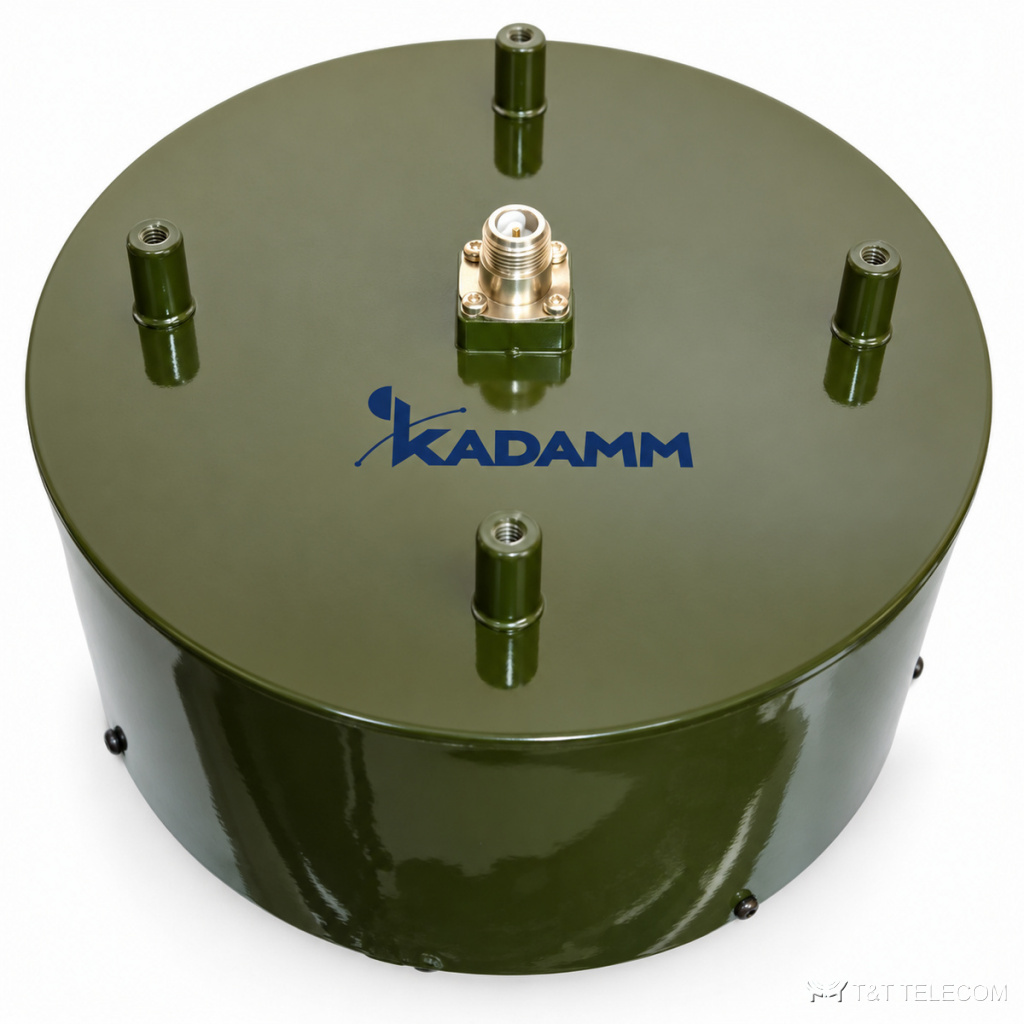

Серия полусферических антенн KADAMM АПС — 908 МГц – 9,38 ГГц, соединители N, 4 модели

Серия полусферических антенн KADAMM АПС — 908 МГц – 9,38 ГГц, соединители N, 4 модели
Измерительные антенны
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM АПС — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM АПС: серия из 4 полусферических антенн, 908 МГц – 9,38 ГГц. Полусферические антенны АПС устанавливают на подвижных объектах и измерительных стендах. Основное о АПС: диапазон 908 МГц – 9,38 ГГц; соединители N; КСВН 1,5–2.

Область применения

  • Измерительные стенды и полигоны — АПС.
  • Связь с подвижными объектами — АПС.
  • Телеметрия с летательных аппаратов — АПС.

Исполнения серии АПС

АртикулКСВНЧастоты, МГцШирина луча (азимут), °Поляризация
KADAMM АПС-2219,76-КП22219,76±1010–170круговая
KADAMM АПС-2219,76-Л22219,76±1010–170линейная
KADAMM АПС-908/920-Л1,5908-920100линейная
KADAMM АПС-9370-КП29370±1080круговая

Общие характеристики

ПараметрЗначение
СоединительN (розетка)
Ширина луча (угол места), °60
Диаграмма направленностиполусферическая (верхняя полусфера)

Подбор исполнения

  • Полоса модели АПС должна перекрывать рабочие частоты (серия: 908 МГц – 9,38 ГГц).
  • КСВН моделей АПС — от 1,5 до 2: чем ниже, тем меньше отражение в тракте.
  • Соединители АПС — N; ответные кабели и переходы подбирают под них.

Поставка и документы

Поставляем KADAMM АПС по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Какие соединители у АПС?
У АПС — N; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия АПС?
Диапазон серии АПС — 908 МГц – 9,38 ГГц; полоса конкретной модели — в таблице исполнений.

Есть ли документы на АПС?
К карточке АПС приложены техническое описание серии и каталог СВЧ-компонентов KADAMM; сертификаты и декларации — по запросу.
