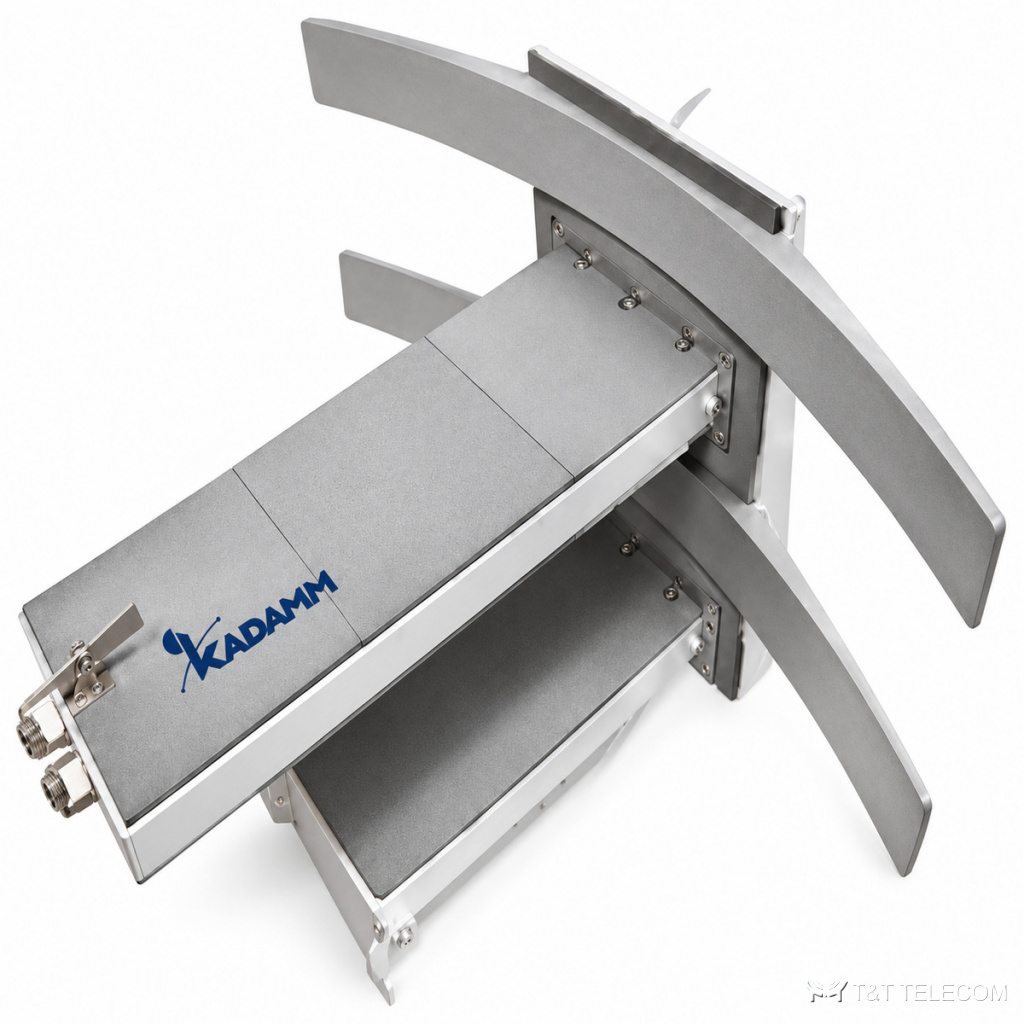

KADAMM АПР-ВЛ: серия из 7 зеркальных антенн, 70 – 97 ГГц. АПР-ВЛ дают узкий луч и высокое усиление в СВЧ-диапазоне. Основное о АПР-ВЛ: диапазон 70 – 97 ГГц; КСВН 1,3–1,6; усиление 26–48 дБи.

Как устроена АПР-ВЛ

Зеркальные антенны АПР-ВЛ собирают излучение облучателя в узкий луч; усиление растёт с диаметром и частотой. Ширина луча зеркала АПР-ВЛ — около 70·λ/D градусов, а удвоение диаметра прибавляет примерно 6 дБ усиления. Особые профили зеркала АПР-ВЛ дают веерный луч, узкий в одной плоскости, или косекансную диаграмму с ровным сигналом по дальности для радиолокационного обзора.

Диапазон частот серии АПР-ВЛ — 70 – 97 ГГц. В серии АПР-ВЛ 7 исполнений; различаются частоты, ку, ксвн, габариты, ширина луча (e / h), уровень боковых лепестков (e / h). КСВН АПР-ВЛ — 1,3–1,6: при худшем значении отражается около 5,3 % падающей мощности. Коэффициент усиления АПР-ВЛ — 26–48 дБи.

Узкий луч АПР-ВЛ требует жёсткой опоры и точного наведения.

Для каких задач

Испытательные полигоны — АПР-ВЛ.
Радиоастрономия и исследования — АПР-ВЛ.
Радиорелейные и спутниковые каналы — АПР-ВЛ.
Радиолокация, радиорелейная и спутниковая связь, радиомониторинг, измерения — АПР-ВЛ.

Исполнения серии АПР-ВЛ

Артикул	Частоты, ГГц	Ку, дБи	КСВН	Габариты, мм	Ширина луча (E / H), °	Уровень боковых лепестков (E / H), дБ	Вход	Полоса относительно центральной частоты F0, ГГц	Ширина луча (гориз. / верт.), °
KADAMM АПР-ВЛ-70000/80000-39	70-80	≥39	1,6	1100×300×500	0,26 / 10	≤-21 / ≤-30	FUGP	—	—
KADAMM АПР-ВЛ-70000/80000-42	70-80	≥42	1,6	1100×300×750	0,26 / 5	≤-21 / ≤-26	FUGP	—	—
KADAMM АПР-ВЛ-75000/82000-38	75-82	≥38	1,5	550×540×90	0,5 / 4,5	≤-20 / ≤-26	FUGP	—	—
KADAMM АПР-ВЛ-90000/97000-37	90-97	≥37	1,6	330×300×200	0,8 / 5	≤-20 / ≤-26	FUGP	—	—
KADAMM АПР-ВЛ-92000/96000-46	92-96	≥46	1,4	1400×1200×900	0,2 / 2	≤-20 / ≤-26	FUGP	—	—
KADAMM АПР-ВЛ-О-26	по заказу	≥26	1,3	—	—	—	—	±0,2	2 / 11
KADAMM АПР-ВЛ-О-48	по заказу (мм-диапазон)	≥48	1,3	—	—	—	—	±0,6	0,2 / 2

Общие характеристики

Параметр	Значение
Уровень боковых лепестков (гориз. / верт.), дБ	≤-25 / ≤-18 — KADAMM АПР-ВЛ-О-26; ≤-25 / ≤-20 — KADAMM АПР-ВЛ-О-48
Поляризация	горизонтальная — KADAMM АПР-ВЛ-О-26; вертикальная — KADAMM АПР-ВЛ-О-48

Как выбрать модель

Полоса модели АПР-ВЛ должна перекрывать рабочие частоты (серия: 70 – 97 ГГц).
КСВН моделей АПР-ВЛ — от 1,3 до 1,6: чем ниже, тем меньше отражение в тракте.
Усиление моделей АПР-ВЛ — от 26 до 48 дБи.
Рабочие частоты тракта должны лежать внутри полосы выбранного исполнения АПР-ВЛ (по серии — 70 – 97 ГГц).
Диаметр зеркала АПР-ВЛ — по требуемому усилению и ширине луча.
Исполнение АПР-ВЛ выбирают по строке таблицы и указывают в заявке полным артикулом.

Поставка и документы

Модели KADAMM АПР-ВЛ подбираем под задачу и поставляем вместе с остальными компонентами СВЧ-тракта. В документах карточки — техническое описание и каталог KADAMM; сертификаты и декларации — по запросу.

Вопросы и ответы

Как выбрать модель серии АПР-ВЛ?
По таблице исполнений АПР-ВЛ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у АПР-ВЛ?
У АПР-ВЛ — по таблице; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия АПР-ВЛ?
Диапазон серии АПР-ВЛ — 70 – 97 ГГц; полоса конкретной модели — в таблице исполнений.

Много ли отражает КСВН 1,3–1,6 у АПР-ВЛ?
При худшем значении — около 5,3 % падающей мощности, остальное проходит дальше по тракту.
