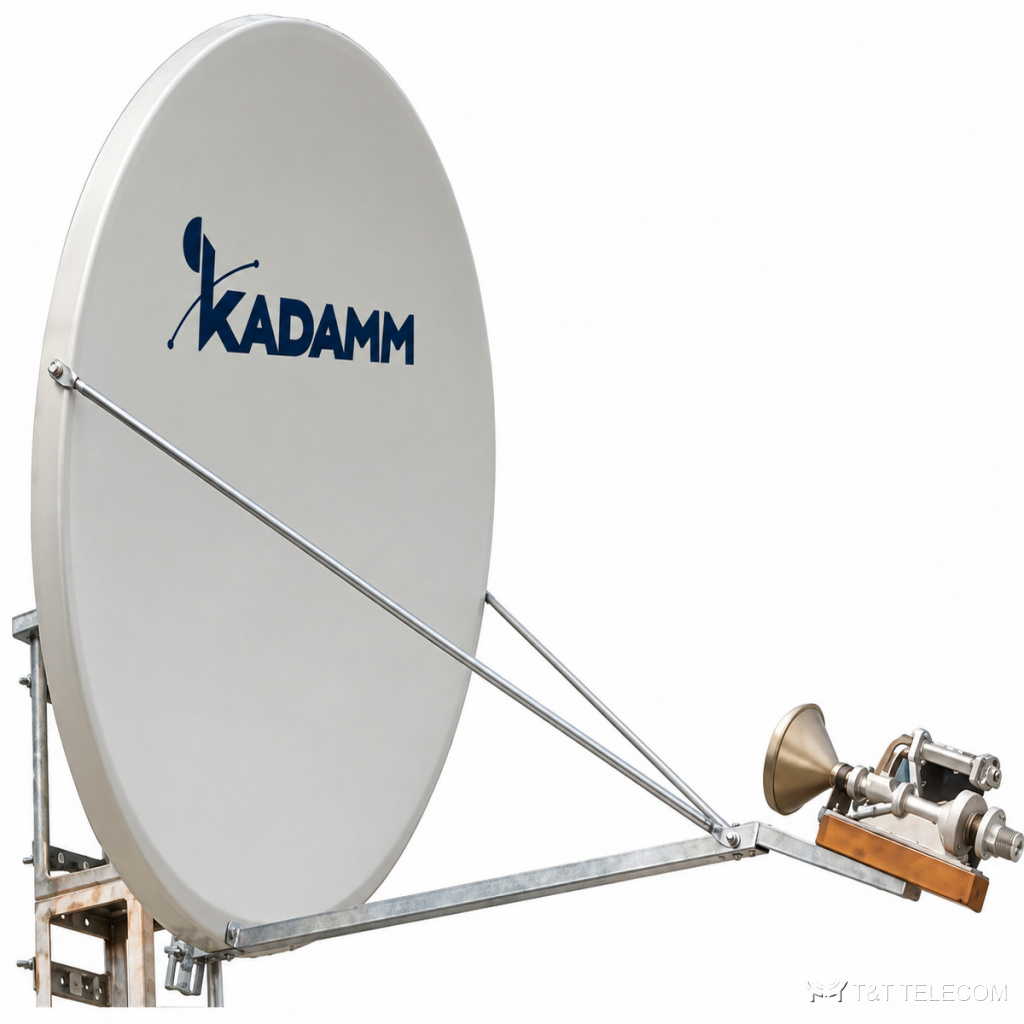

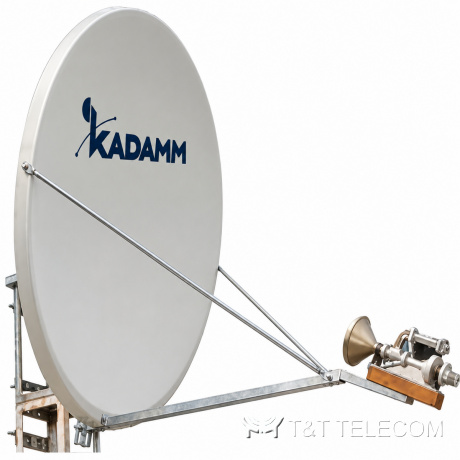

KADAMM АПР-ФД — серия из 5 зеркальных антенн, 2,7 – 2,9 ГГц. АПР-ФД дают узкий луч и высокое усиление в СВЧ-диапазоне. Коротко о АПР-ФД: диапазон 2,7 – 2,9 ГГц; КСВН 1,5–1,8; усиление 5,7–45 дБи; мощность 300–500 Вт.
Принцип работы и конструкция
Зеркальные антенны АПР-ФД собирают излучение облучателя в узкий луч; усиление растёт с диаметром и частотой. Ширина луча зеркала АПР-ФД — около 70·λ/D градусов, а удвоение диаметра прибавляет примерно 6 дБ усиления. Особые профили зеркала АПР-ФД дают веерный луч, узкий в одной плоскости, или косекансную диаграмму с ровным сигналом по дальности для радиолокационного обзора.
Диапазон частот серии АПР-ФД — 2,7 – 2,9 ГГц. В серии АПР-ФД 5 исполнений; различаются частоты, ку, мощность, ксвн, форма луча, полоса относительно центральной частоты f0. КСВН АПР-ФД — 1,5–1,8: при худшем значении отражается около 8,2 % падающей мощности. Коэффициент усиления АПР-ФД — 9–34 дБи. Мощность по исполнениям АПР-ФД — 300–500 Вт; какая именно (средняя, импульсная) — по таблице.
Узкий луч АПР-ФД требует жёсткой опоры и точного наведения.
Область применения
- Радиорелейные и спутниковые каналы — АПР-ФД.
- Испытательные полигоны — АПР-ФД.
- Радиоастрономия и исследования — АПР-ФД.
- Радиолокация, радиорелейная и спутниковая связь, радиомониторинг, измерения — АПР-ФД.
Исполнения серии АПР-ФД
| Артикул | Частоты, ГГц | Ку, дБи | Мощность, Вт | КСВН | Форма луча | Полоса относительно центральной частоты F0, ГГц | Боковые лепестки по азимуту, дБ | Поляризация |
|---|---|---|---|---|---|---|---|---|
| KADAMM АПР-ФД-19 | по заказу | ≥19 | 300 | 1,5 | угол места 0–80°, косеканс-квадрат; азимут ≥2° | ±1 | лучше -13 | — |
| KADAMM АПР-ФД-27 | по заказу | ≥27 | ≥300 | 1,5 | угол места 0–80°, косеканс-квадрат; азимут ≥2° | ±1 | лучше -13 | — |
| KADAMM АПР-ФД-2700/2900-27 | 2,7-2,9 | ≥27 | ≥500 | 1,5 | угол места 0–80°, косеканс-квадрат; азимут ≥2° | — | лучше -25 | — |
| KADAMM АПР-ФД-34-Р | по заказу | ≥34 (макс.); ≥17 на 45° | — | 1,8 | косеканс-квадрат в угле места 0–45° | ±0,1 | — | вертикальная |
| KADAMM АПР-ФД-9-Ц | по заказу | ≥9 (на 5,7°) | ≥300 | 1,5 | угол места 0–80°, косеканс-квадрат; азимут ≥2° | ±0,2 | лучше -13 | — |
На что смотреть при выборе
- Сначала выбирают строку АПР-ФД по частоте — серия перекрывает 2,7 – 2,9 ГГц.
- КСВН моделей АПР-ФД — от 1,5 до 1,8: чем ниже, тем меньше отражение в тракте.
- Усиление моделей АПР-ФД — от 5,7 до 45 дБи.
- Допустимая мощность моделей АПР-ФД — от 300 до 500 Вт; выбирайте с запасом над мощностью в тракте.
- Рабочие частоты тракта должны лежать внутри полосы выбранного исполнения АПР-ФД (по серии — 2,7 – 2,9 ГГц).
- Диаметр зеркала АПР-ФД — по требуемому усилению и ширине луча.
- Исполнение АПР-ФД выбирают по строке таблицы и указывают в заявке полным артикулом.
Поставка и документы
Поставляем KADAMM АПР-ФД по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как выбрать модель серии АПР-ФД?
По таблице исполнений АПР-ФД: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.
Какие соединители у АПР-ФД?
У АПР-ФД — по таблице; точный тип и пол разъёма указан в таблице для каждой модели.
На какие частоты рассчитана серия АПР-ФД?
Диапазон серии АПР-ФД — 2,7 – 2,9 ГГц; полоса конкретной модели — в таблице исполнений.
Много ли отражает КСВН 1,5–1,8 у АПР-ФД?
При худшем значении — около 8,2 % падающей мощности, остальное проходит дальше по тракту.
- Каталог KADAMM: СВЧ-компоненты 4.66 МБ
- KADAMM АПР-ФД — техническое описание 205.33 КБ
