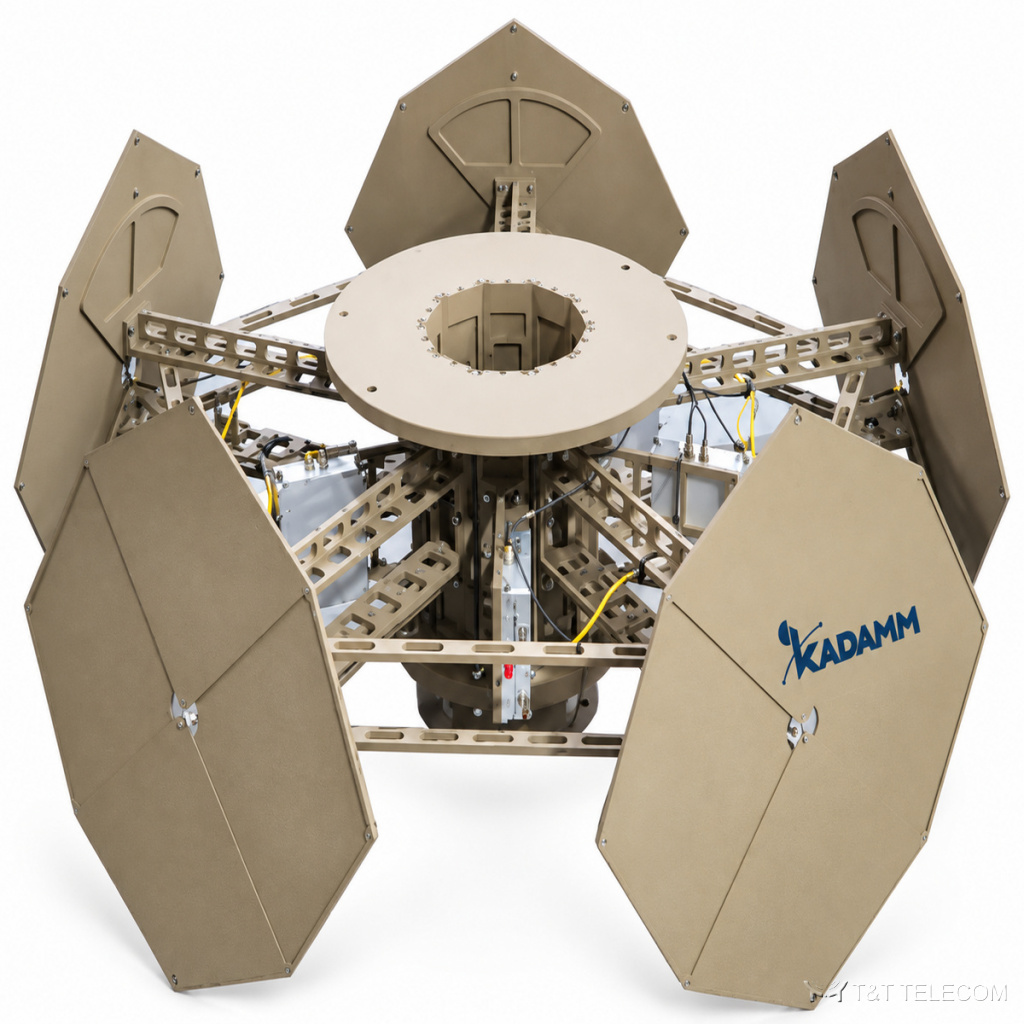

Серия пеленгационных антенн KADAMM АПЛ — 300 МГц – 40 ГГц, соединители SMA, 2 модели

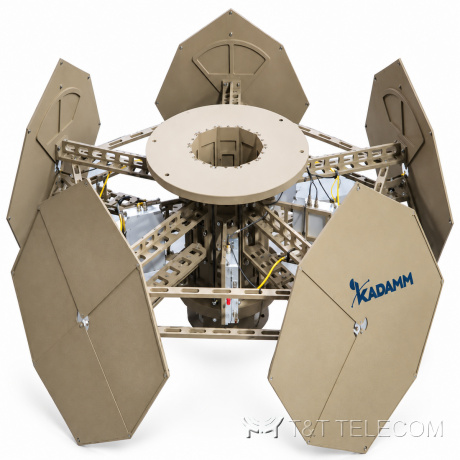

Серия пеленгационных антенн KADAMM АПЛ — 300 МГц – 40 ГГц, соединители SMA, 2 модели
Измерительные антенны
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: СВЧ-компонентыKADAMM АПЛ — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM АПЛ: серия из 2 пеленгационных антенн, 300 МГц – 40 ГГц. АПЛ определяют направление на источник радиоизлучения. Параметры АПЛ: диапазон 300 МГц – 40 ГГц; соединители SMA; КСВН 2,5–3,5; усиление 15 дБи.

Устройство и принцип работы

Антенны АПЛ — измерительные и специальные: для антенных измерений, испытаний на ЭМС, радиомониторинга и радиолокации. Пеленгационные антенны АПЛ определяют направление на источник излучения. Направленность исполнения АПЛ-300/18000 в данных не указана — уточняйте при заказе.

Диапазон частот серии АПЛ — 300 МГц – 40 ГГц. В серии АПЛ 2 исполнения; различаются частоты, ку, ксвн, тип, поляризация, диаграмма направленности. Соединители АПЛ: SMA. КСВН АПЛ — 2,5–3,5: при худшем значении отражается около 18,4 % падающей мощности.

Область применения

  • Поиск источников помех — АПЛ.
  • Пеленгаторные станции — АПЛ.
  • Радиоконтроль и мониторинг эфира — АПЛ.
  • Лаборатории антенных измерений, полигоны, испытания на ЭМС, радиомониторинг, калибровка радаров — АПЛ.

Исполнения серии АПЛ

АртикулЧастоты, ГГцКу, дБиКСВНТипПоляризацияДиаграмма направленностиЛуч, °
KADAMM АПЛ-2000/40000-15-SMA(р)2-40≥152,5антенна радиомониторинга и пеленгациинаклоннаянаправленная (ширина луча ≥30°)≥30
KADAMM АПЛ-300/18000-0-SMA(р)-К0,3-18≥03,5кольцевая решёткагоризонтальнаяуточняйте у менеджера—

Общие характеристики

ПараметрЗначение
СоединительSMA (розетка)

Подбор исполнения

  • Полоса модели АПЛ должна перекрывать рабочие частоты (серия: 300 МГц – 40 ГГц).
  • КСВН моделей АПЛ — от 2,5 до 3,5: чем ниже, тем меньше отражение в тракте.
  • Усиление моделей АПЛ — 15 дБи.
  • Соединители АПЛ — SMA; ответные кабели и переходы подбирают под них.
  • Рабочие частоты тракта должны лежать внутри полосы выбранного исполнения АПЛ (по серии — 300 МГц – 40 ГГц).
  • Поляризацию и диаграмму АПЛ выбирают под задачу измерения.
  • Исполнение АПЛ выбирают по строке таблицы и указывают в заявке полным артикулом.

Поставка и документы

Поставляем KADAMM АПЛ по России: подберём модель по частоте и параметрам, добавим кабели, переходники и нагрузки. Техническое описание серии и каталог СВЧ-компонентов KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Как выбрать модель серии АПЛ?
По таблице исполнений АПЛ: сначала по частоте и соединителям, затем по мощности и электрическим параметрам; если модели нет в таблице, подберём близкую.

Какие соединители у АПЛ?
У АПЛ — SMA; точный тип и пол разъёма указан в таблице для каждой модели.

На какие частоты рассчитана серия АПЛ?
Диапазон серии АПЛ — 300 МГц – 40 ГГц; полоса конкретной модели — в таблице исполнений.

Зачем калибровать измерительную антенну АПЛ?
По коэффициенту антенны напряжение на приёмнике пересчитывают в напряжённость поля.

Много ли отражает КСВН 2,5–3,5 у АПЛ?
При худшем значении — около 18,4 % падающей мощности, остальное проходит дальше по тракту.
