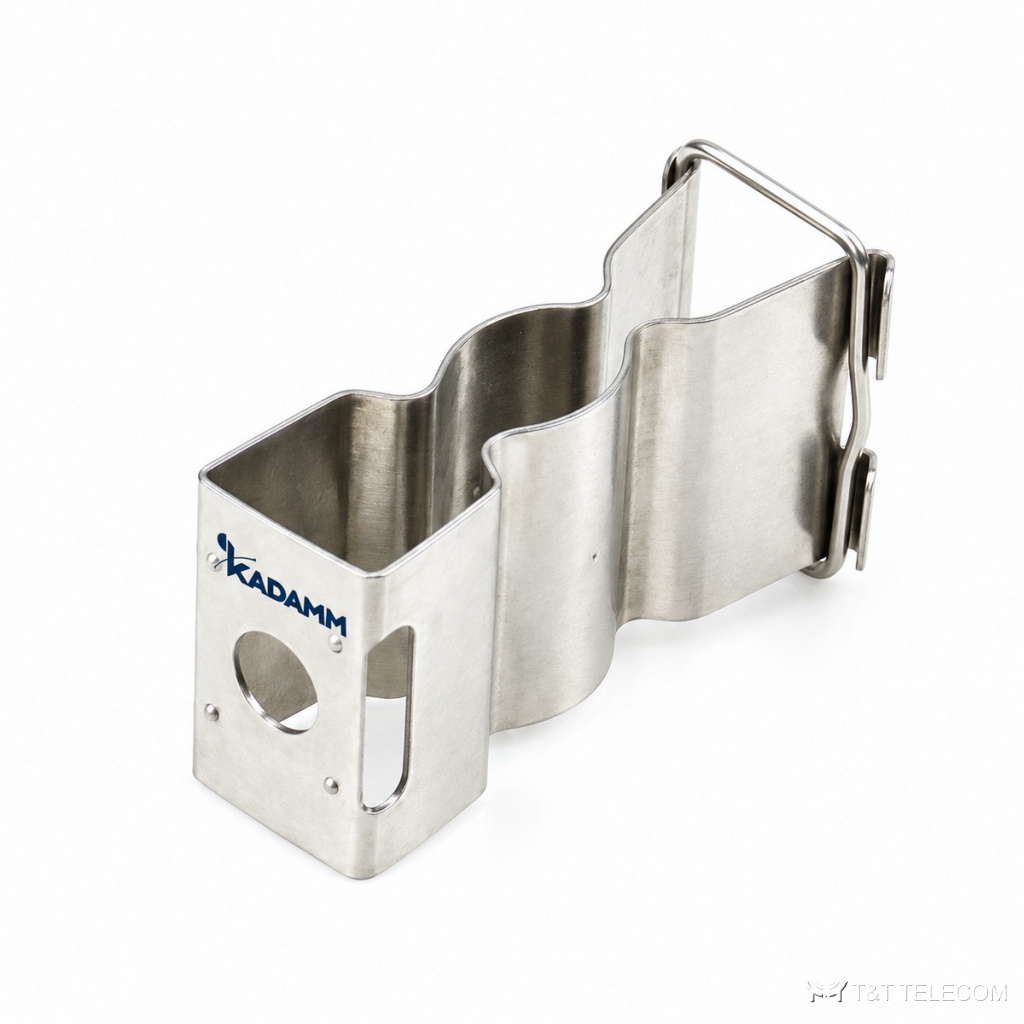

Скобы излучающего кабеля из нержавеющей стали KADAMM ЗИК-С — серия из 6 исполнений, для излучающего кабеля 1/2–1-5/8".
Зажимы KADAMM ЗИК-С фиксируют излучающий кабель или волновод на стене и своде тоннеля, сохраняя зазор до поверхности. В тоннелях метро и автодорог KADAMM ЗИК-С держат кабель без пережатия оболочки, чтобы не менялись его характеристики.
Что входит в серию ЗИК-С
Примеры исполнений KADAMM ЗИК-С: скоба для излучающего кабеля 1-1/4", AISI 304; скоба для излучающего кабеля 1-5/8", AISI 304; скоба для излучающего кабеля 1/2", AISI 304. Кабели для KADAMM ЗИК-С — от 15 до 51 мм по наружному диаметру. Масса одного исполнения ЗИК-С — от 0,02 до 0,03 кг брутто.
Материалы и условия работы
У серии KADAMM ЗИК-С: материал — нержавеющая сталь; работа при −40…+85 °C; соляной туман: ≥72 ч, по IEC 60068-2-11.
Характеристики KADAMM ЗИК-С
| Параметр | Значение |
|---|---|
| Материал | нержавеющая сталь |
| Цвет | серебристый |
| Тип кабеля | коаксиальный со вспененным диэлектриком · излучающий · гибридный |
| Размер кабеля | по исполнению |
| Рабочая температура | −40…+85 °C |
| Коррозионная стойкость (соляной туман) | ≥72 ч, по IEC 60068-2-11 |
| Монтажное отверстие | 10 мм / 8,5 мм (по исполнению) |
Исполнения KADAMM ЗИК-С
| Артикул | Исполнение | Диаметр по оболочке, мин. | Диаметр по оболочке, макс. | Высота | Масса брутто, кг |
|---|---|---|---|---|---|
| KADAMM ЗИК-С-1.1/4 | Скоба для излучающего кабеля 1-1/4", AISI 304 | 37 мм | 39 мм | — | 0,025 |
| KADAMM ЗИК-С-1.5/8 | Скоба для излучающего кабеля 1-5/8", AISI 304 | 48 мм | 51 мм | 80,5 мм | 0,030 |
| KADAMM ЗИК-С-1/2 | Скоба для излучающего кабеля 1/2", AISI 304 | 15 мм | 17 мм | 55 мм | 0,020 |
| KADAMM ЗИК-С-1/2-10 | Скоба для излучающего кабеля 1/2", AISI 304 отверстие Ø10 мм | 15 мм | 17 мм | 55 мм | 0,020 |
| KADAMM ЗИК-С-7/8 | Скоба для излучающего кабеля 7/8", AISI 304 | 27 мм | 29 мм | 51,5 мм | 0,019 |
| KADAMM ЗИК-С-7/8-10 | Скоба для излучающего кабеля 7/8", AISI 304 отверстие Ø10 мм | 27 мм | 29 мм | 51,5 мм | 0,019 |
Как выбрать исполнение ЗИК-С
- Зажим KADAMM ЗИК-С выбирают по диаметру излучающего кабеля и требуемому зазору до стены.
- Шаг установки KADAMM ЗИК-С задают по проекту: в тоннеле он обычно меньше, чем на открытой стене.
- В заявке указывайте полный артикул строки таблицы, например KADAMM ЗИК-С-1.1/4.
К странице KADAMM ЗИК-С приложены техническое описание серии и каталог креплений KADAMM. Подберём исполнения под вашу трассу и поставим вместе с фидером и разъёмами.
- Каталог KADAMM: крепления и монтаж АФУ 3.48 МБ
- KADAMM ЗИК-С — техническое описание 231.15 КБ
