Профиль монтажный и гайки KADAMM ПМ — серия из 13 исполнений.
Из элементов KADAMM ПМ собирают площадку под оборудование там, где штатных конструкций не хватает. KADAMM ПМ — основание для антенн, радиомодулей и кабельных трасс на мачте, стене или кровле.
Что входит в серию ПМ

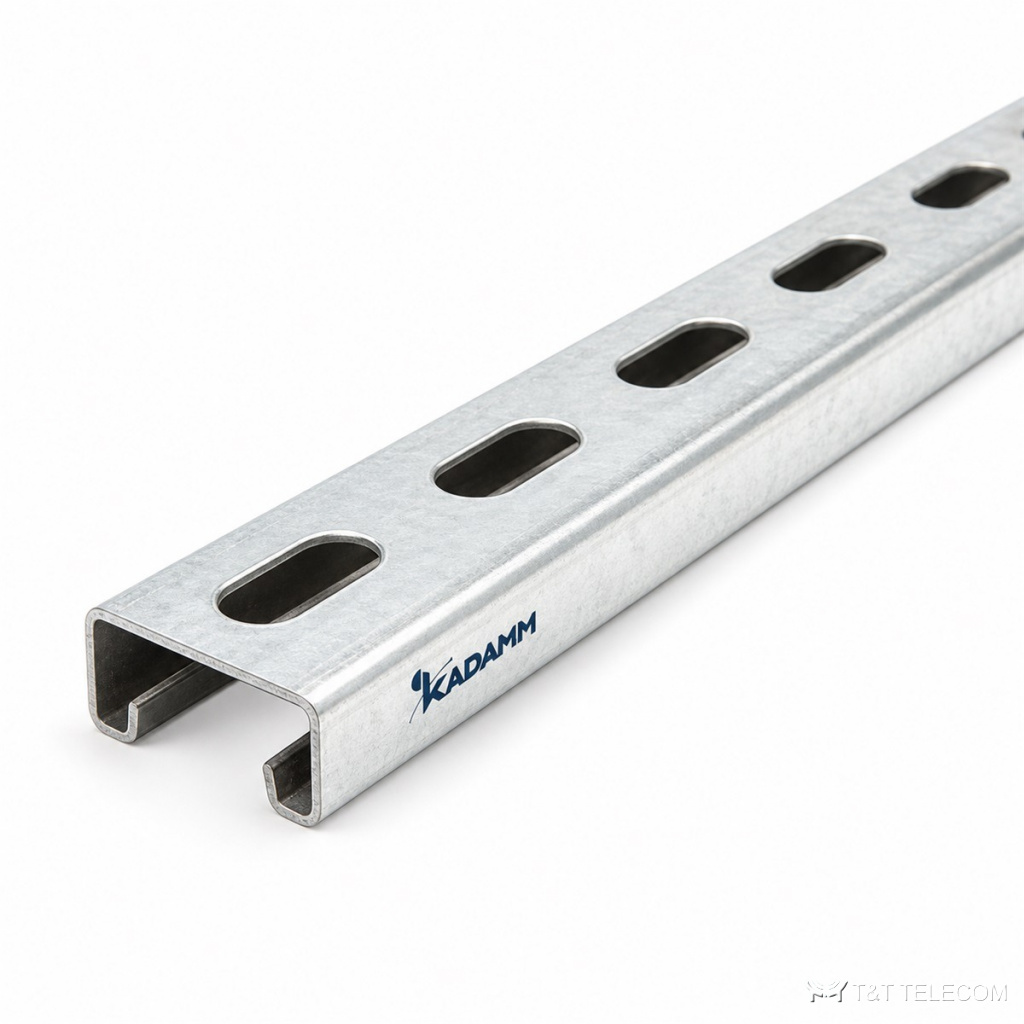

Примеры исполнений KADAMM ПМ: профиль монтажный перфорированный 41×22 мм, длина 3000 мм, сталь, горячее цинкование; профиль монтажный перфорированный 41×41 мм, длина 3000 мм, сталь, горячее цинкование; гайка пружинная 3/8" для профиля 41×22 мм. Масса одного исполнения ПМ — от 0,03 до 7,25 кг брутто. Длина изделий ПМ по таблице — от 34,5 до 3000 мм.
Характеристики KADAMM ПМ
| Параметр | Значение |
|---|---|
| Покрытие | горячее цинкование / цинкование (по исполнению) |
| Монтажный профиль | 1-5/8" × 1-5/8" / 1-5/8" × 7/8" (по исполнению) |
| Толщина гайки | 6 мм / 7,8 мм / 8 мм (по исполнению) |
| Высота пружины | 20 мм / 40 мм (по исполнению) |
| Диаметр отверстия | 3/8"-16UNC / M6-1 (по исполнению) |
Исполнения KADAMM ПМ
| Артикул | Исполнение | Материал | Ширина | Длина | Масса брутто, кг |
|---|---|---|---|---|---|
| KADAMM ПМ-41х22-3000 | Профиль монтажный перфорированный 41×22 мм, длина 3000 мм, сталь, горячее цинкование | сталь Q235 | 41 мм | 3000 мм | 4 |
| KADAMM ПМ-41х41-3000 | Профиль монтажный перфорированный 41×41 мм, длина 3000 мм, сталь, горячее цинкование | сталь Q235 | 41 мм | 3000 мм | 7,25 |
| KADAMM ПМ-Г-3/8-41х22Ц | Гайка пружинная 3/8" для профиля 41×22 мм | углеродистая сталь | 19 мм | 34,5 мм | 3,32 |
| KADAMM ПМ-Г-3/8-41х22ЦР2 | Гайка пружинная 3/8" для профиля 41×22 мм | углеродистая сталь | 19 мм | 34,5 мм | 3,285 |
| KADAMM ПМ-Г-3/8-41х41Н | Гайка пружинная 3/8" для профиля 41×41 мм | нержавеющая сталь | 19 мм | 34,5 мм | 0,034 |
| KADAMM ПМ-Г-3/8-41х41НР2 | Гайка пружинная 3/8" для профиля 41×41 мм | нержавеющая сталь | 19 мм | 34,5 мм | 3,459 |
| KADAMM ПМ-Г-3/8-41х41Ц | Гайка пружинная 3/8" для профиля 41×41 мм | углеродистая сталь | 19 мм | 34,5 мм | 0,033 |
| KADAMM ПМ-Г-3/8-41х41ЦР2 | Гайка пружинная 3/8" для профиля 41×41 мм | углеродистая сталь | 19 мм | 34,5 мм | 0,033 |
| KADAMM ПМ-Г-3/8-41х41ЦР3 | Гайка пружинная 3/8" для профиля 41×41 мм | углеродистая сталь | 19 мм | 34,5 мм | 3,459 |
| KADAMM ПМ-Г-3/8-41х41ЦР4 | Гайка пружинная 3/8" для профиля 41×41 мм | углеродистая сталь | 19 мм | 34,5 мм | 3,459 |
| KADAMM ПМ-Г-М6-41х41-316 | Гайка пружинная М6 для профиля 41×41 мм, нержавеющая сталь AISI 316 | нержавеющая сталь | 19 мм | 34,5 мм | 0,03 |
| KADAMM ПМ-ГБ-1/2 | Гайка быстрого монтажа 1/2" для монтажного профиля, цинкование | углеродистая сталь | — | — | 3,901 |
| KADAMM ПМ-ГБ-3/8 | Гайка быстрого монтажа 3/8" для монтажного профиля, цинкование | углеродистая сталь | — | — | 3,901 |
Как выбрать исполнение ПМ
- Размеры элементов KADAMM ПМ сверяют с диаметром трубостойки и шагом отверстий оборудования.
- Конструкцию KADAMM ПМ подбирают по массе и парусности оборудования, которое на неё встанет.
- В заявке указывайте полный артикул строки таблицы, например KADAMM ПМ-41х22-3000.
К странице KADAMM ПМ приложены техническое описание серии и каталог креплений KADAMM. Подберём исполнения под вашу трассу и поставим вместе с фидером и разъёмами.
- Каталог KADAMM: крепления и монтаж АФУ 3.48 МБ
- KADAMM ПМ — техническое описание 231.58 КБ
