Панели ввода фидера KADAMM ПВФ, порты 4 и 5", 1–18 портов

Панели ввода фидера KADAMM ПВФ, порты 4 и 5", 1–18 портов
Кабельные вводы и панели ввода фидера
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: крепления и монтаж АФУKADAMM ПВФ — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

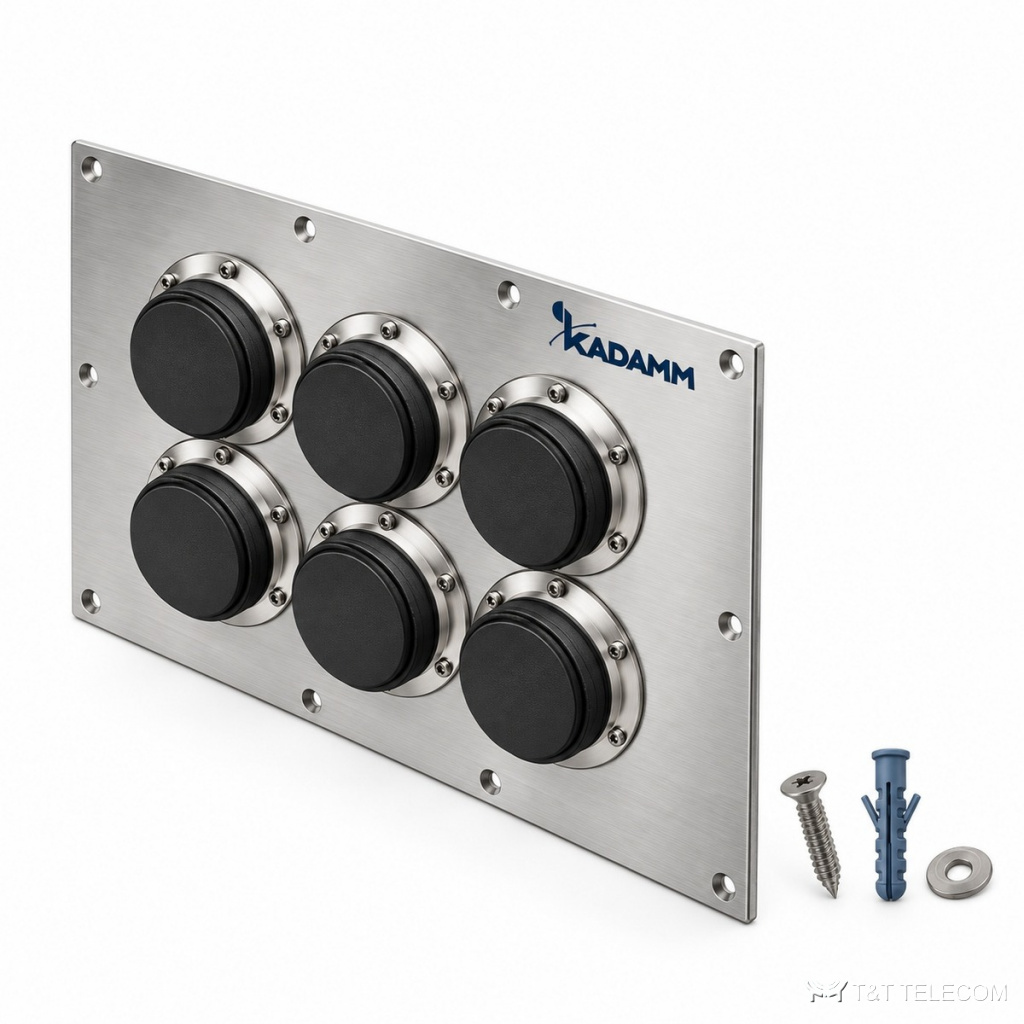

Панели ввода фидера KADAMM ПВФ — серия из 23 исполнений, порты 4 и 5", 1–18 портов.

KADAMM ПВФ пропускает фидеры и кабели сквозь стену, крышу или контейнер аппаратной и закрывает проход от воды. Ввод KADAMM ПВФ ставят там, где трасса заходит с улицы в помещение с оборудованием.

Что входит в серию ПВФ

Примеры исполнений KADAMM ПВФ: панель ввода фидера 1×1 (1 портов 4"), алюминий + EPDM; панель ввода фидера 1×1 (1 портов 4"), с заглушками, алюминий + EPDM; панель ввода фидера 1×2 (2 портов 4"), с заглушками, алюминий + EPDM. Масса одного исполнения ПВФ — от 0,02 до 5,48 кг брутто.

Материалы и условия работы

У серии KADAMM ПВФ: работа при −40…+70 °C / −40…+85 °C (по исполнению); защита IP55, по IEC 60529 / IP66, по ISO20653:2013 (по исполнению).

Характеристики KADAMM ПВФ

ПараметрЗначение
Цветсерый / серый, чёрный / чёрный (по исполнению)
Размер порта101,6 мм / 127 мм (по исполнению)
Покрытие панелипорошковое покрытие (у части исполнений)
Число портовпо исполнению
Тип панелимногопортовая (у части исполнений)
СаморезST5,5×45 мм (у части исполнений)
Размер панелипо исполнению
Рабочая температура−40…+70 °C / −40…+85 °C (по исполнению)
Степень защитыIP55, по IEC 60529 / IP66, по ISO20653:2013 (по исполнению)
Длина упаковкипо исполнению
Ширина упаковкипо исполнению
Высота упаковкипо исполнению

Исполнения KADAMM ПВФ

АртикулИсполнениеМатериалМасса брутто, кг
KADAMM ПВФ-4-1х1Панель ввода фидера 1×1 (1 портов 4"), алюминий + EPDMалюминий; дюбели — полиамид; шайбы и саморезы — нержавеющая сталь AISI 3040,36
KADAMM ПВФ-4-1х1ППанель ввода фидера 1×1 (1 портов 4"), с заглушками, алюминий + EPDMалюминий; заглушки — EPDM; дюбели — полиамид; шайбы и саморезы — нержавеющая сталь AISI 3040,268
KADAMM ПВФ-4-1х2ППанель ввода фидера 1×2 (2 портов 4"), с заглушками, алюминий + EPDMалюминий; заглушки — EPDM; дюбели — полиамид; шайбы и саморезы — нержавеющая сталь AISI 3040,707
KADAMM ПВФ-4-1х3ППанель ввода фидера 1×3 (3 портов 4"), с заглушками, алюминий + EPDMалюминий; заглушки — EPDM; дюбели — полиамид; шайбы и саморезы — нержавеющая сталь AISI 3040,872
KADAMM ПВФ-4-1х4ППанель ввода фидера 1×4 (4 портов 4"), с заглушками, алюминий + EPDMалюминий; заглушки — EPDM; дюбели — полиамид; шайбы и саморезы — нержавеющая сталь AISI 3041,14
KADAMM ПВФ-4-1х6ППанель ввода фидера 1×6 (6 портов 4"), с заглушками, алюминий + EPDM—2,930
KADAMM ПВФ-4-2х2ППанель ввода фидера 2×2 (4 портов 4"), с заглушками, алюминий + EPDMалюминий; заглушки — EPDM; дюбели — полиамид; шайбы и саморезы — нержавеющая сталь AISI 3041,415
KADAMM ПВФ-4-2х3ВПанель ввода фидера 2×3 (6 портов 4"), алюминий + EPDM—5,477
KADAMM ПВФ-4-2х3ВР2Панель ввода фидера 2×3 (6 портов 4"), алюминий + EPDM—5,477
KADAMM ПВФ-4-2х3ППанель ввода фидера 2×3 (6 портов 4"), с заглушками, алюминий + EPDMалюминий; заглушки — EPDM; дюбели — полиамид; шайбы и саморезы — нержавеющая сталь AISI 3041,856
KADAMM ПВФ-4-2х4ППанель ввода фидера 2×4 (8 портов 4"), с заглушками, алюминий + EPDMалюминий; заглушки — EPDM; дюбели — полиамид; шайбы и саморезы — нержавеющая сталь AISI 3042,83
KADAMM ПВФ-4-3х3ППанель ввода фидера 3×3 (9 портов 4"), с заглушками, алюминий + EPDMалюминий; заглушки — EPDM; дюбели — полиамид; шайбы и саморезы — нержавеющая сталь AISI 3042,508
KADAMM ПВФ-4-3х4ППанель ввода фидера 3×4 (12 портов 4"), с заглушками, алюминий + EPDMалюминий; заглушки — EPDM; дюбели — полиамид; шайбы и саморезы — нержавеющая сталь AISI 3043,313
KADAMM ПВФ-4-3х6ППанель ввода фидера 3×6 (18 портов 4"), с заглушками, алюминий + EPDM—уточняйте у менеджера
KADAMM ПВФ-4-4х4ППанель ввода фидера 4×4 (16 портов 4"), с заглушками, алюминий + EPDMалюминий; заглушки — EPDM; дюбели — полиамид; шайбы и саморезы — нержавеющая сталь AISI 3044,384
KADAMM ПВФ-5-1х1ППанель ввода фидера 1×1 (1 портов 5"), с заглушками, алюминий + EPDMалюминий; заглушки — EPDM; дюбели — полиамид; шайбы и саморезы — нержавеющая сталь AISI 3040,405
KADAMM ПВФ-5-1х2ППанель ввода фидера 1×2 (2 портов 5"), с заглушками, алюминий + EPDMалюминий; заглушки — EPDM; дюбели — полиамид; шайбы и саморезы — нержавеющая сталь AISI 3040,752
KADAMM ПВФ-5-1х3ППанель ввода фидера 1×3 (3 портов 5"), с заглушками, алюминий + EPDMалюминий; заглушки — EPDM; дюбели — полиамид; шайбы и саморезы — нержавеющая сталь AISI 3041,077
KADAMM ПВФ-5-2х2Панель ввода фидера 2×2 (4 портов 5"), алюминий + EPDMалюминий; дюбели — полиамид; шайбы и саморезы — нержавеющая сталь AISI 3041,263
KADAMM ПВФ-5-2х2ППанель ввода фидера 2×2 (4 портов 5"), с заглушками, алюминий + EPDMалюминий; заглушки — EPDM; дюбели — полиамид; шайбы и саморезы — нержавеющая сталь AISI 3041,37
KADAMM ПВФ-5-2х3ППанель ввода фидера 2×3 (6 портов 5"), с заглушками, алюминий + EPDMалюминий; заглушки — EPDM; дюбели — полиамид; шайбы и саморезы — нержавеющая сталь AISI 3041,965
KADAMM ПВФ-П4Заглушка порта 4" панели ввода фидера, EPDMEPDM0,019
KADAMM ПВФ-П5Заглушка порта 5" панели ввода фидера, EPDMEPDM0,023

Как выбрать исполнение ПВФ

  • Число и диаметр отверстий KADAMM ПВФ считают по всем фидерам и кабелям, которые заходят в аппаратную, плюс резерв.
  • Толщину стены или панели сверяют с монтажной глубиной ввода KADAMM ПВФ.
  • В заявке указывайте полный артикул строки таблицы, например KADAMM ПВФ-4-1х1.

К странице KADAMM ПВФ приложены техническое описание серии и каталог креплений KADAMM. Подберём исполнения под вашу трассу и поставим вместе с фидером и разъёмами.
