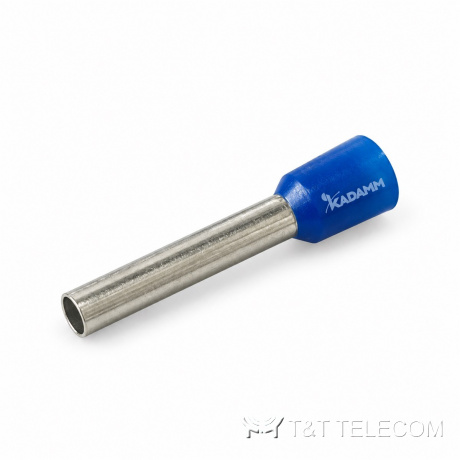

Наконечники штыревые втулочные изолированные KADAMM НМ-В, сечение 2,5–33,6 мм²

Name: Наконечники штыревые втулочные изолированные KADAMM НМ-В, сечение 2,5–33,6 мм²
Brand: KADAMM
SKU: KADAMM НМ-В

Наконечники и гильзы кабельные медные

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: крепления и монтаж АФУ KADAMM НМ-В — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

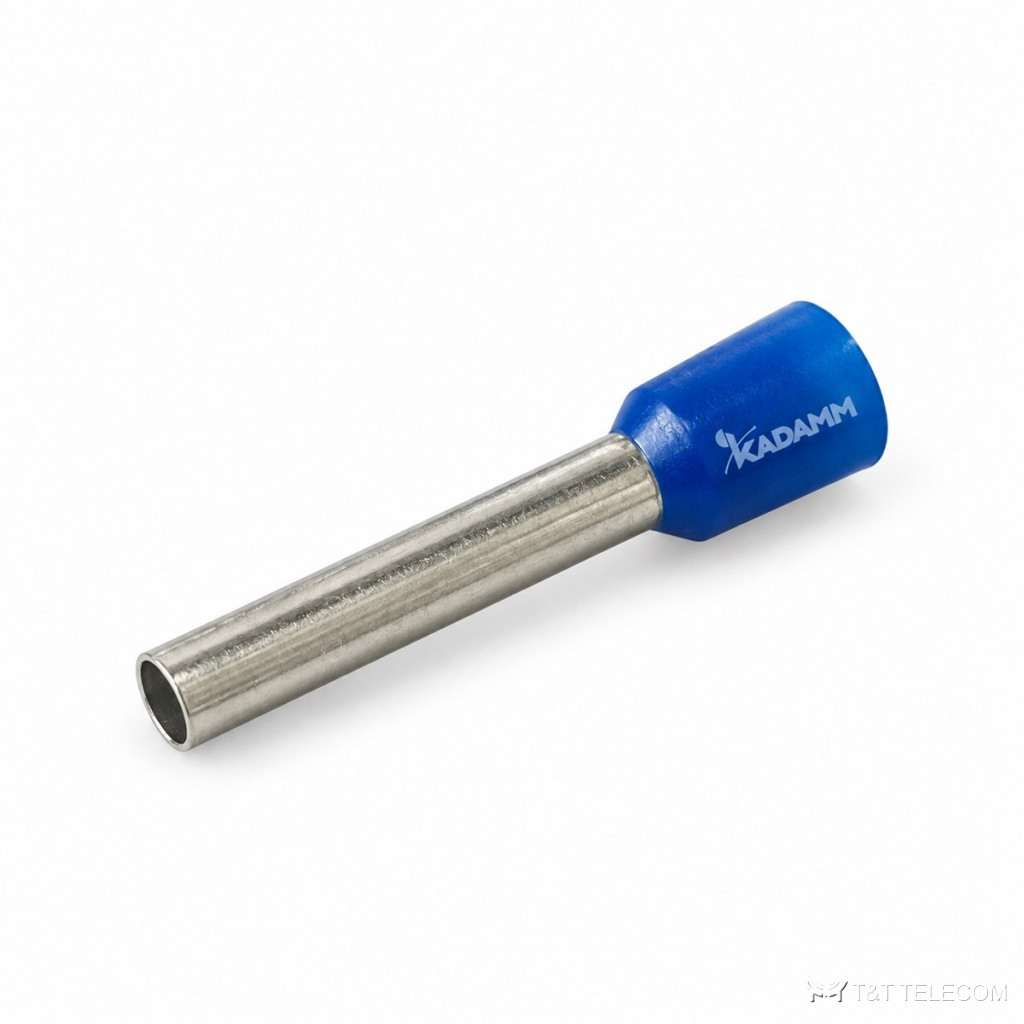

Наконечники штыревые втулочные изолированные KADAMM НМ-В — серия из 16 исполнений, сечение 2,5–33,6 мм².

KADAMM НМ-В опрессовывают на жилу провода, после чего его можно надёжно прикрутить к шине или клемме. Наконечники KADAMM НМ-В оконцовывают медные провода заземления и питания под болтовое соединение.

Что входит в серию НМ-В

Примеры исполнений KADAMM НМ-В: наконечник штыревой втулочный изолированный 2,5 мм²; наконечник штыревой втулочный изолированный 3,3 мм² (12 AWG); наконечник штыревой втулочный изолированный 3,3 мм² (12 AWG). Масса одного исполнения НМ-В — от 0,03 до 0,11 кг брутто. Длина изделий НМ-В по таблице — от 18 до 32 мм.

Материалы и условия работы

У серии KADAMM НМ-В: материал — полиамид; работа при −40…+90 °C.

Характеристики KADAMM НМ-В

Параметр	Значение
Материал изолирующей манжеты	полиамид
Покрытие	лужение
Материал наконечника	медь (у части исполнений)
Рабочая температура	−40…+90 °C
Температура хранения	−40…+80 °C
Внутренний диаметр манжеты	по исполнению
Наружный диаметр гильзы	по исполнению
Напряжение, не более	35 кВ / 600 V (по исполнению)

Исполнения KADAMM НМ-В

Артикул	Исполнение	Внутренний диаметр гильзы	Длина гильзы	Общая длина	Цветовая маркировка	Масса брутто, кг
KADAMM НМ-В-2.5	Наконечник штыревой втулочный изолированный 2,5 мм²	—	12,0 мм	18,0 мм	синий	0,04
KADAMM НМ-В-3.3	Наконечник штыревой втулочный изолированный 3,3 мм² (12 AWG)	2,8 мм	18,0 мм	26,0 мм	чёрный	0,032
KADAMM НМ-В-3.3Р2	Наконечник штыревой втулочный изолированный 3,3 мм² (12 AWG)	2,8 мм	18,0 мм	26,0 мм	красный	0,031
KADAMM НМ-В-3.3Р3	Наконечник штыревой втулочный изолированный 3,3 мм² (12 AWG)	2,8 мм	12,0 мм	20,3 мм	серый	0,031
KADAMM НМ-В-5.3	Наконечник штыревой втулочный изолированный 5,3 мм² (10 AWG)	—	18,0 мм	26,0 мм	синий	0,040
KADAMM НМ-В-5.3Р2	Наконечник штыревой втулочный изолированный 5,3 мм² (10 AWG)	—	18,0 мм	26,0 мм	красный	0,040
KADAMM НМ-В-5.3Р3	Наконечник штыревой втулочный изолированный 5,3 мм² (10 AWG)	—	13,0 мм	21,1 мм	чёрный	0,045
KADAMM НМ-В-5.3Р4	Наконечник штыревой втулочный изолированный 5,3 мм² (10 AWG)	—	11,9 мм	21,1 мм	жёлтый	0,045
KADAMM НМ-В-8.4	Наконечник штыревой втулочный изолированный 8,4 мм² (8 AWG)	4,5 мм	18,0 мм	28,0 мм	синий	0,060
KADAMM НМ-В-8.4Р2	Наконечник штыревой втулочный изолированный 8,4 мм² (8 AWG)	4,5 мм	13,0 мм	23,0 мм	красный	0,060
KADAMM НМ-В-8.4Р3	Наконечник штыревой втулочный изолированный 8,4 мм² (8 AWG)	4,5 мм	18,0 мм	28,0 мм	красный	0,060
KADAMM НМ-В-13.3	Наконечник штыревой втулочный изолированный 13,3 мм² (6 AWG)	5,8 мм	13,0 мм	23,0 мм	синий	0,065
KADAMM НМ-В-13.3Р2	Наконечник штыревой втулочный изолированный 13,3 мм² (6 AWG)	5,8 мм	18,0 мм	28,0 мм	красный	0,065
KADAMM НМ-В-13.3Р3	Наконечник штыревой втулочный изолированный 13,3 мм² (6 AWG)	5,8 мм	18,0 мм	28,0 мм	чёрный	0,065
KADAMM НМ-В-21.2	Наконечник штыревой втулочный изолированный 21,2 мм² (4 AWG)	7,3 мм	13,0 мм	25,0 мм	жёлтый	0,114
KADAMM НМ-В-33.6	Наконечник штыревой втулочный изолированный 33,6 мм² (2 AWG)	8,3 мм	18,0 мм	32,0 мм	красный	0,070

Как выбрать исполнение НМ-В

Для опрессовки KADAMM НМ-В нужен инструмент с матрицей под это сечение.
Наконечник KADAMM НМ-В подбирают по сечению жилы и диаметру болта на шине.
В заявке указывайте полный артикул строки таблицы, например KADAMM НМ-В-2.5.

К странице KADAMM НМ-В приложены техническое описание серии и каталог креплений KADAMM. Подберём исполнения под вашу трассу и поставим вместе с фидером и разъёмами.
