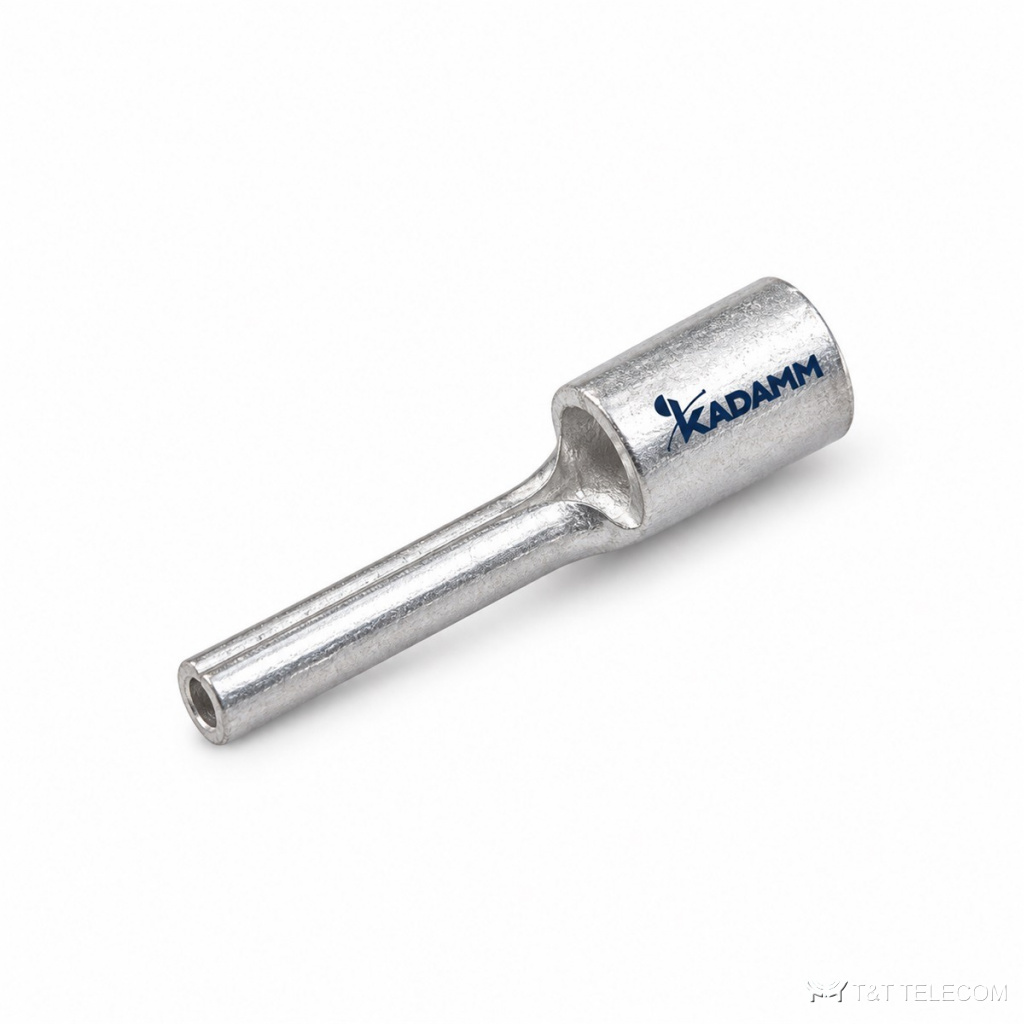

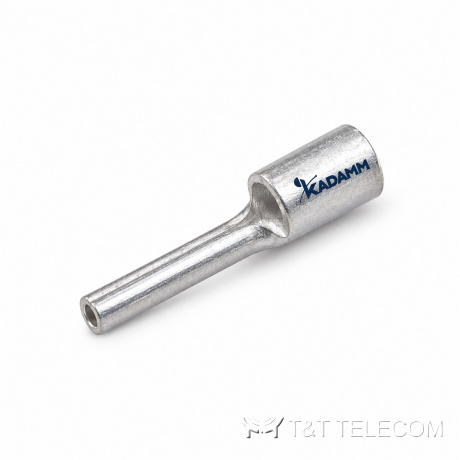

Наконечники штыревые медные KADAMM НМ-Ш, сечение 5,5–35 мм²
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Наконечники штыревые медные KADAMM НМ-Ш — серия из 5 исполнений, сечение 5,5–35 мм².
KADAMM НМ-Ш опрессовывают на жилу провода, после чего его можно надёжно прикрутить к шине или клемме. Наконечники KADAMM НМ-Ш оконцовывают медные провода заземления и питания под болтовое соединение.
Что входит в серию НМ-Ш
Примеры исполнений KADAMM НМ-Ш: наконечник штыревой медный 5,5 мм²; наконечник штыревой медный 10 мм²; наконечник штыревой медный 16 мм². Масса одного исполнения НМ-Ш — от 0,02 до 0,04 кг брутто. Длина изделий НМ-Ш по таблице — от 21 до 41 мм.
Материалы и условия работы
У серии KADAMM НМ-Ш: материал — медь; работа при −40…+90 °C.
Характеристики KADAMM НМ-Ш
| Параметр | Значение |
|---|---|
| Материал | медь |
| Тип лепестка | кольцевой |
| Угол лепестка | прямой |
| Покрытие | лужение |
| Размер штыря | по исполнению |
| Напряжение, не более | 600V |
| Рабочая температура | −40…+90 °C |
| Температура хранения | −40…+80 °C |
| Наружный диаметр гильзы | по исполнению |
Исполнения KADAMM НМ-Ш
| Артикул | Исполнение | Внутренний диаметр гильзы | Длина гильзы | Общая длина | Масса брутто, кг |
|---|---|---|---|---|---|
| KADAMM НМ-Ш-5.5 | Наконечник штыревой медный 5,5 мм² | 3,5 мм | 6,8 мм | 21,0 мм | 0,02 |
| KADAMM НМ-Ш-10 | Наконечник штыревой медный 10 мм² | — | 8,0 мм | 22,0 мм | 0,02 |
| KADAMM НМ-Ш-16 | Наконечник штыревой медный 16 мм² | 5,9 мм | 10,0 мм | 26,0 мм | 0,02 |
| KADAMM НМ-Ш-25 | Наконечник штыревой медный 25 мм² | 7,0 мм | 13,5 мм | 33,8 мм | 0,04 |
| KADAMM НМ-Ш-35 | Наконечник штыревой медный 35 мм² | 8,7 мм | 16,0 мм | 41,0 мм | 0,04 |
Как выбрать исполнение НМ-Ш
- Для опрессовки KADAMM НМ-Ш нужен инструмент с матрицей под это сечение.
- Наконечник KADAMM НМ-Ш подбирают по сечению жилы и диаметру болта на шине.
- В заявке указывайте полный артикул строки таблицы, например KADAMM НМ-Ш-5.5.
К странице KADAMM НМ-Ш приложены техническое описание серии и каталог креплений KADAMM. Подберём исполнения под вашу трассу и поставим вместе с фидером и разъёмами.
