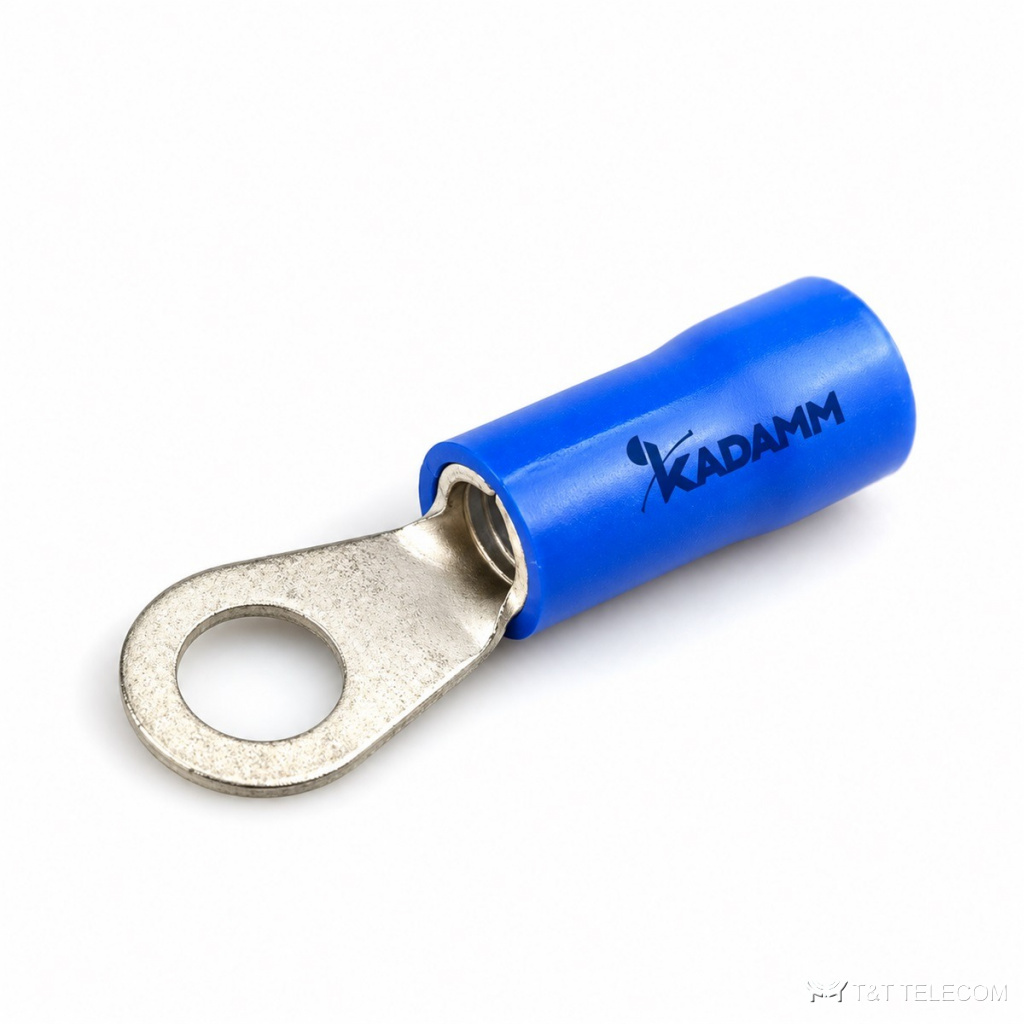

Наконечники медные малых сечений KADAMM НМ-И, сечение 1,3–13,3 мм²

Name: Наконечники медные малых сечений KADAMM НМ-И, сечение 1,3–13,3 мм²
Brand: KADAMM
SKU: KADAMM НМ-И

Наконечники и гильзы кабельные медные

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: крепления и монтаж АФУ KADAMM НМ-И — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

Наконечники медные малых сечений KADAMM НМ-И — серия из 11 исполнений, сечение 1,3–13,3 мм².

KADAMM НМ-И опрессовывают на жилу провода, после чего его можно надёжно прикрутить к шине или клемме. Наконечники KADAMM НМ-И оконцовывают медные провода заземления и питания под болтовое соединение.

Что входит в серию НМ-И

Примеры исполнений KADAMM НМ-И: наконечник медный луженый 1 отв. под болт М4, 1,3–2,1 мм² (16–14 AWG), изолированный (полиамид); наконечник медный луженый 1 отв. под болт М4, 2,1–3,3 мм² (14–12 AWG); наконечник медный луженый 1 отв. под болт 1/4", 3,3–5,3 мм² (12–10 AWG). Масса одного исполнения НМ-И — от 0 до 0,05 кг брутто. Длина изделий НМ-И по таблице — от 20 до 45 мм.

Материалы и условия работы

У серии KADAMM НМ-И: материал — медь; работа при −40…+75 °C / −40…+90 °C (по исполнению).

Характеристики KADAMM НМ-И

Параметр	Значение
Материал	медь
Тип лепестка	кольцевой
Покрытие	лужение
Угол лепестка	прямой (у части исполнений)
Наружный диаметр гильзы	по исполнению
Напряжение, не более	35 кВ / 600 V / 600V (по исполнению)
Рабочая температура	−40…+75 °C / −40…+90 °C (по исполнению)
Температура хранения	−40…+60 °C / −40…+80 °C (по исполнению)

Исполнения KADAMM НМ-И

Артикул	Исполнение	Отверстие под болт, диаметр	Внутренний диаметр гильзы	Длина гильзы	Общая длина	Ширина лепестка	Цветовая маркировка	Масса брутто, кг
KADAMM НМ-1-1.3-2.1-М4И	Наконечник медный луженый 1 отв. под болт М4, 1,3–2,1 мм² (16–14 AWG), изолированный (полиамид)	4,3 мм	2,3 мм	11,3 мм	20,7 мм	6,6 мм	синий	0,03
KADAMM НМ-1-2.1-3.3-М4	Наконечник медный луженый 1 отв. под болт М4, 2,1–3,3 мм² (14–12 AWG)	4,3 мм	—	6,8 мм	20,0 мм	9,5 мм	—	0,004
KADAMM НМ-1-3.3-5.3-1/4	Наконечник медный луженый 1 отв. под болт 1/4", 3,3–5,3 мм² (12–10 AWG)	6,4 мм	—	6,8 мм	21,4 мм	12,0 мм	—	0,004
KADAMM НМ-1-3.3-5.3-1/4И	Наконечник медный луженый 1 отв. под болт 1/4", 3,3–5,3 мм² (12–10 AWG), изолированный (полиамид)	6,4 мм	3,5 мм	14,1 мм	29,8 мм	12,0 мм	жёлтый	0,03
KADAMM НМ-1-3.3-5.3-№6	Наконечник медный луженый 1 отв. под болт №6 (UNC), 3,3–5,3 мм² (12–10 AWG)	3,7 мм	—	6,8 мм	—	9,5 мм	—	0,02
KADAMM НМ-1-3.3-5.3-№8И	Наконечник медный луженый 1 отв. под болт №8 (UNC), 3,3–5,3 мм² (12–10 AWG), изолированный (полиамид)	4,3 мм	3,5 мм	14,1 мм	27,1 мм	9,5 мм	жёлтый	0,03
KADAMM НМ-1-3.3-5.3-№10И	Наконечник медный луженый 1 отв. под болт №10 (UNC), 3,3–5,3 мм² (12–10 AWG), изолированный (полиамид)	—	—	13,0 мм	25,5 мм	9,5 мм	жёлтый	0,03
KADAMM НМ-1-8.4-1/4И	Наконечник медный луженый 1 отв. под болт 1/4", 8,4 мм² (8 AWG), изолированный (полиамид)	6,4 мм	4,5 мм	16,0 мм	30,5 мм	11,0 мм	красный	0,03
KADAMM НМ-1-8.4-5/16	Наконечник медный луженый 1 отв. под болт 5/16", 8,4 мм² (8 AWG)	8,4 мм	4,5 мм	8,0 мм	27,0 мм	14,0 мм	—	0,003
KADAMM НМ-1-13.3-3/8И	Наконечник медный луженый 1 отв. под болт 3/8", 13,3 мм² (6 AWG), изолированный (полиамид)	10,5 мм	5,9 мм	23,0 мм	45,0 мм	18,0 мм	синий	0,03
KADAMM НМ-1-13.3-3/8ИВ	Наконечник медный луженый 1 отв. под болт 3/8", 13,3 мм² (6 AWG), изолированный (винил)	10,5 мм	5,9 мм	23,0 мм	45,0 мм	18,0 мм	синий	0,05

Как выбрать исполнение НМ-И

Для опрессовки KADAMM НМ-И нужен инструмент с матрицей под это сечение.
Наконечник KADAMM НМ-И подбирают по сечению жилы и диаметру болта на шине.
В заявке указывайте полный артикул строки таблицы, например KADAMM НМ-1-1.3-2.1-М4И.

К странице KADAMM НМ-И приложены техническое описание серии и каталог креплений KADAMM. Подберём исполнения под вашу трассу и поставим вместе с фидером и разъёмами.
