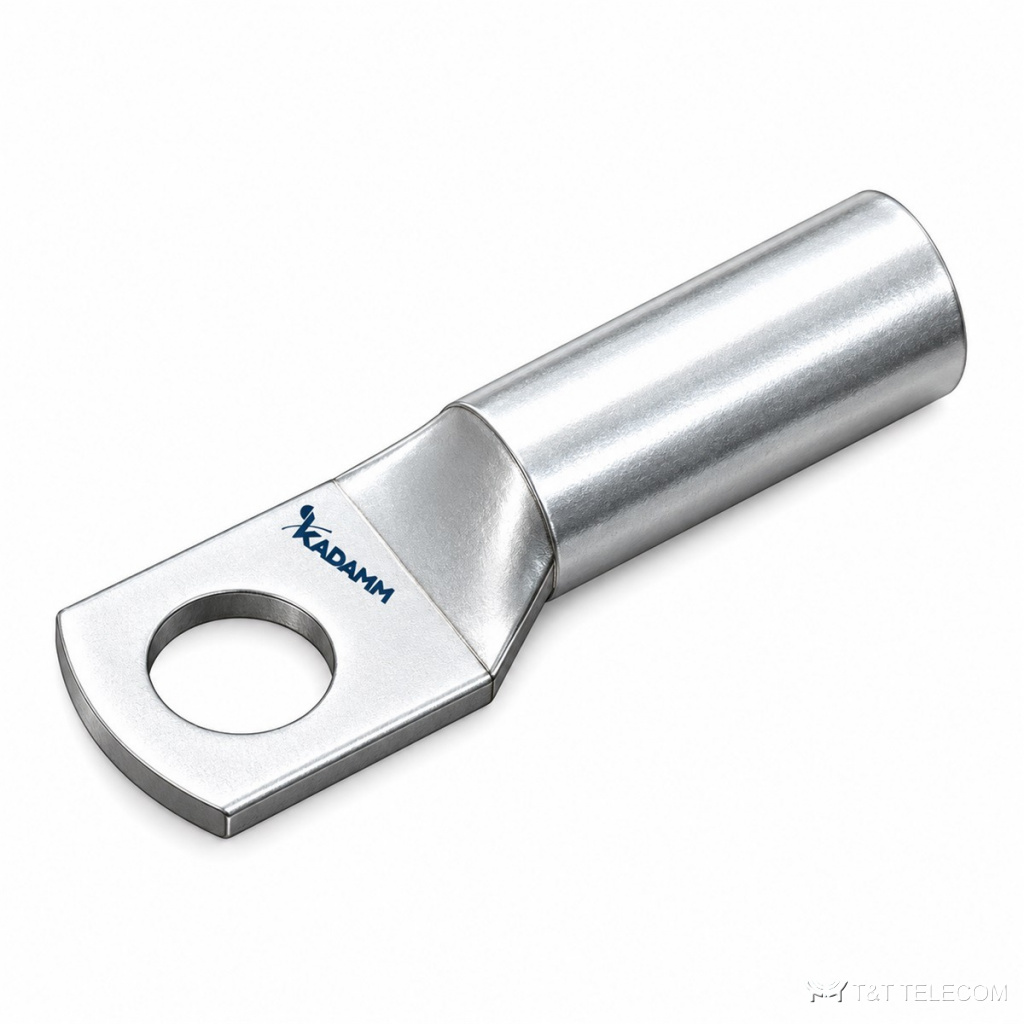

Наконечники медные луженые с одним отверстием KADAMM НМ-1, сечение 2,1–177 мм²
Наконечники и гильзы кабельные медные
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Наконечники медные луженые с одним отверстием KADAMM НМ-1 — серия из 79 исполнений, сечение 2,1–177 мм².
Наконечники KADAMM НМ-1 оконцовывают медные провода заземления и питания под болтовое соединение. KADAMM НМ-1 опрессовывают на жилу провода, после чего его можно надёжно прикрутить к шине или клемме.
Что входит в серию НМ-1
Примеры исполнений KADAMM НМ-1: наконечник медный луженый 1 отв. под болт 1/4", 2,1–5,3 мм² (14–10 AWG), гильза длинная, со смотровым окном; наконечник медный луженый 1 отв. под болт 1/4", 2,1–5,3 мм² (14–10 AWG), гильза короткая; наконечник медный луженый 1 отв. под болт 1/4", 2,1–5,3 мм² (14–10 AWG), со смотровым окном. Масса одного исполнения НМ-1 — от 0 до 0,08 кг брутто. Длина изделий НМ-1 по таблице — от 20 до 84,5 мм.
Материалы и условия работы
У серии KADAMM НМ-1: материал — медь; работа при −40…+90 °C.
Характеристики KADAMM НМ-1
| Параметр | Значение |
|---|---|
| Материал | медь |
| Угол лепестка | прямой |
| Покрытие | лужение |
| Тип лепестка | прямой / стандартный / узкий (по исполнению) |
| Смотровое окно | есть / нет (по исполнению) |
| Напряжение, не более | 35 кВ |
| Рабочая температура | −40…+90 °C |
| Температура хранения | −40…+80 °C |
| Наружный диаметр гильзы | по исполнению |
Исполнения KADAMM НМ-1
| Артикул | Исполнение | Отверстие под болт, диаметр | Внутренний диаметр гильзы | Длина гильзы | Общая длина | Ширина лепестка | Цветовая маркировка | Масса брутто, кг |
|---|---|---|---|---|---|---|---|---|
| KADAMM НМ-1-2.1-5.3-1/4ДО | Наконечник медный луженый 1 отв. под болт 1/4", 2,1–5,3 мм² (14–10 AWG), гильза длинная, со смотровым окном | 6,9 мм | 3,3 мм | 17,8 мм | 39,9 мм | 12,2 мм | жёлтый | 0,008 |
| KADAMM НМ-1-2.1-5.3-1/4К | Наконечник медный луженый 1 отв. под болт 1/4", 2,1–5,3 мм² (14–10 AWG), гильза короткая | 6,5 мм | 3,1 мм | — | 20,0 мм | 10,0 мм | — | 0,017 |
| KADAMM НМ-1-2.1-5.3-1/4О | Наконечник медный луженый 1 отв. под болт 1/4", 2,1–5,3 мм² (14–10 AWG), со смотровым окном | 6,4 мм | 3,8 мм | 10,0 мм | 26,0 мм | 10,3 мм | — | 0,02 |
| KADAMM НМ-1-2.1-5.3-5/16 | Наконечник медный луженый 1 отв. под болт 5/16", 2,1–5,3 мм² (14–10 AWG) | 8,4 мм | 3,8 мм | 9,0 мм | 26,0 мм | — | — | 0,020 |
| KADAMM НМ-1-2.1-5.3-5/16Д | Наконечник медный луженый 1 отв. под болт 5/16", 2,1–5,3 мм² (14–10 AWG), гильза длинная | 8,4 мм | — | 17,0 мм | 35,0 мм | — | — | 0,040 |
| KADAMM НМ-1-2.1-5.3-5/16ДР2 | Наконечник медный луженый 1 отв. под болт 5/16", 2,1–5,3 мм² (14–10 AWG), гильза длинная | 8,4 мм | — | 16,0 мм | 35,0 мм | 12,0 мм | — | 0,040 |
| KADAMM НМ-1-2.1-5.3-№6 | Наконечник медный луженый 1 отв. под болт №6 (UNC), 2,1–5,3 мм² (14–10 AWG) | 4,3 мм | 3,1 мм | 7,0 мм | 20,0 мм | 10,0 мм | — | 0,017 |
| KADAMM НМ-1-2.1-5.3-№10О | Наконечник медный луженый 1 отв. под болт №10 (UNC), 2,1–5,3 мм² (14–10 AWG), со смотровым окном | — | — | 9,5 мм | 21,5 мм | 8,7 мм | — | 0,015 |
| KADAMM НМ-1-5.3-М4К | Наконечник медный луженый 1 отв. под болт М4, 5,3 мм² (10 AWG), гильза короткая | 4,3 мм | 3,5 мм | 9,0 мм | 23,0 мм | 8,5 мм | — | 0,008 |
| KADAMM НМ-1-6-М8К | Наконечник медный луженый 1 отв. под болт М8, 6 мм², гильза короткая | 8,4 мм | 3,8 мм | 9,0 мм | 26,0 мм | 12,5 мм | — | 0,005 |
| KADAMM НМ-1-8.4-1/2КО | Наконечник медный луженый 1 отв. под болт 1/2", 8,4 мм² (8 AWG), гильза короткая, со смотровым окном | 13,4 мм | 4,6 мм | 11,2 мм | 44,7 мм | 18,0 мм | красный | 0,008 |
| KADAMM НМ-1-8.4-1/4Д | Наконечник медный луженый 1 отв. под болт 1/4", 8,4 мм² (8 AWG), гильза длинная | 6,9 мм | 4,6 мм | 25,4 мм | 49,5 мм | — | красный | 0,008 |
| KADAMM НМ-1-8.4-1/4КО | Наконечник медный луженый 1 отв. под болт 1/4", 8,4 мм² (8 AWG), гильза короткая, со смотровым окном | 6,9 мм | 4,6 мм | 11,2 мм | 31,5 мм | 11,2 мм | красный | 0,008 |
| KADAMM НМ-1-8.4-5/16КО | Наконечник медный луженый 1 отв. под болт 5/16", 8,4 мм² (8 AWG), гильза короткая, со смотровым окном | 8,6 мм | 4,6 мм | 11,2 мм | 35,0 мм | 13,2 мм | красный | 0,008 |
| KADAMM НМ-1-8.4-5/16О | Наконечник медный луженый 1 отв. под болт 5/16", 8,4 мм² (8 AWG), со смотровым окном | 8,3 мм | 4,7 мм | 11,5 мм | 30,5 мм | 13,5 мм | — | 0,004 |
| KADAMM НМ-1-8.4-М4К | Наконечник медный луженый 1 отв. под болт М4, 8,4 мм² (8 AWG), гильза короткая | 4,3 мм | 4,5 мм | 10,0 мм | 28,5 мм | 12,0 мм | — | 0,008 |
| KADAMM НМ-1-8.4-№6КОУ | Наконечник медный луженый 1 отв. под болт №6 (UNC), 8,4 мм² (8 AWG), гильза короткая, со смотровым окном, узкий лепесток | 3,8 мм | 4,6 мм | 11,2 мм | 27,4 мм | 7,4 мм | красный | 0,008 |
| KADAMM НМ-1-8.4-№8-10КО | Наконечник медный луженый 1 отв. под болт №8–10 (UNC), 8,4 мм² (8 AWG), гильза короткая, со смотровым окном | 5,3 мм | 4,6 мм | 11,2 мм | 29,5 мм | 10,4 мм | красный | 0,008 |
| KADAMM НМ-1-8.4-№8КОУ | Наконечник медный луженый 1 отв. под болт №8 (UNC), 8,4 мм² (8 AWG), гильза короткая, со смотровым окном, узкий лепесток | 4,6 мм | 4,6 мм | 11,2 мм | 30,0 мм | 8,4 мм | красный | 0,008 |
| KADAMM НМ-1-10-М6К | Наконечник медный луженый 1 отв. под болт М6, 10 мм², гильза короткая | 6,5 мм | 4,5 мм | 9,0 мм | 25,0 мм | 12,0 мм | — | 0,005 |
| KADAMM НМ-1-10-М8К | Наконечник медный луженый 1 отв. под болт М8, 10 мм², гильза короткая | 8,4 мм | 4,5 мм | 9,0 мм | 27,0 мм | 12,5 мм | — | 0,005 |
| KADAMM НМ-1-10-М8Х | Наконечник медный луженый 1 отв. под болт М8, 10 мм², крюковой | 8,6 мм | 4,4 мм | — | 57,0 мм | 15,5 мм | — | 0,008 |
| KADAMM НМ-1-13.3-1/2Д | Наконечник медный луженый 1 отв. под болт 1/2", 13,3 мм² (6 AWG), гильза длинная | 13,4 мм | 5,6 мм | 28,4 мм | 67,1 мм | 18,3 мм | синий | 0,011 |
| KADAMM НМ-1-13.3-1/4Д | Наконечник медный луженый 1 отв. под болт 1/4", 13,3 мм² (6 AWG), гильза длинная | 6,9 мм | 5,6 мм | 29,2 мм | 54,9 мм | 12,2 мм | синий | 0,011 |
| KADAMM НМ-1-13.3-1/4КО | Наконечник медный луженый 1 отв. под болт 1/4", 13,3 мм² (6 AWG), гильза короткая, со смотровым окном | 6,5 мм | 5,6 мм | 13,5 мм | 36,5 мм | 10,0 мм | — | 0,007 |
| KADAMM НМ-1-13.3-1/4КОР2 | Наконечник медный луженый 1 отв. под болт 1/4", 13,3 мм² (6 AWG), гильза короткая, со смотровым окном | 6,9 мм | 5,1 мм | 13,7 мм | 36,8 мм | 11,4 мм | синий | 0,008 |
| KADAMM НМ-1-13.3-1/4О | Наконечник медный луженый 1 отв. под болт 1/4", 13,3 мм² (6 AWG), со смотровым окном | 6,9 мм | 5,6 мм | 20,5 мм | 40,9 мм | 12,2 мм | синий | 0,008 |
| KADAMM НМ-1-13.3-3/8Д | Наконечник медный луженый 1 отв. под болт 3/8", 13,3 мм² (6 AWG), гильза длинная | 10,2 мм | 5,6 мм | 29,2 мм | — | 15,5 мм | синий | 0,011 |
| KADAMM НМ-1-13.3-3/8ДО | Наконечник медный луженый 1 отв. под болт 3/8", 13,3 мм² (6 AWG), гильза длинная, со смотровым окном | 10,2 мм | 5,6 мм | 29,2 мм | — | — | синий | 0,011 |
| KADAMM НМ-1-13.3-3/8КО | Наконечник медный луженый 1 отв. под болт 3/8", 13,3 мм² (6 AWG), гильза короткая, со смотровым окном | 10,4 мм | 5,6 мм | 13,7 мм | 41,2 мм | 15,7 мм | — | 0,008 |
| KADAMM НМ-1-13.3-3/8О | Наконечник медный луженый 1 отв. под болт 3/8", 13,3 мм² (6 AWG), со смотровым окном | 10,2 мм | 5,6 мм | 20,6 мм | 46,5 мм | 16,0 мм | синий | 0,011 |
| KADAMM НМ-1-13.3-5/16Д | Наконечник медный луженый 1 отв. под болт 5/16", 13,3 мм² (6 AWG), гильза длинная | 8,4 мм | 6,0 мм | 32,0 мм | 58,0 мм | 14,0 мм | — | 0,017 |
| KADAMM НМ-1-13.3-5/16ДР2 | Наконечник медный луженый 1 отв. под болт 5/16", 13,3 мм² (6 AWG), гильза длинная | 8,6 мм | 5,6 мм | 29,2 мм | 54,9 мм | 13,2 мм | синий | 0,011 |
| KADAMM НМ-1-13.3-5/16О | Наконечник медный луженый 1 отв. под болт 5/16", 13,3 мм² (6 AWG), со смотровым окном | 8,4 мм | 5,8 мм | 12,0 мм | 31,0 мм | 12,4 мм | — | 0,003 |
| KADAMM НМ-1-13.3-5/16ОР2 | Наконечник медный луженый 1 отв. под болт 5/16", 13,3 мм² (6 AWG), со смотровым окном | 8,3 мм | 5,6 мм | 12,0 мм | 31,0 мм | 13,5 мм | — | 0,005 |
| KADAMM НМ-1-16-М5КО | Наконечник медный луженый 1 отв. под болт М5, 16 мм², гильза короткая, со смотровым окном | 5,2 мм | 5,4 мм | 12,0 мм | 30,0 мм | 12,0 мм | — | 0,008 |
| KADAMM НМ-1-16-М6КО | Наконечник медный луженый 1 отв. под болт М6, 16 мм², гильза короткая, со смотровым окном | 6,5 мм | 5,4 мм | 12,0 мм | 30,0 мм | 12,0 мм | — | 0,008 |
| KADAMM НМ-1-21.2-3/8О | Наконечник медный луженый 1 отв. под болт 3/8", 21,2 мм² (4 AWG), со смотровым окном | 10,2 мм | 7,2 мм | 20,6 мм | 48,7 мм | 14,7 мм | серый | 0,017 |
| KADAMM НМ-1-21.2-5/16Д | Наконечник медный луженый 1 отв. под болт 5/16", 21,2 мм² (4 AWG), гильза длинная | 8,4 мм | 7,0 мм | 28,5 мм | 58,0 мм | — | — | 0,016 |
| KADAMM НМ-1-21.2-5/16О | Наконечник медный луженый 1 отв. под болт 5/16", 21,2 мм² (4 AWG), со смотровым окном | 8,3 мм | 7,5 мм | 13,5 мм | 34,0 мм | 14,0 мм | — | 0,008 |
| KADAMM НМ-1-21.2-5/16ОР2 | Наконечник медный луженый 1 отв. под болт 5/16", 21,2 мм² (4 AWG), со смотровым окном | 8,3 мм | 7,1 мм | 13,5 мм | 34,0 мм | 14,0 мм | — | 0,008 |
| KADAMM НМ-1-21.2-5/16ОР3 | Наконечник медный луженый 1 отв. под болт 5/16", 21,2 мм² (4 AWG), со смотровым окном | 8,6 мм | 7,2 мм | 20,6 мм | 45,5 мм | 14,0 мм | серый | 0,017 |
| KADAMM НМ-1-21.2-5/16РО | Наконечник медный луженый 1 отв. под болт 5/16", 21,2 мм² (4 AWG), гильза с раструбом, со смотровым окном | 8,3 мм | 7,1 мм | 18,0 мм | 39,0 мм | 14,0 мм | — | 0,011 |
| KADAMM НМ-1-33.6-1/2О | Наконечник медный луженый 1 отв. под болт 1/2", 33,6 мм² (2 AWG), со смотровым окном | 13,4 мм | 7,9 мм | 22,4 мм | 58,9 мм | 18,5 мм | коричневый | 0,017 |
| KADAMM НМ-1-33.6-1/4Д | Наконечник медный луженый 1 отв. под болт 1/4", 33,6 мм² (2 AWG), гильза длинная | 6,9 мм | 7,9 мм | 33,0 мм | 60,0 мм | 15,5 мм | коричневый | 0,02 |
| KADAMM НМ-1-33.6-1/4ДЖ | Наконечник медный луженый 1 отв. под болт 1/4", 33,6 мм² (2 AWG), гильза длинная, для однопроволочной жилы | 6,9 мм | 7,2 мм | 29,2 мм | — | — | серый | 0,016 |
| KADAMM НМ-1-33.6-1/4О | Наконечник медный луженый 1 отв. под болт 1/4", 33,6 мм² (2 AWG), со смотровым окном | 6,9 мм | 7,9 мм | 22,4 мм | 47,8 мм | 15,5 мм | коричневый | 0,017 |
| KADAMM НМ-1-33.6-3/8Д | Наконечник медный луженый 1 отв. под болт 3/8", 33,6 мм² (2 AWG), гильза длинная | 10,2 мм | 7,9 мм | 33,0 мм | 63,5 мм | 15,5 мм | коричневый | 0,02 |
| KADAMM НМ-1-33.6-3/8ДОЖ | Наконечник медный луженый 1 отв. под болт 3/8", 33,6 мм² (2 AWG), гильза длинная, со смотровым окном, для однопроволочной жилы | 10,2 мм | 7,2 мм | 29,2 мм | — | 15,5 мм | серый | 0,016 |
| KADAMM НМ-1-33.6-5/16О | Наконечник медный луженый 1 отв. под болт 5/16", 33,6 мм² (2 AWG), со смотровым окном | 8,4 мм | 8,2 мм | 14,0 мм | 38,0 мм | 16,0 мм | — | 0,029 |
| KADAMM НМ-1-33.6-5/16ОР2 | Наконечник медный луженый 1 отв. под болт 5/16", 33,6 мм² (2 AWG), со смотровым окном | 8,3 мм | 8,2 мм | 16,0 мм | 39,0 мм | 16,5 мм | — | 0,012 |
| KADAMM НМ-1-33.6-5/16ОР3 | Наконечник медный луженый 1 отв. под болт 5/16", 33,6 мм² (2 AWG), со смотровым окном | 8,6 мм | 7,9 мм | 22,4 мм | 48,5 мм | 15,6 мм | коричневый | 0,017 |
| KADAMM НМ-1-33.6-9/16О | Наконечник медный луженый 1 отв. под болт 9/16", 33,6 мм² (2 AWG), со смотровым окном | — | 8,2 мм | 14,0 мм | 42,0 мм | 20,0 мм | — | 0,011 |
| KADAMM НМ-1-42.4-1/2О | Наконечник медный луженый 1 отв. под болт 1/2", 42,4 мм² (1 AWG), со смотровым окном | 13,4 мм | 9,1 мм | 22,4 мм | 60,2 мм | 18,5 мм | зелёный | 0,017 |
| KADAMM НМ-1-42.4-3/8Д | Наконечник медный луженый 1 отв. под болт 3/8", 42,4 мм² (1 AWG), гильза длинная | 10,5 мм | 10,0 мм | 40,0 мм | 72,0 мм | 20,0 мм | — | 0,046 |
| KADAMM НМ-1-42.4-3/8О | Наконечник медный луженый 1 отв. под болт 3/8", 42,4 мм² (1 AWG), со смотровым окном | 10,2 мм | 9,1 мм | 22,4 мм | 52,3 мм | 17,3 мм | зелёный | 0,017 |
| KADAMM НМ-1-42.4-5/16Д | Наконечник медный луженый 1 отв. под болт 5/16", 42,4 мм² (1 AWG), гильза длинная | 8,4 мм | 9,0 мм | 32,5 мм | 62,0 мм | 17,2 мм | — | 0,031 |
| KADAMM НМ-1-42.4-5/16О | Наконечник медный луженый 1 отв. под болт 5/16", 42,4 мм² (1 AWG), со смотровым окном | 8,4 мм | 9,5 мм | 16,0 мм | 45,0 мм | 18,0 мм | — | 0,029 |
| KADAMM НМ-1-53.5-1/2О | Наконечник медный луженый 1 отв. под болт 1/2", 53,5 мм² (1/0 AWG), со смотровым окном | 13,4 мм | 9,9 мм | 22,4 мм | 59,4 мм | 19,1 мм | розовый | 0,017 |
| KADAMM НМ-1-53.5-5/16Д | Наконечник медный луженый 1 отв. под болт 5/16", 53,5 мм² (1/0 AWG), гильза длинная | 8,4 мм | 10,0 мм | 40,0 мм | 72,0 мм | 20,0 мм | — | 0,046 |
| KADAMM НМ-1-53.5-5/16О | Наконечник медный луженый 1 отв. под болт 5/16", 53,5 мм² (1/0 AWG), со смотровым окном | 8,3 мм | 9,5 мм | 20,0 мм | 45,0 мм | 18,0 мм | — | 0,018 |
| KADAMM НМ-1-53.5-5/16РО | Наконечник медный луженый 1 отв. под болт 5/16", 53,5 мм² (1/0 AWG), гильза с раструбом, со смотровым окном | 8,3 мм | 10,4 мм | 19,0 мм | 46,8 мм | 18,4 мм | — | 0,017 |
| KADAMM НМ-1-67.4-1/2Д | Наконечник медный луженый 1 отв. под болт 1/2", 67,4 мм² (2/0 AWG), гильза длинная | 13,0 мм | — | 42,0 мм | 76,0 мм | 23,0 мм | — | 0,055 |
| KADAMM НМ-1-67.4-1/2О | Наконечник медный луженый 1 отв. под болт 1/2", 67,4 мм² (2/0 AWG), со смотровым окном | 13,4 мм | 11,4 мм | 23,9 мм | 62,0 мм | 21,1 мм | чёрный | 0,06 |
| KADAMM НМ-1-67.4-3/8О | Наконечник медный луженый 1 отв. под болт 3/8", 67,4 мм² (2/0 AWG), со смотровым окном | 10,5 мм | 11,5 мм | 20,0 мм | 51,6 мм | 24,7 мм | — | 0,028 |
| KADAMM НМ-1-67.4-3/8ОР2 | Наконечник медный луженый 1 отв. под болт 3/8", 67,4 мм² (2/0 AWG), со смотровым окном | 10,2 мм | 11,4 мм | 23,9 мм | 59,9 мм | 21,1 мм | чёрный | 0,06 |
| KADAMM НМ-1-67.4-3/8ОУ | Наконечник медный луженый 1 отв. под болт 3/8", 67,4 мм² (2/0 AWG), со смотровым окном, узкий лепесток | 10,2 мм | 11,4 мм | 23,5 мм | 63,0 мм | 18,3 мм | чёрный | 0,053 |
| KADAMM НМ-1-67.4-5/16ОУ | Наконечник медный луженый 1 отв. под болт 5/16", 67,4 мм² (2/0 AWG), со смотровым окном, узкий лепесток | 8,4 мм | 11,4 мм | 23,5 мм | 52,5 мм | 15,7 мм | чёрный | 0,053 |
| KADAMM НМ-1-85-1/2ДО | Наконечник медный луженый 1 отв. под болт 1/2", 85 мм² (3/0 AWG), гильза длинная, со смотровым окном | 13,4 мм | 13,0 мм | 25,4 мм | 56,1 мм | 23,1 мм | оранжевый | 0,05 |
| KADAMM НМ-1-85-1/2О | Наконечник медный луженый 1 отв. под болт 1/2", 85 мм² (3/0 AWG), со смотровым окном | 13,3 мм | 13,5 мм | 22,0 мм | 55,8 мм | 24,7 мм | — | 0,034 |
| KADAMM НМ-1-107-1/4ОГУ | Наконечник медный луженый 1 отв. под болт 1/4", 107 мм² (4/0 AWG), со смотровым окном, для гибкого провода, узкий лепесток | 6,9 мм | 15,9 мм | 27,0 мм | 56,6 мм | — | фиолетовый | 0,046 |
| KADAMM НМ-1-107-5/16ОГУ | Наконечник медный луженый 1 отв. под болт 5/16", 107 мм² (4/0 AWG), со смотровым окном, для гибкого провода, узкий лепесток | 8,2 мм | 15,9 мм | 27,0 мм | 63,3 мм | — | фиолетовый | 0,053 |
| KADAMM НМ-1-127-1/2Д | Наконечник медный луженый 1 отв. под болт 1/2", 127 мм² (250 kcmil), гильза длинная | 13,4 мм | 15,9 мм | 41,1 мм | 84,5 мм | 29,0 мм | жёлтый | 0,08 |
| KADAMM НМ-1-127-1/2О | Наконечник медный луженый 1 отв. под болт 1/2", 127 мм² (250 kcmil), со смотровым окном | 13,2 мм | 15,6 мм | 27,0 мм | 71,5 мм | 29,0 мм | — | 0,068 |
| KADAMM НМ-1-127-1/4КО | Наконечник медный луженый 1 отв. под болт 1/4", 127 мм² (250 kcmil), гильза короткая, со смотровым окном | 6,4 мм | 16,5 мм | 26,0 мм | 69,0 мм | 30,5 мм | — | 0,04 |
| KADAMM НМ-1-127-7/8О | Наконечник медный луженый 1 отв. под болт 7/8", 127 мм² (250 kcmil), со смотровым окном | 21,0 мм | 15,6 мм | 27,0 мм | 71,5 мм | 29,0 мм | — | 0,065 |
| KADAMM НМ-1-127-11/16 | Наконечник медный луженый 1 отв. под болт 11/16", 127 мм² (250 kcmil) | — | 15,0 мм | 26,0 мм | 70,0 мм | 30,0 мм | — | 0,066 |
| KADAMM НМ-1-152-1/2О | Наконечник медный луженый 1 отв. под болт 1/2", 152 мм² (300 kcmil), со смотровым окном | 13,2 мм | 16,5 мм | 32,0 мм | 78,0 мм | 30,4 мм | — | 0,08 |
| KADAMM НМ-1-177-11/16О | Наконечник медный луженый 1 отв. под болт 11/16", 177 мм² (350 kcmil), со смотровым окном | 17,0 мм | 18,5 мм | 32,0 мм | 75,0 мм | 33,0 мм | — | 0,076 |
Как выбрать исполнение НМ-1
- Наконечник KADAMM НМ-1 подбирают по сечению жилы и диаметру болта на шине.
- Для опрессовки KADAMM НМ-1 нужен инструмент с матрицей под это сечение.
- В заявке указывайте полный артикул строки таблицы, например KADAMM НМ-1-2.1-5.3-1/4ДО.
К странице KADAMM НМ-1 приложены техническое описание серии и каталог креплений KADAMM. Подберём исполнения под вашу трассу и поставим вместе с фидером и разъёмами.
- Каталог KADAMM: крепления и монтаж АФУ 3.48 МБ
- KADAMM НМ-1 — техническое описание 457.97 КБ
