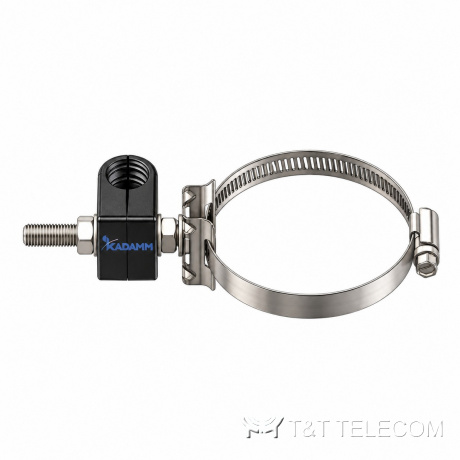

Крепёжные устройства кабеля с хомутом на трубу KADAMM КУ-Т, на 1–6 мест, фидеры 1/2", кабели Ø4–14 мм
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

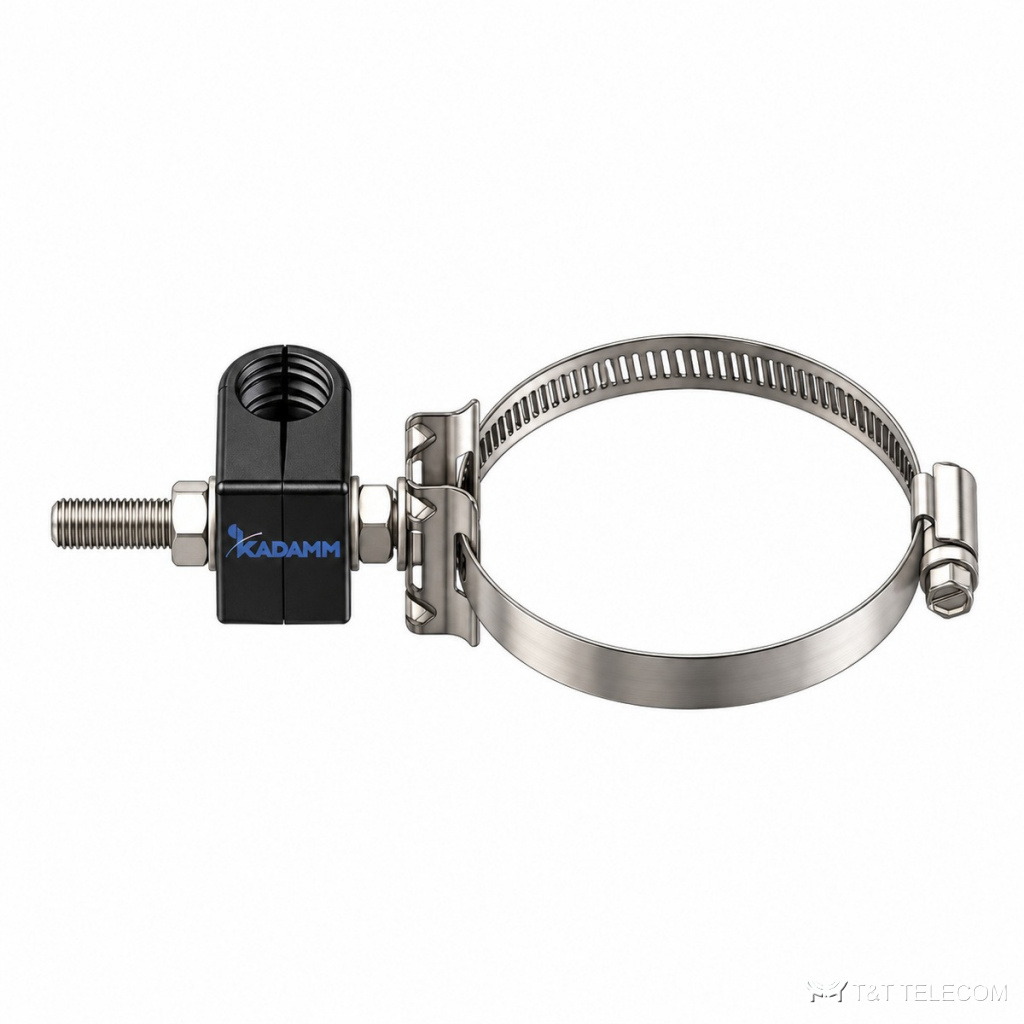

Крепёжные устройства кабеля с хомутом на трубу KADAMM КУ-Т — серия из 4 исполнений, на 1–6 мест, фидеры 1/2", кабели Ø4–14 мм.
Устройства KADAMM КУ-Т собирают в одну трассу фидеры, оптику и кабели питания выносных радиомодулей на мачте или стойке. С KADAMM КУ-Т кабели идут по уголку, трубе или профилю ровным пучком и не трутся о металл конструкции.
Что входит в серию КУ-Т
Примеры исполнений KADAMM КУ-Т: 1×1/2", нержавеющая сталь AISI 304; 1×4-7 мм + 1×9-14 мм, нержавеющая сталь AISI 304; 2×4-7 мм + 2×9-14 мм, нержавеющая сталь AISI 304. Кабели для KADAMM КУ-Т — от 16 до 17 мм по наружному диаметру. Число мест под кабель в серии КУ-Т: от 1 до 6.
Материалы и условия работы
У серии KADAMM КУ-Т: материал — полипропилен (PP); работа при −40…+85 °C; стойкость к УФ: ≥720 ч, по ISO4892.3-1994.
Характеристики KADAMM КУ-Т
| Параметр | Значение |
|---|---|
| Материал держателя (блока) | полипропилен (PP) |
| Крепление | крепёж M8 |
| Материал держателя | сталь Q195, электролитическое цинкование (у части исполнений) |
| Материал крепежа | нержавеющая сталь AISI 304 (у части исполнений) |
| Цвет держателя | серый, чёрный / чёрный (по исполнению) |
| Материал уплотнителя | EPDM (у части исполнений) |
| Цвет уплотнителя | серый, чёрный (у части исполнений) |
| Цвет металла | натуральный (у части исполнений) |
| Ширина | 44,5 мм |
| Высота | 36,0 мм / 40,0 мм (по исполнению) |
| Длина | по исполнению |
| Длина шпильки | 120,0 мм / 70,0 мм / 90,0 мм (по исполнению) |
| Диаметр трубы | 35-125 мм (у части исполнений) |
| Рабочая температура | −40…+85 °C |
| Механическая прочность | двукратный вес кабеля |
| Стойкость к УФ-излучению | ≥720 ч, по ISO4892.3-1994 |
| Масса брутто, кг | по исполнению |
Исполнения KADAMM КУ-Т
| Артикул | Исполнение | Число кабелей | Диаметр кабеля, мин. | Диаметр кабеля, макс. | Кабель 1: диаметр, мин. | Кабель 1: диаметр, макс. | Кабель 2: диаметр, мин. | Кабель 2: диаметр, макс. | Материал металлических частей |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КУ-Т-1х1/2 | 1×1/2", нержавеющая сталь AISI 304 | 1 | 16,0 мм | 17,0 мм | — | — | — | — | нержавеющая сталь AISI 304 |
| KADAMM КУ-Т-1х4-7+1х9-14 | 1×4-7 мм + 1×9-14 мм, нержавеющая сталь AISI 304 | 2 | — | — | 4,0 мм | 7,0 мм | 9,0 мм | 14,0 мм | — |
| KADAMM КУ-Т-2х4-7+2х9-14 | 2×4-7 мм + 2×9-14 мм, нержавеющая сталь AISI 304 | 4 | — | — | 4,0 мм | 7,0 мм | 9,0 мм | 14,0 мм | — |
| KADAMM КУ-Т-3х4-7+3х9-14 | 3×4-7 мм + 3×9-14 мм, нержавеющая сталь AISI 304 | 6 | — | — | 4,0 мм | 7,0 мм | 9,0 мм | 14,0 мм | — |
Как выбрать исполнение КУ-Т
- Для KADAMM КУ-Т важно, на что ставится крепление: уголок, труба или профиль — от этого зависит исполнение основания.
- Пары кабелей разного диаметра в KADAMM КУ-Т подбирают по колонкам «Кабель 1» и «Кабель 2» таблицы.
- В заявке указывайте полный артикул строки таблицы, например KADAMM КУ-Т-1х1/2.
К странице KADAMM КУ-Т приложены техническое описание серии и каталог креплений KADAMM. Подберём исполнения под вашу трассу и поставим вместе с фидером и разъёмами.
- Каталог KADAMM: крепления и монтаж АФУ 3.48 МБ
- KADAMM КУ-Т — техническое описание 246.01 КБ
