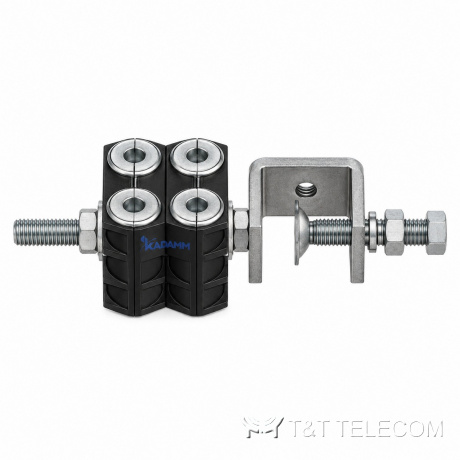

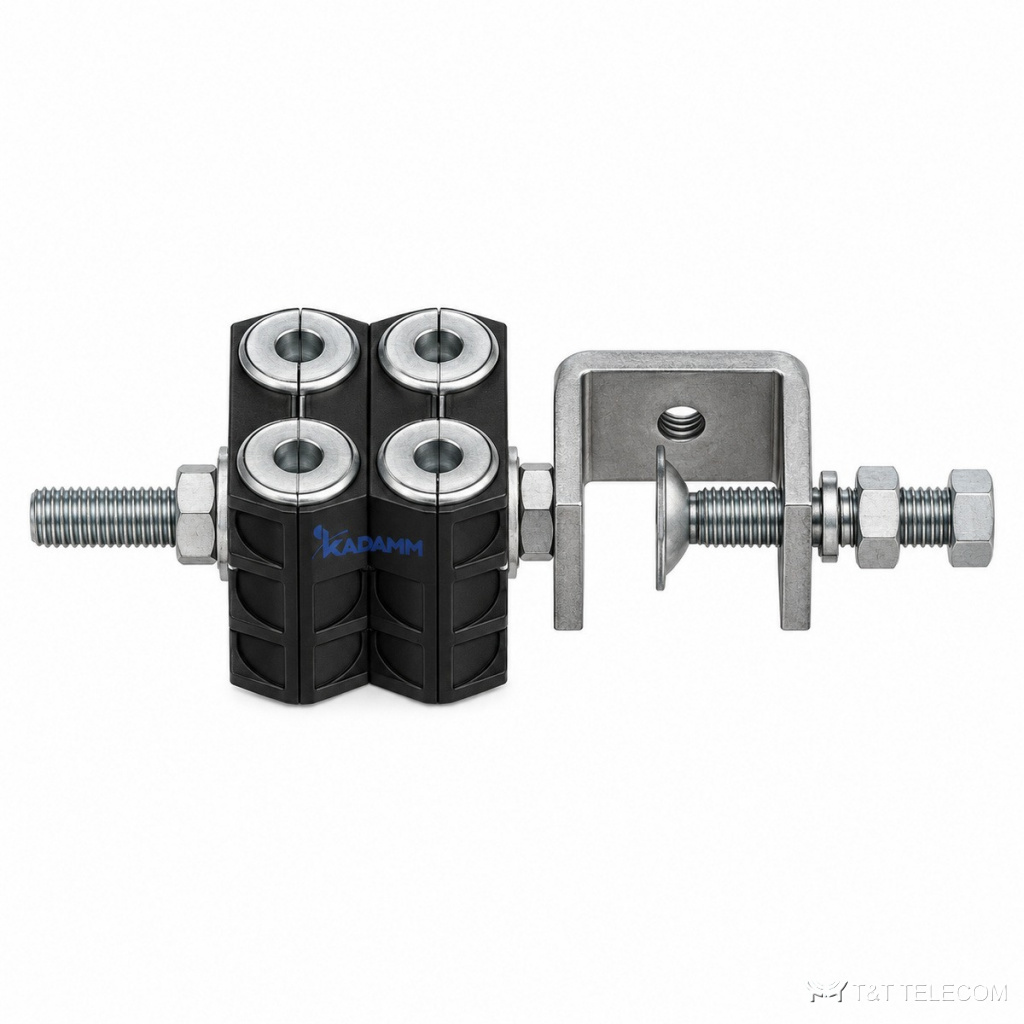

Крепёжные устройства кабеля проходные для кабелей оптики и питания KADAMM КУ-П-М, на 1–16 мест, кабели Ø4–36,5 мм

Крепёжные устройства кабеля проходные для кабелей оптики и питания KADAMM КУ-П-М, на 1–16 мест, кабели Ø4–36,5 мм
Крепёжные устройства кабеля на уголок и трубу
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: крепления и монтаж АФУKADAMM КУ-П-М — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

Крепёжные устройства кабеля проходные для кабелей оптики и питания KADAMM КУ-П-М — серия из 45 исполнений, на 1–16 мест, кабели Ø4–36,5 мм.

Устройства KADAMM КУ-П-М собирают в одну трассу фидеры, оптику и кабели питания выносных радиомодулей на мачте или стойке. С KADAMM КУ-П-М кабели идут по уголку, трубе или профилю ровным пучком и не трутся о металл конструкции.

Что входит в серию КУ-П-М

Примеры исполнений KADAMM КУ-П-М: 10×7-9 мм, нержавеющая сталь AISI 304; 12×4-7 мм, нержавеющая сталь AISI 304; 16×4-7 мм, нержавеющая сталь AISI 304. Кабели для KADAMM КУ-П-М — от 4 до 36,5 мм по наружному диаметру. Число мест под кабель в серии КУ-П-М: от 1 до 16. Масса одного исполнения КУ-П-М — от 0,1 до 0,56 кг брутто. Длина изделий КУ-П-М по таблице — от 120 до 290 мм.

Материалы и условия работы

У серии KADAMM КУ-П-М: материал — полипропилен (PP); работа при −40…+85 °C; стойкость к УФ: ≥720 ч, по ISO4892.3-1994.

Характеристики KADAMM КУ-П-М

ПараметрЗначение
Материал держателя (блока)полипропилен (PP)
Цвет держателячёрный
Цвет металланатуральный (у части исполнений)
Креплениекрепёж M6 / крепёж M8 (по исполнению)
Материал уплотнителяEPDM (у части исполнений)
Цвет уплотнителясерый / чёрный (по исполнению)
Рабочая температура−40…+85 °C
Механическая прочностьдвукратный вес кабеля
Стойкость к УФ-излучению≥720 ч, по ISO4892.3-1994
Высотапо исполнению
Ширинапо исполнению

Исполнения KADAMM КУ-П-М

АртикулИсполнениеЧисло кабелейДиаметр кабеля, мин.Диаметр кабеля, макс.Материал металлических частейДлинаДлина шпилькиМасса брутто, кг
KADAMM КУ-П-10х7-910×7-9 мм, нержавеющая сталь AISI 304107,0 мм9,0 ммнержавеющая сталь AISI 304210,0 мм140,0 мм0,198
KADAMM КУ-П-12х4-712×4-7 мм, нержавеющая сталь AISI 304124,0 мм7,0 ммнержавеющая сталь AISI 304260,0 мм190,0 мм0,320
KADAMM КУ-П-16х4-716×4-7 мм, нержавеющая сталь AISI 304164,0 мм7,0 ммнержавеющая сталь AISI 304290,0 мм220,0 мм0,322
KADAMM КУ-П-16х5-7.516×5-7.5 мм, нержавеющая сталь AISI 304165,0 мм7,5 ммнержавеющая сталь AISI 304290,0 мм220,0 мм0,559
KADAMM КУ-П-1х10-111×10-11 мм, нержавеющая сталь AISI 304110,0 мм11,0 ммнержавеющая сталь AISI 304130,0 мм60,0 мм0,140
KADAMM КУ-П-1х12-36.51×12-36.5 мм, нержавеющая сталь AISI 304112,0 мм36,5 ммнержавеющая сталь AISI 304150,0 мм80,0 мм0,165
KADAMM КУ-П-1х22-231×22-23 мм, нержавеющая сталь AISI 304122,0 мм23,0 ммнержавеющая сталь AISI 304150,0 мм80,0 мм0,184
KADAMM КУ-П-1х9-131×9-13 мм, нержавеющая сталь AISI 30419,0 мм13,0 ммнержавеющая сталь AISI 304130,0 мм60,0 мм0,150
KADAMM КУ-П-2х10-112×10-11 мм, нержавеющая сталь AISI 3042——нержавеющая сталь AISI 304120,0 мм60,0 мм0,095
KADAMM КУ-П-2х10-16.5Ц2×10-16.5 мм, сталь Q235 с цинкламельным покрытием210,0 мм16,5 ммсталь Q235130,0 мм60,0 мм0,128
KADAMM КУ-П-2х14-16.5Ц2×14-16.5 мм, сталь Q235 с цинкламельным покрытием214,0 мм16,5 ммсталь Q235130,0 мм60,0 мм0,109
KADAMM КУ-П-2х4-72×4-7 мм, нержавеющая сталь AISI 30424,0 мм7,0 ммнержавеющая сталь AISI 304120,0 мм60,0 мм0,114
KADAMM КУ-П-2х5-72×5-7 мм, нержавеющая сталь AISI 30425,0 мм7,0 ммнержавеющая сталь AISI 304120,0 мм60,0 мм0,115
KADAMM КУ-П-2х7-92×7-9 мм, нержавеющая сталь AISI 30427,0 мм9,0 ммнержавеющая сталь AISI 304120,0 мм60,0 мм0,115
KADAMM КУ-П-2х7-9Р22×7-9 мм, нержавеющая сталь AISI 30427,0 мм9,0 ммнержавеющая сталь AISI 304130,0 мм60,0 мм0,125
KADAMM КУ-П-2х7-9Р32×7-9 мм, нержавеющая сталь AISI 30427,0 мм9,0 ммнержавеющая сталь AISI 304130,0 мм60,0 мм0,145
KADAMM КУ-П-2х9-112×9-11 мм, нержавеющая сталь AISI 30429,0 мм11,0 ммнержавеющая сталь AISI 304120,0 мм60,0 мм0,108
KADAMM КУ-П-2х9-132×9-13 мм, нержавеющая сталь AISI 30429,0 мм13,0 ммнержавеющая сталь AISI 304145,0 мм75,0 мм0,154
KADAMM КУ-П-4х10-114×10-11 мм, нержавеющая сталь AISI 3044——нержавеющая сталь AISI 304150,0 мм80,0 мм0,155
KADAMM КУ-П-4х10-16.5Ц4×10-16.5 мм, сталь Q235 с цинкламельным покрытием410,0 мм16,5 ммсталь Q235160,0 мм90,0 мм0,145
KADAMM КУ-П-4х14-16.5Ц4×14-16.5 мм, сталь Q235 с цинкламельным покрытием414,0 мм16,5 ммсталь Q235160,0 мм90,0 мм0,117
KADAMM КУ-П-4х4-74×4-7 мм, нержавеющая сталь AISI 30444,0 мм7,0 ммнержавеющая сталь AISI 304150,0 мм80,0 мм0,132
KADAMM КУ-П-4х4-7Р24×4-7 мм, нержавеющая сталь AISI 30444,0 мм7,0 ммнержавеющая сталь AISI 304160,0 мм90,0 мм0,148
KADAMM КУ-П-4х4-7Р34×4-7 мм, нержавеющая сталь AISI 30444,0 мм7,0 ммнержавеющая сталь AISI 304140,0 мм80,0 мм0,126
KADAMM КУ-П-4х4-7Р44×4-7 мм, нержавеющая сталь AISI 30444,0 мм7,0 ммнержавеющая сталь AISI 304150,0 мм80,0 ммуточняйте у менеджера
KADAMM КУ-П-4х5-74×5-7 мм, нержавеющая сталь AISI 30445,0 мм7,0 ммнержавеющая сталь AISI 304130,0 мм70,0 мм0,106
KADAMM КУ-П-4х5-7.54×5-7.5 мм, нержавеющая сталь AISI 30445,0 мм7,5 ммнержавеющая сталь AISI 304150 мм80,0 мм0,230
KADAMM КУ-П-4х74×7 мм, нержавеющая сталь AISI 3044——нержавеющая сталь AISI 304155,0 мм85,0 мм0,225
KADAMM КУ-П-4х7-94×7-9 мм, нержавеющая сталь AISI 30447,0 мм9,0 ммнержавеющая сталь AISI 304140,0 мм70,0 мм0,128
KADAMM КУ-П-4х9-114×9-11 мм, нержавеющая сталь AISI 30449,0 мм11,0 ммнержавеющая сталь AISI 304140,0 мм80,0 мм0,115
KADAMM КУ-П-4х9-134×9-13 мм, нержавеющая сталь AISI 30449,0 мм13,0 ммнержавеющая сталь AISI 304160,0 мм90,0 мм0,185
KADAMM КУ-П-4х9-144×9-14 мм, нержавеющая сталь AISI 30449,0 мм14,0 ммнержавеющая сталь AISI 304——0,225
KADAMM КУ-П-6х10-116×10-11 мм, нержавеющая сталь AISI 3046——нержавеющая сталь AISI 304170,0 мм100,0 мм0,155
KADAMM КУ-П-6х10-16.5Ц6×10-16.5 мм, сталь Q235 с цинкламельным покрытием610,0 мм16,5 ммсталь Q235195,0 мм120,0 мм0,231
KADAMM КУ-П-6х15-246×15-24 мм, нержавеющая сталь AISI 304615,0 мм24,0 ммнержавеющая сталь AISI 304230,0 мм160,0 мм0,340
KADAMM КУ-П-6х4-76×4-7 мм, нержавеющая сталь AISI 30464,0 мм7,0 ммнержавеющая сталь AISI 304170,0 мм100,0 мм0,165
KADAMM КУ-П-6х4-7Р26×4-7 мм, нержавеющая сталь AISI 30464,0 мм7,0 ммнержавеющая сталь AISI 304160,0 мм100,0 мм0,144
KADAMM КУ-П-6х4-7Р36×4-7 мм, нержавеющая сталь AISI 30464,0 мм7,0 ммнержавеющая сталь AISI 304160,0 мм100,0 ммуточняйте у менеджера
KADAMM КУ-П-6х4-86×4-8 мм, нержавеющая сталь AISI 30464,0 мм8,0 ммнержавеющая сталь AISI 304170,0 мм100,0 мм0,135
KADAMM КУ-П-6х7-96×7-9 мм, нержавеющая сталь AISI 30467,0 мм9,0 ммнержавеющая сталь AISI 304160,0 мм90,0 мм0,145
KADAMM КУ-П-6х7П6×7 мм, нержавеющая сталь AISI 3046——нержавеющая сталь AISI 304190,0 мм120,0 мм0,247
KADAMM КУ-П-6х9-116×9-11 мм, нержавеющая сталь AISI 30469,0 мм11,0 ммнержавеющая сталь AISI 304150,0 мм90,0 мм0,178
KADAMM КУ-П-6х9-146×9-14 мм, нержавеющая сталь AISI 30469,0 мм14,0 ммнержавеющая сталь AISI 304260,0 мм190,0 мм0,245
KADAMM КУ-П-8х5-78×5-7 мм, нержавеющая сталь AISI 30485,0 мм7,0 ммнержавеющая сталь AISI 304160,0 мм100,0 мм0,126
KADAMM КУ-П-8х5-7.58×5-7.5 мм, нержавеющая сталь AISI 30485,0 мм7,5 ммнержавеющая сталь AISI 304200 мм130,0 мм0,340

Как выбрать исполнение КУ-П-М

  • Для KADAMM КУ-П-М важно, на что ставится крепление: уголок, труба или профиль — от этого зависит исполнение основания.
  • Пары кабелей разного диаметра в KADAMM КУ-П-М подбирают по колонкам «Кабель 1» и «Кабель 2» таблицы.
  • В заявке указывайте полный артикул строки таблицы, например KADAMM КУ-П-10х7-9.

К странице KADAMM КУ-П-М приложены техническое описание серии и каталог креплений KADAMM. Подберём исполнения под вашу трассу и поставим вместе с фидером и разъёмами.
