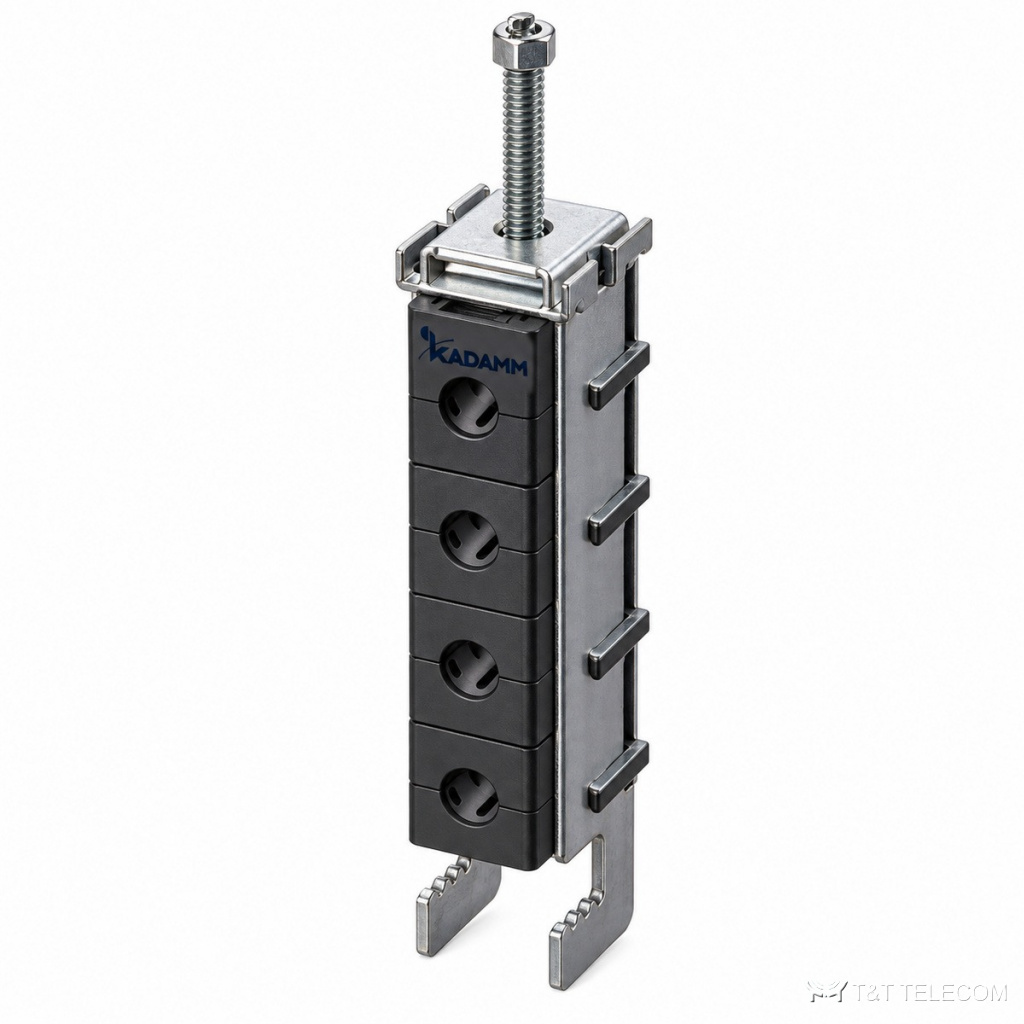

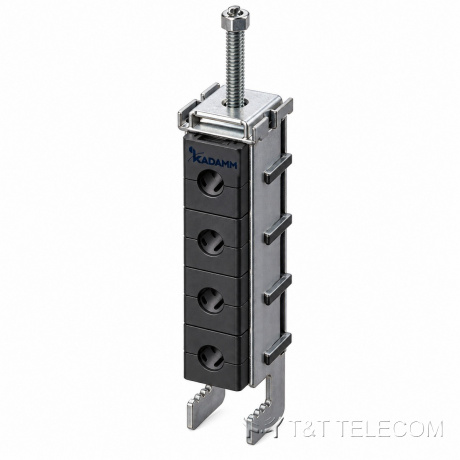

Крепёжные устройства кабеля на уголок (крюковые), тип В для кабелей оптики и питания KADAMM КУ-КВ-М, на 4–8 мест, кабели Ø4,5–22 мм
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Крепёжные устройства кабеля на уголок (крюковые), тип В для кабелей оптики и питания KADAMM КУ-КВ-М — серия из 2 исполнений, на 4–8 мест, кабели Ø4,5–22 мм.
Устройства KADAMM КУ-КВ-М собирают в одну трассу фидеры, оптику и кабели питания выносных радиомодулей на мачте или стойке. С KADAMM КУ-КВ-М кабели идут по уголку, трубе или профилю ровным пучком и не трутся о металл конструкции.
Что входит в серию КУ-КВ-М
Примеры исполнений KADAMM КУ-КВ-М: 4×10-11 мм; 6×Ø4,5–6 мм + 2×Ø12–22 мм. Кабели для KADAMM КУ-КВ-М — от 10 до 11 мм по наружному диаметру. Число мест под кабель в серии КУ-КВ-М: от 4 до 8. Масса одного исполнения КУ-КВ-М — от 0,18 до 0,2 кг брутто.
Материалы и условия работы
У серии KADAMM КУ-КВ-М: материал — нержавеющая сталь AISI 304; работа при −40…+85 °C; стойкость к УФ: ≥720 ч, по ISO4892.3-1994; соляной туман: ≥96 ч в камере соляного тумана, по ISO 9227:2017.
Характеристики KADAMM КУ-КВ-М
| Параметр | Значение |
|---|---|
| Материал металлических частей | нержавеющая сталь AISI 304 |
| Материал держателя (блока) | полиамид PA6 |
| Цвет держателя | чёрный |
| Ширина | 41,5 мм |
| Длина | 33,0 мм |
| Высота | 175,0 мм / 215,0 мм (по исполнению) |
| Рабочая температура | −40…+85 °C |
| Коррозионная стойкость (соляной туман) | ≥96 ч в камере соляного тумана, по ISO 9227:2017 |
| Стойкость к УФ-излучению | ≥720 ч, по ISO4892.3-1994 |
| Вибростойкость | ≥6ч, по IEC 60068-2-6-2007 |
Исполнения KADAMM КУ-КВ-М
| Артикул | Исполнение | Число кабелей | Диаметр кабеля, мин. | Диаметр кабеля, макс. | Кабель 1: диаметр, мин. | Кабель 1: диаметр, макс. | Кабель 2: диаметр, мин. | Кабель 2: диаметр, макс. | Масса брутто, кг |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КУ-КВ-4х10-11 | 4×10-11 мм | 4 | 10,0 мм | 11,0 мм | — | — | — | — | 0,18 |
| KADAMM КУ-КВ-6х4.5-6+2х12-22 | 6×Ø4,5–6 мм + 2×Ø12–22 мм | 8 | — | — | 4,5 мм | 6,0 мм | 12,0 мм | 22,0 мм | 0,197 |
Как выбрать исполнение КУ-КВ-М
- Для KADAMM КУ-КВ-М важно, на что ставится крепление: уголок, труба или профиль — от этого зависит исполнение основания.
- Пары кабелей разного диаметра в KADAMM КУ-КВ-М подбирают по колонкам «Кабель 1» и «Кабель 2» таблицы.
- В заявке указывайте полный артикул строки таблицы, например KADAMM КУ-КВ-4х10-11.
К странице KADAMM КУ-КВ-М приложены техническое описание серии и каталог креплений KADAMM. Подберём исполнения под вашу трассу и поставим вместе с фидером и разъёмами.
