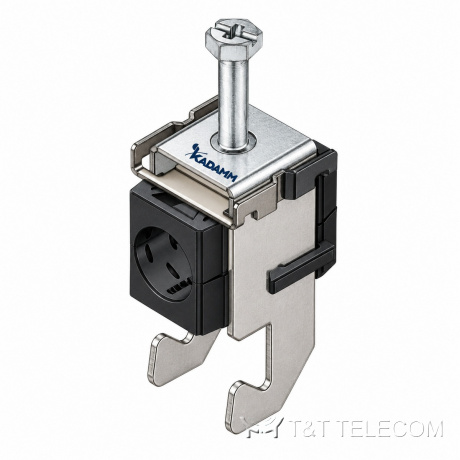

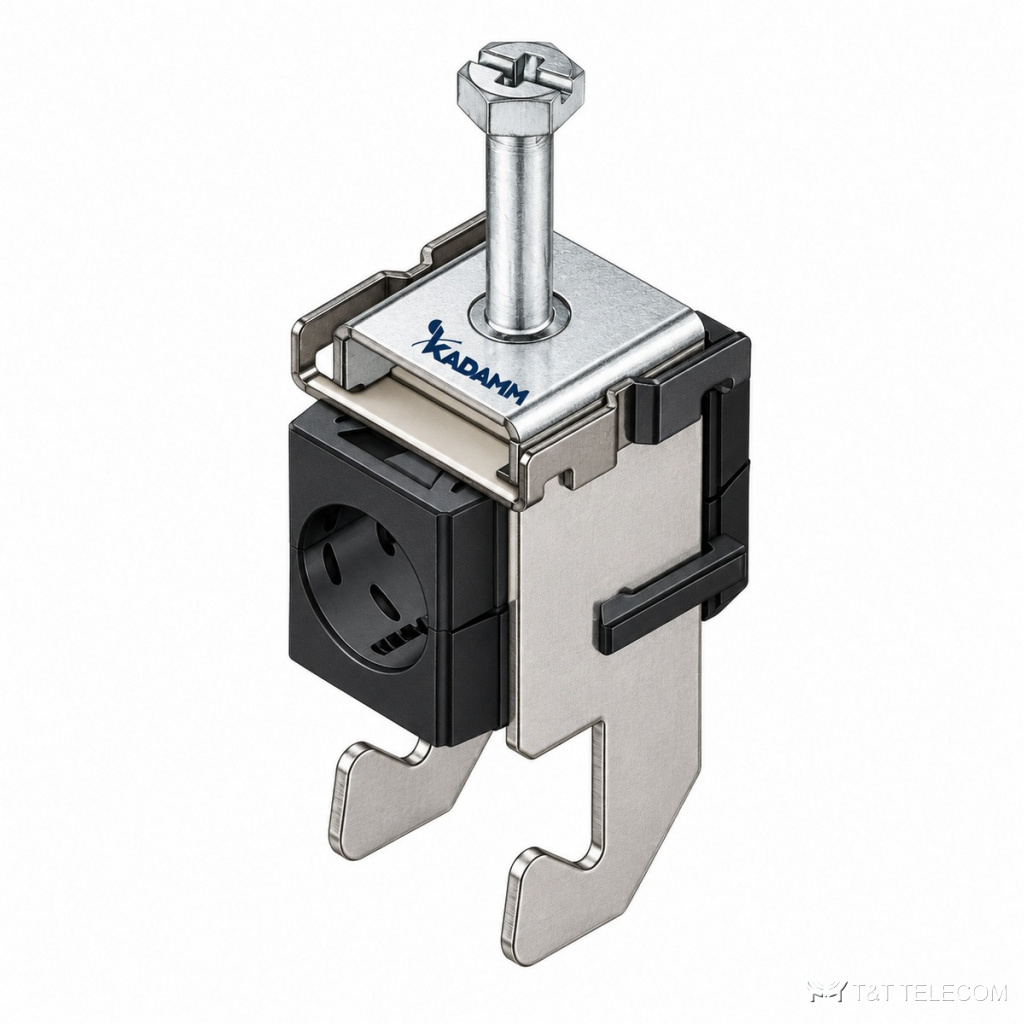

Крепёжные устройства кабеля на уголок (крюковые), тип С KADAMM КУ-КС — серия из 10 исполнений, на 1–3 места, фидеры 1/2–1-1/4", кабели Ø4–22 мм.
Устройства KADAMM КУ-КС собирают в одну трассу фидеры, оптику и кабели питания выносных радиомодулей на мачте или стойке. С KADAMM КУ-КС кабели идут по уголку, трубе или профилю ровным пучком и не трутся о металл конструкции.
Что входит в серию КУ-КС
Примеры исполнений KADAMM КУ-КС: 1×1/2"; 1×7/8"; 2×1-1/4". Кабели для KADAMM КУ-КС — от 4 до 40 мм по наружному диаметру. Число мест под кабель в серии КУ-КС: от 1 до 3. Масса одного исполнения КУ-КС — от 0,07 до 0,24 кг брутто. Длина изделий КУ-КС по таблице — от 22,5 до 56,7 мм.
Материалы и условия работы
У серии KADAMM КУ-КС: материал — нержавеющая сталь AISI 304; работа при −40…+85 °C; стойкость к УФ: ≥720 ч, по ISO4892.3-1994.
Характеристики KADAMM КУ-КС
| Параметр | Значение |
|---|---|
| Материал металлических частей | нержавеющая сталь AISI 304 |
| Материал держателя (блока) | полиамид PA6 |
| Цвет держателя | чёрный |
| Рабочая температура | −40…+85 °C |
| Механическая прочность | двукратный вес кабеля |
| Стойкость к УФ-излучению | ≥720 ч, по ISO4892.3-1994 |
| Вибростойкость | ≥6 ч, по IEC 60068-2-6-2007 |
| Высота | по исполнению |
| Ширина | 41,5 мм / 45,0 мм (по исполнению) |
Исполнения KADAMM КУ-КС
| Артикул | Исполнение | Число кабелей | Диаметр кабеля, мин. | Диаметр кабеля, макс. | Длина | Масса брутто, кг |
|---|---|---|---|---|---|---|
| KADAMM КУ-КС-1х1/2 | 1×1/2" | 1 | 15,0 мм | 17,0 мм | 33,0 мм | 0,070 |
| KADAMM КУ-КС-1х7/8 | 1×7/8" | 1 | 26,0 мм | 28,0 мм | 44,5 мм | 0,099 |
| KADAMM КУ-КС-2х1.1/4 | 2×1-1/4" | 2 | 38,0 мм | 40,0 мм | 56,7 мм | 0,228 |
| KADAMM КУ-КС-2х1/2 | 2×1/2" | 2 | 15,0 мм | 17,0 мм | 33,0 мм | 0,102 |
| KADAMM КУ-КС-2х1/2С | 2×1/2" суперфлекс | 2 | 13,0 мм | 14,0 мм | 33,0 мм | 0,102 |
| KADAMM КУ-КС-3х1.1/4 | 3×1-1/4" | 3 | 38,0 мм | 40,0 мм | 56,7 мм | 0,239 |
| KADAMM КУ-КС-3х1/2 | 3×1/2" | 3 | 15,0 мм | 17,0 мм | 33,0 мм | 0,134 |
| KADAMM КУ-КС-3х4-12 | 3×4-12 мм | 3 | 4,0 мм | 12,0 мм | 22,5 мм | 0,099 |
| KADAMM КУ-КС-3х7-22 | 3×7-22 мм | 3 | 7,0 мм | 22,0 мм | 33,0 мм | 0,154 |
| KADAMM КУ-КС-3х7/8 | 3×7/8" | 3 | 26,0 мм | 28,0 мм | 44,5 мм | 0,206 |
Как выбрать исполнение КУ-КС
- Для KADAMM КУ-КС важно, на что ставится крепление: уголок, труба или профиль — от этого зависит исполнение основания.
- Пары кабелей разного диаметра в KADAMM КУ-КС подбирают по колонкам «Кабель 1» и «Кабель 2» таблицы.
- В заявке указывайте полный артикул строки таблицы, например KADAMM КУ-КС-1х1/2.
К странице KADAMM КУ-КС приложены техническое описание серии и каталог креплений KADAMM. Подберём исполнения под вашу трассу и поставим вместе с фидером и разъёмами.
