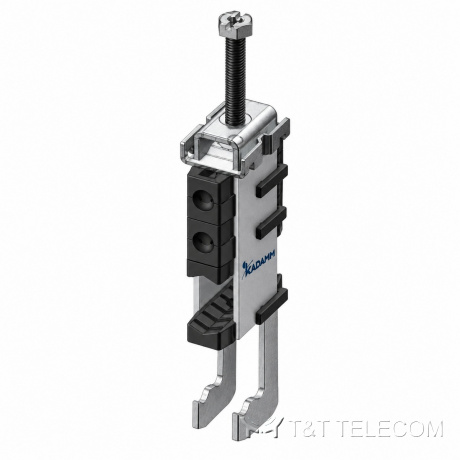

Крепёжные устройства кабеля на уголок (крюковые), тип М комбинированные (оптика + питание RRU) KADAMM КУ-КМ-К, на 3–20 мест, кабели Ø4–26 мм
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

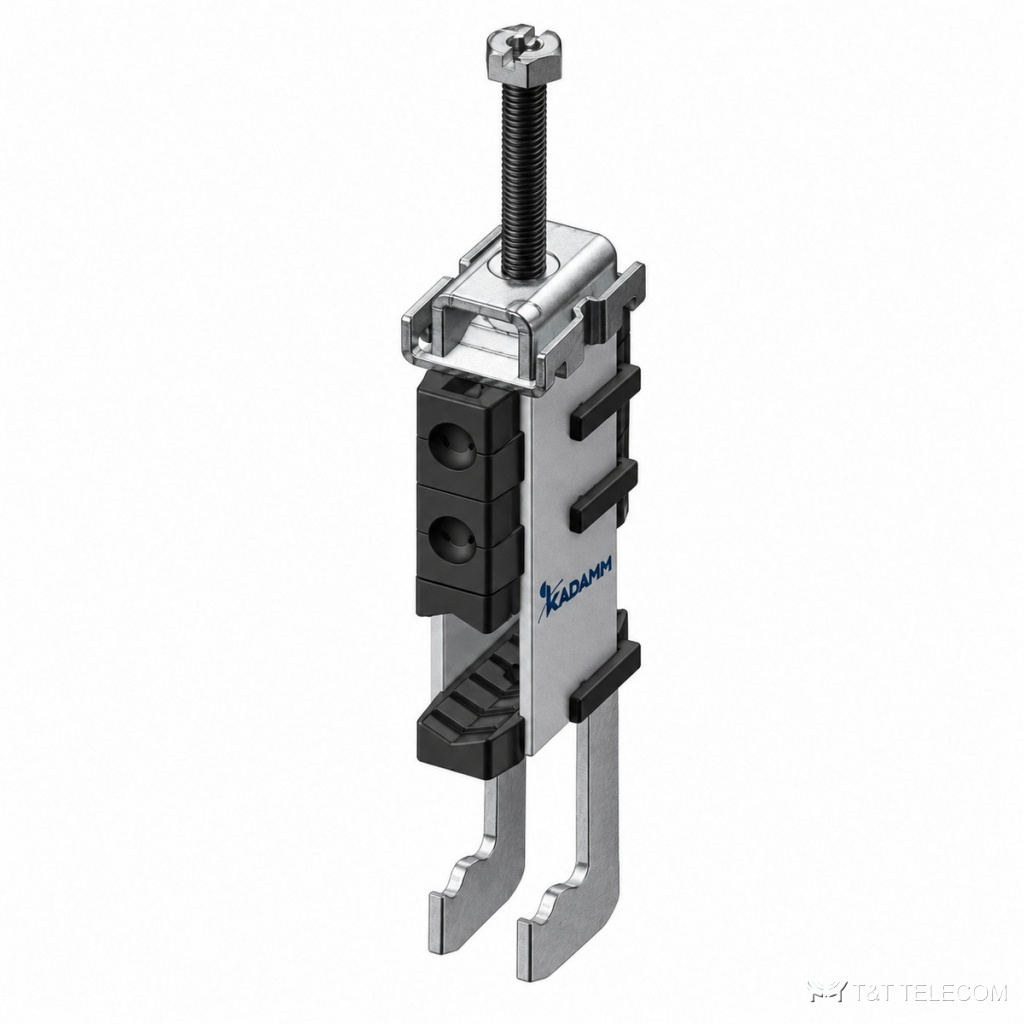

Крепёжные устройства кабеля на уголок (крюковые), тип М комбинированные (оптика + питание RRU) KADAMM КУ-КМ-К — серия из 27 исполнений, на 3–20 мест, кабели Ø4–26 мм.
Устройства KADAMM КУ-КМ-К собирают в одну трассу фидеры, оптику и кабели питания выносных радиомодулей на мачте или стойке. С KADAMM КУ-КМ-К кабели идут по уголку, трубе или профилю ровным пучком и не трутся о металл конструкции.
Что входит в серию КУ-КМ-К
Примеры исполнений KADAMM КУ-КМ-К: 10×5-8 мм + 3×11-22 мм; 12×5-7 мм + 6×10-22 мм; 12×5-7 мм + 8×10-22 мм. Кабели для KADAMM КУ-КМ-К — от 4,5 до 26 мм по наружному диаметру. Число мест под кабель в серии КУ-КМ-К: от 3 до 20. Масса одного исполнения КУ-КМ-К — от 0,1 до 0,34 кг брутто. Длина изделий КУ-КМ-К по таблице — от 22,5 до 57 мм.
Материалы и условия работы
У серии KADAMM КУ-КМ-К: материал — нержавеющая сталь AISI 304; работа при −40…+85 °C; стойкость к УФ: ≥720 ч, по ISO4892.3-1994.
Характеристики KADAMM КУ-КМ-К
| Параметр | Значение |
|---|---|
| Материал металлических частей | нержавеющая сталь AISI 304 |
| Цвет держателя | чёрный |
| Материал держателя (блока) | полиамид PA6 (у части исполнений) |
| Рабочая температура | −40…+85 °C |
| Механическая прочность | двукратный вес кабеля |
| Стойкость к УФ-излучению | ≥720 ч, по ISO4892.3-1994 |
| Вибростойкость | ≥6 ч, по IEC 60068-2-6-2007 |
| Высота | по исполнению |
| Ширина | 41,5 мм / 45,0 мм (по исполнению) |
Исполнения KADAMM КУ-КМ-К
| Артикул | Исполнение | Число кабелей | Кабель 1: диаметр, мин. | Кабель 1: диаметр, макс. | Кабель 2: диаметр, мин. | Кабель 2: диаметр, макс. | Длина | Масса брутто, кг |
|---|---|---|---|---|---|---|---|---|
| KADAMM КУ-КМ-10х5-8+3х11-22 | 10×5-8 мм + 3×11-22 мм | 13 | — | 8,0 мм | 11,0 мм | 22,0 мм | 44,5 мм | 0,324 |
| KADAMM КУ-КМ-12х5-7+6х10-22 | 12×5-7 мм + 6×10-22 мм | 18 | — | 7,0 мм | 10,0 мм | 22,0 мм | 56,7 мм | 0,302 |
| KADAMM КУ-КМ-12х5-7+8х10-22 | 12×5-7 мм + 8×10-22 мм | 20 | — | 7,0 мм | 10,0 мм | 22,0 мм | 56,7 мм | 0,338 |
| KADAMM КУ-КМ-1х10-11+3х12-22 | 1×10-11 мм + 3×12-22 мм | 4 | 10,0 мм | 11,0 мм | 12,0 мм | 22,0 мм | 33,0 мм | 0,203 |
| KADAMM КУ-КМ-1х5-7+4х9-12 | 1×5-7 мм + 4×9-12 мм | 5 | — | 7,0 мм | 9,0 мм | 12,0 мм | 22,5 мм | 0,140 |
| KADAMM КУ-КМ-1х9-14+1х6-9+1х15-25 | 1×9-14 мм + 1×6-9 мм + 1×15-25 мм | 3 | 9,0 мм | 14,0 мм | 6,0 мм | 9,0 мм | 44,5 мм | 0,245 |
| KADAMM КУ-КМ-1х9-14+1х6-9+2х15-25 | 1×9-14 мм + 1×6-9 мм + 2×15-25 мм | 4 | 9,0 мм | 14,0 мм | 6,0 мм | 9,0 мм | 44,5 мм | 0,265 |
| KADAMM КУ-КМ-2х4.5-6+1х12-22 | 2×4.5-6 мм + 1×12-22 мм | 3 | 4,5 мм | 6,0 мм | 12,0 мм | 22,0 мм | 33,0 мм | 0,098 |
| KADAMM КУ-КМ-2х4.5-7+2х15-17 | 2×4.5-7 мм + 2×15-17 мм | 4 | 4,5 мм | 7,0 мм | 15,0 мм | 17,0 мм | 33,0 мм | 0,152 |
| KADAMM КУ-КМ-2х4.5-7+6х8-9+3х13-22 | 2×4.5-7 мм + 6×8-9 мм + 3×13-22 мм | 11 | 4,5 мм | 7,0 мм | 8,0 мм | 9,0 мм | 33,0 мм | 0,247 |
| KADAMM КУ-КМ-2х5-7+1х4-12 | 2×5-7 мм + 1×4-12 мм | 3 | — | 7,0 мм | 4,0 мм | 12,0 мм | 22,5 мм | 0,102 |
| KADAMM КУ-КМ-2х5-8+3х11-22 | 2×5-8 мм + 3×11-22 мм | 5 | — | 8,0 мм | 11,0 мм | 22,0 мм | 44,5 мм | 0,224 |
| KADAMM КУ-КМ-2х6-10+3х16-21 | 2×6-10 мм + 3×16-21 мм | 5 | 6,0 мм | 10,0 мм | 16,0 мм | 21,0 мм | 33,0 мм | 0,261 |
| KADAMM КУ-КМ-2х8-9+3х12-22 | 2×8-9 мм + 3×12-22 мм | 5 | 8,0 мм | 9,0 мм | 12,0 мм | 22,0 мм | 33,0 мм | 0,183 |
| KADAMM КУ-КМ-3х12-26+4х7-10 | 3×12-26 мм + 4×7-10 мм | 7 | 12,0 мм | 26,0 мм | 7,0 мм | 10,0 мм | 44,5 мм | 0,262 |
| KADAMM КУ-КМ-4х4.5-7+3х7-22 | 4×4.5-7 мм + 3×7-22 мм | 7 | 4,5 мм | 7,0 мм | 7,0 мм | 22,0 мм | 33,0 мм | 0,209 |
| KADAMM КУ-КМ-4х5-7+3х12-26 | 4×5-7 мм + 3×12-26 мм | 7 | — | 7,0 мм | 12,0 мм | 26,0 мм | 44,5 мм | 0,248 |
| KADAMM КУ-КМ-4х7-12+2х15-25 | 4×7-12 мм + 2×15-25 мм | 6 | 7,0 мм | 12,0 мм | 15,0 мм | 25,0 мм | 44,5 мм | 0,265 |
| KADAMM КУ-КМ-4х7-8+2х13-22 | 4×7-8 мм + 2×13-22 мм | 6 | 7,0 мм | 8,0 мм | 13,0 мм | 22,0 мм | 33,0 мм | 0,168 |
| KADAMM КУ-КМ-4х7-8+3х13-22 | 4×7-8 мм + 3×13-22 мм | 7 | 7,0 мм | 8,0 мм | 12,0 мм | 22,0 мм | 33,0 мм | 0,178 |
| KADAMM КУ-КМ-4х9-14+2х15-25 | 4×9-14 мм + 2×15-25 мм | 6 | 9,0 мм | 14,0 мм | 15,0 мм | 25,0 мм | 44,5 мм | 0,262 |
| KADAMM КУ-КМ-6х4.5-7+3х14.6-20.6 | 6×4.5-7 мм + 3×14.6-20.6 мм | 9 | 4,5 мм | 7,0 мм | 14,6 мм | 20,6 мм | 33,0 мм | 0,209 |
| KADAMM КУ-КМ-6х5-7+3х20-25 | 6×5-7 мм + 3×20-25 мм | 9 | — | 7,0 мм | 20,0 мм | 25,0 мм | 57,0 мм | 0,297 |
| KADAMM КУ-КМ-6х5-7+6х10-22 | 6×5-7 мм + 6×10-22 мм | 12 | — | 7,0 мм | 10,0 мм | 22,0 мм | 56,7 мм | 0,263 |
| KADAMM КУ-КМ-6х5-8+4х12-22 | 6×5-8 мм + 4×12-22 мм | 10 | — | 8,0 мм | 12,0 мм | 22,0 мм | 56,7 мм | 0,241 |
| KADAMM КУ-КМ-8х4.5-7+3х10-22 | 8×4.5-7 мм + 3×10-22 мм | 11 | 4,5 мм | 7,0 мм | 10,0 мм | 22,0 мм | 33,0 мм | 0,247 |
| KADAMM КУ-КМ-8х5-8+3х11-22 | 8×5-8 мм + 3×11-22 мм | 11 | — | 8,0 мм | 11,0 мм | 22,0 мм | 44,5 мм | 0,304 |
Как выбрать исполнение КУ-КМ-К
- Для KADAMM КУ-КМ-К важно, на что ставится крепление: уголок, труба или профиль — от этого зависит исполнение основания.
- Пары кабелей разного диаметра в KADAMM КУ-КМ-К подбирают по колонкам «Кабель 1» и «Кабель 2» таблицы.
- В заявке указывайте полный артикул строки таблицы, например KADAMM КУ-КМ-10х5-8+3х11-22.
К странице KADAMM КУ-КМ-К приложены техническое описание серии и каталог креплений KADAMM. Подберём исполнения под вашу трассу и поставим вместе с фидером и разъёмами.
