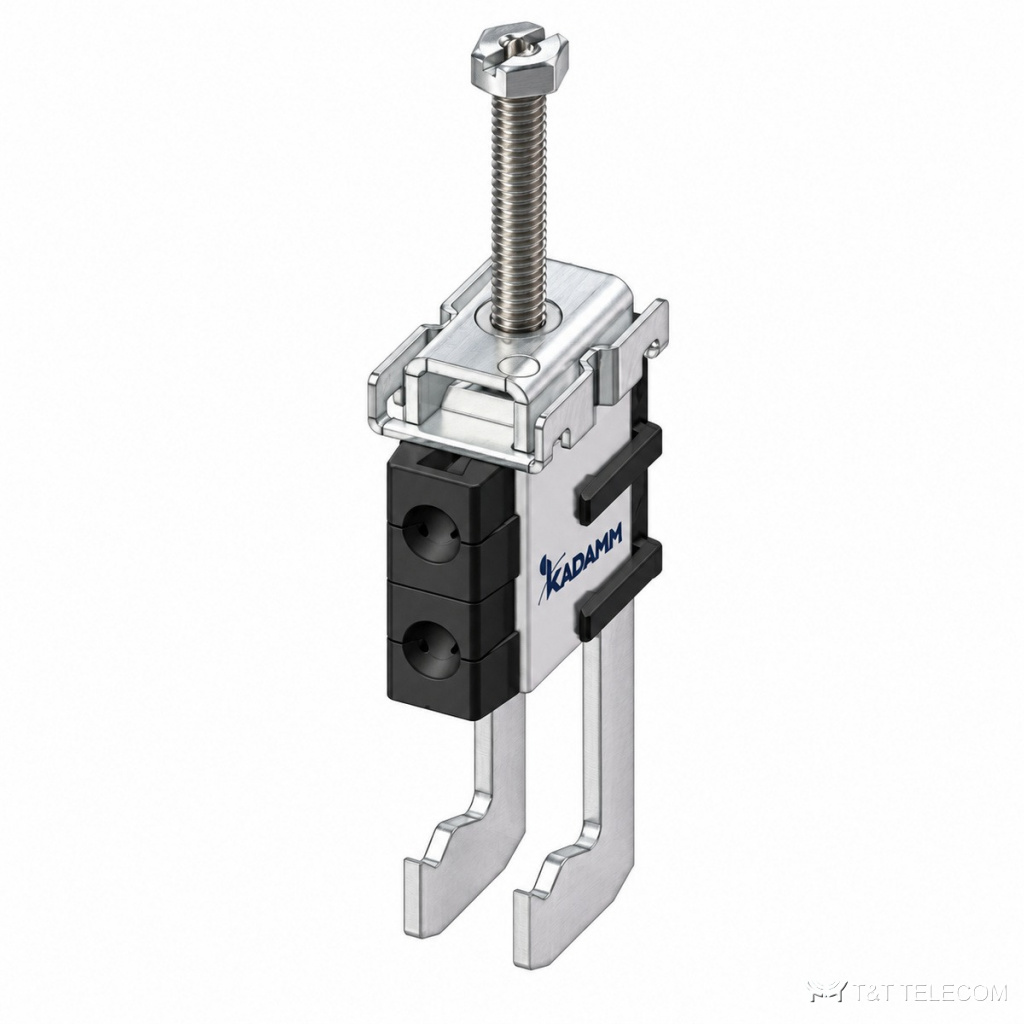

Крепёжные устройства кабеля на уголок (крюковые), тип М для кабелей оптики и питания KADAMM КУ-КМ-М, на 1–12 мест, кабели Ø4–34 мм

Крепёжные устройства кабеля на уголок (крюковые), тип М для кабелей оптики и питания KADAMM КУ-КМ-М, на 1–12 мест, кабели Ø4–34 мм
Крепёжные устройства кабеля на уголок и трубу
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: крепления и монтаж АФУKADAMM КУ-КМ-М — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

Крепёжные устройства кабеля на уголок (крюковые), тип М для кабелей оптики и питания KADAMM КУ-КМ-М — серия из 29 исполнений, на 1–12 мест, кабели Ø4–34 мм.

Устройства KADAMM КУ-КМ-М собирают в одну трассу фидеры, оптику и кабели питания выносных радиомодулей на мачте или стойке. С KADAMM КУ-КМ-М кабели идут по уголку, трубе или профилю ровным пучком и не трутся о металл конструкции.

Что входит в серию КУ-КМ-М

Примеры исполнений KADAMM КУ-КМ-М: 10×10-11 мм; 10×11-21 мм; 10×4.5-7 мм. Кабели для KADAMM КУ-КМ-М — от 4 до 34 мм по наружному диаметру. Число мест под кабель в серии КУ-КМ-М: от 1 до 12. Масса одного исполнения КУ-КМ-М — от 0,06 до 0,4 кг брутто. Длина изделий КУ-КМ-М по таблице — от 22,5 до 56,7 мм.

Материалы и условия работы

У серии KADAMM КУ-КМ-М: материал — нержавеющая сталь AISI 304; работа при −40…+85 °C; стойкость к УФ: ≥720 ч, по ISO4892.3-1994.

Характеристики KADAMM КУ-КМ-М

ПараметрЗначение
Материал металлических частейнержавеющая сталь AISI 304
Цвет держателячёрный
Материал держателя (блока)полиамид PA6 (у части исполнений)
Рабочая температура−40…+85 °C
Механическая прочностьдвукратный вес кабеля
Стойкость к УФ-излучению≥720 ч, по ISO4892.3-1994
Вибростойкость≥6 ч, по IEC 60068-2-6-2007
Высотапо исполнению
Ширина41,5 мм / 45,0 мм (по исполнению)

Исполнения KADAMM КУ-КМ-М

АртикулИсполнениеЧисло кабелейДиаметр кабеля, мин.Диаметр кабеля, макс.ДлинаМасса брутто, кг
KADAMM КУ-КМ-10х10-1110×10-11 мм1010,0 мм11,0 мм44,5 мм0,190
KADAMM КУ-КМ-10х11-2110×11-21 мм1011,0 мм21,0 мм56,7 мм0,345
KADAMM КУ-КМ-10х4.5-710×4.5-7 мм104,5 мм7,0 мм33,0 мм0,143
KADAMM КУ-КМ-12х10-1112×10-11 мм1210,0 мм11,0 мм44,5 мм0,208
KADAMM КУ-КМ-12х11-2112×11-21 мм1211,0 мм21,0 мм56,7 мм0,395
KADAMM КУ-КМ-12х4.5-712×4.5-7 мм124,5 мм7,0 мм33,0 мм0,167
KADAMM КУ-КМ-1х10-111×10-11 мм110,0 мм11,0 мм22,5 мм0,055
KADAMM КУ-КМ-1х4-121×4-12 мм14,0 мм12,0 мм22,5 мм0,058
KADAMM КУ-КМ-2х10-112×10-11 мм210,0 мм11,0 мм33,0 мм0,113
KADAMM КУ-КМ-2х4-122×4-12 мм24,0 мм12,0 мм22,5 мм0,081
KADAMM КУ-КМ-2х4.5-72×4.5-7 мм24,5 мм7,0 мм33,0 мм0,082
KADAMM КУ-КМ-2х5-72×5-7 мм2—7,0 мм22,5 мм0,073
KADAMM КУ-КМ-2х9.5-10.52×9.5-10.5 мм29,5 мм10,5 мм22,5 мм0,065
KADAMM КУ-КМ-3х10-113×10-11 мм310,0 мм11,0 мм33,0 мм0,146
KADAMM КУ-КМ-3х12-223×12-22 мм312,0 мм22,0 мм33,0 мм0,158
KADAMM КУ-КМ-3х13-143×13-14 мм313,0 мм14,0 мм33,0 мм0,146
KADAMM КУ-КМ-3х22-343×22-34 мм322,0 мм34,0 мм44,5 мм0,285
KADAMM КУ-КМ-3х4-123×4-12 мм34,0 мм12,0 мм22,5 мм0,105
KADAMM КУ-КМ-3х9.5-10.53×9.5-10.5 мм39,5 мм10,5 мм22,5 мм0,081
KADAMM КУ-КМ-4х10-114×10-11 мм410,0 мм11,0 мм44,5 мм0,117
KADAMM КУ-КМ-4х10-224×10-22 мм410,0 мм22,0 мм56,7 мм0,182
KADAMM КУ-КМ-4х4-124×4-12 мм44,0 мм12,0 мм22,5 мм0,127
KADAMM КУ-КМ-4х4.5-74×4.5-7 мм44,5 мм7,0 мм33,0 мм0,091
KADAMM КУ-КМ-4х5-74×5-7 мм4—7,0 мм22,5 мм0,098
KADAMM КУ-КМ-6х10-116×10-11 мм610,0 мм11,0 мм44,5 мм0,143
KADAMM КУ-КМ-6х4.5-76×4.5-7 мм64,5 мм7,0 мм33,0 мм0,113
KADAMM КУ-КМ-8х10-118×10-11 мм810,0 мм11,0 мм44,5 мм0,195
KADAMM КУ-КМ-8х10-228×10-22 мм810,0 мм22,0 мм56,7 мм0,293
KADAMM КУ-КМ-8х4.5-78×4.5-7 мм84,5 мм7,0 мм33,0 мм0,125

Как выбрать исполнение КУ-КМ-М

  • Для KADAMM КУ-КМ-М важно, на что ставится крепление: уголок, труба или профиль — от этого зависит исполнение основания.
  • Пары кабелей разного диаметра в KADAMM КУ-КМ-М подбирают по колонкам «Кабель 1» и «Кабель 2» таблицы.
  • В заявке указывайте полный артикул строки таблицы, например KADAMM КУ-КМ-10х10-11.

К странице KADAMM КУ-КМ-М приложены техническое описание серии и каталог креплений KADAMM. Подберём исполнения под вашу трассу и поставим вместе с фидером и разъёмами.
