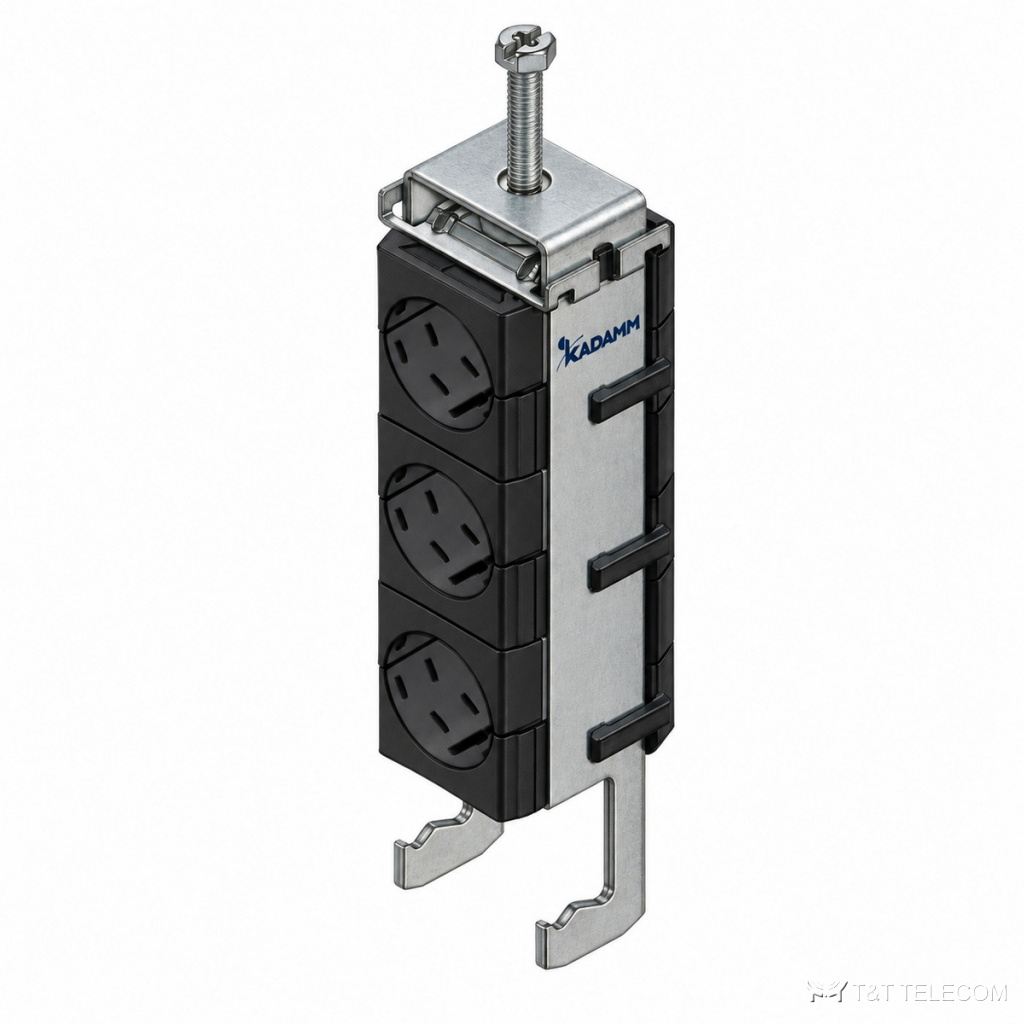

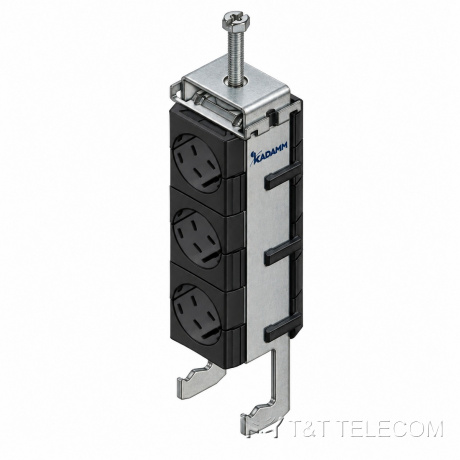

Крепёжные устройства кабеля на уголок (крюковые), тип М для фидера KADAMM КУ-КМ, на 1–12 мест, фидеры 1/2–1-5/8"

Name: Крепёжные устройства кабеля на уголок (крюковые), тип М для фидера KADAMM КУ-КМ, на 1–12 мест, фидеры 1/2–1-5/8"
Brand: KADAMM
SKU: KADAMM КУ-КМ

Крепёжные устройства кабеля на уголок и трубу

ПроизводительKADAMM

Ценапо запросу

Каталог KADAMM: крепления и монтаж АФУ KADAMM КУ-КМ — техническое описание

Доставка по Россиии СНГ с ведущими транспортными операторами
Составим ТЗинженеры разберутся в вашей задаче
Выезд инженерана место, чтобы оценить задачу
Монтаж и пусконаладкасопровождение на всём сроке службы
Военный регистрработаем с предприятиями ВПК

Крепёжные устройства кабеля на уголок (крюковые), тип М для фидера KADAMM КУ-КМ — серия из 23 исполнений, на 1–12 мест, фидеры 1/2–1-5/8".

С KADAMM КУ-КМ кабели идут по уголку, трубе или профилю ровным пучком и не трутся о металл конструкции. Устройства KADAMM КУ-КМ собирают в одну трассу фидеры, оптику и кабели питания выносных радиомодулей на мачте или стойке.

Что входит в серию КУ-КМ

Примеры исполнений KADAMM КУ-КМ: 12×1/2"; 12×1/2" суперфлекс; 1×1-5/8". Кабели для KADAMM КУ-КМ — от 13 до 50 мм по наружному диаметру. Число мест под кабель в серии КУ-КМ: от 1 до 12. Масса одного исполнения КУ-КМ — от 0,07 до 0,33 кг брутто. Длина изделий КУ-КМ по таблице — от 33 до 81 мм.

Материалы и условия работы

У серии KADAMM КУ-КМ: материал — нержавеющая сталь AISI 304; работа при −40…+85 °C; стойкость к УФ: ≥720 ч, по ISO 4892.3-1994 / ≥720 ч, по ISO4892.3-1994 (по исполнению).

Характеристики KADAMM КУ-КМ

Параметр	Значение
Материал металлических частей	нержавеющая сталь AISI 304
Материал держателя (блока)	полиамид PA6
Цвет держателя	чёрный
Рабочая температура	−40…+85 °C
Механическая прочность	двукратный вес кабеля
Вибростойкость	≥6 ч, по IEC 60068-2-6-2007
Стойкость к УФ-излучению	≥720 ч, по ISO 4892.3-1994 / ≥720 ч, по ISO4892.3-1994 (по исполнению)
Высота	по исполнению
Ширина	41,5 мм / 45,0 мм (по исполнению)

Исполнения KADAMM КУ-КМ

Артикул	Исполнение	Число кабелей	Диаметр кабеля, мин.	Диаметр кабеля, макс.	Длина	Масса брутто, кг
KADAMM КУ-КМ-12х1/2	12×1/2"	12	15,0 мм	17,0 мм	56,7 мм	0,272
KADAMM КУ-КМ-12х1/2С	12×1/2" суперфлекс	12	—	—	56,7 мм	0,258
KADAMM КУ-КМ-1х1.5/8	1×1-5/8"	1	48,0 мм	50,0 мм	68,0 мм	0,183
KADAMM КУ-КМ-1х1/2	1×1/2"	1	15,0 мм	17,0 мм	33,0 мм	0,075
KADAMM КУ-КМ-1х7/8	1×7/8"	1	26,0 мм	28,0 мм	44,5 мм	0,102
KADAMM КУ-КМ-2х1/2	2×1/2"	2	15,0 мм	17,0 мм	33,0 мм	0,107
KADAMM КУ-КМ-2х1/2С	2×1/2" суперфлекс	2	13,0 мм	14,0 мм	33,0 мм	0,113
KADAMM КУ-КМ-2х7/8	2×7/8"	2	26,0 мм	28,0 мм	44,5 мм	0,151
KADAMM КУ-КМ-3х1/2	3×1/2"	3	—	—	33,0 мм	0,139
KADAMM КУ-КМ-3х7/8	3×7/8"	3	26,0 мм	28,0 мм	44,5 мм	0,203
KADAMM КУ-КМ-4х1/2	4×1/2"	4	15,0 мм	17,0 мм	56,7 мм	0,157
KADAMM КУ-КМ-4х1/2Р2	4×1/2"	4	—	—	33,0 мм	0,174
KADAMM КУ-КМ-4х1/2С	4×1/2" суперфлекс	4	13,0 мм	14,0 мм	33,0 мм	0,174
KADAMM КУ-КМ-4х7/8	4×7/8"	2	26,0 мм	28,0 мм	44,5 мм	0,256
KADAMM КУ-КМ-5х1/2	5×1/2"	5	15,0 мм	17,0 мм	33,0 мм	0,194
KADAMM КУ-КМ-5х1/2С	5×1/2" суперфлекс	5	13,0 мм	14,0 мм	33,0 мм	0,210
KADAMM КУ-КМ-5х7/8	5×7/8"	5	26,0 мм	28,0 мм	44,5 мм	0,282
KADAMM КУ-КМ-6х1/2	6×1/2"	6	15,0 мм	17,0 мм	56,7 мм	0,199
KADAMM КУ-КМ-6х1/2С	6×1/2" суперфлекс	6	13,0 мм	14,0 мм	56,7 мм	0,199
KADAMM КУ-КМ-6х7/8	6×7/8"	6	26,0 мм	28,0 мм	81,0 мм	0,312
KADAMM КУ-КМ-8х1/2	8×1/2"	8	15,0 мм	17,0 мм	56,7 мм	0,240
KADAMM КУ-КМ-8х1/2С	8×1/2" суперфлекс	8	13,0 мм	14,0 мм	56,7 мм	0,240
KADAMM КУ-КМ-8х7/8	8×7/8"	8	26,0 мм	28,0 мм	81,0 мм	0,332

Как выбрать исполнение КУ-КМ

Пары кабелей разного диаметра в KADAMM КУ-КМ подбирают по колонкам «Кабель 1» и «Кабель 2» таблицы.
Для KADAMM КУ-КМ важно, на что ставится крепление: уголок, труба или профиль — от этого зависит исполнение основания.
В заявке указывайте полный артикул строки таблицы, например KADAMM КУ-КМ-12х1/2.

К странице KADAMM КУ-КМ приложены техническое описание серии и каталог креплений KADAMM. Подберём исполнения под вашу трассу и поставим вместе с фидером и разъёмами.
