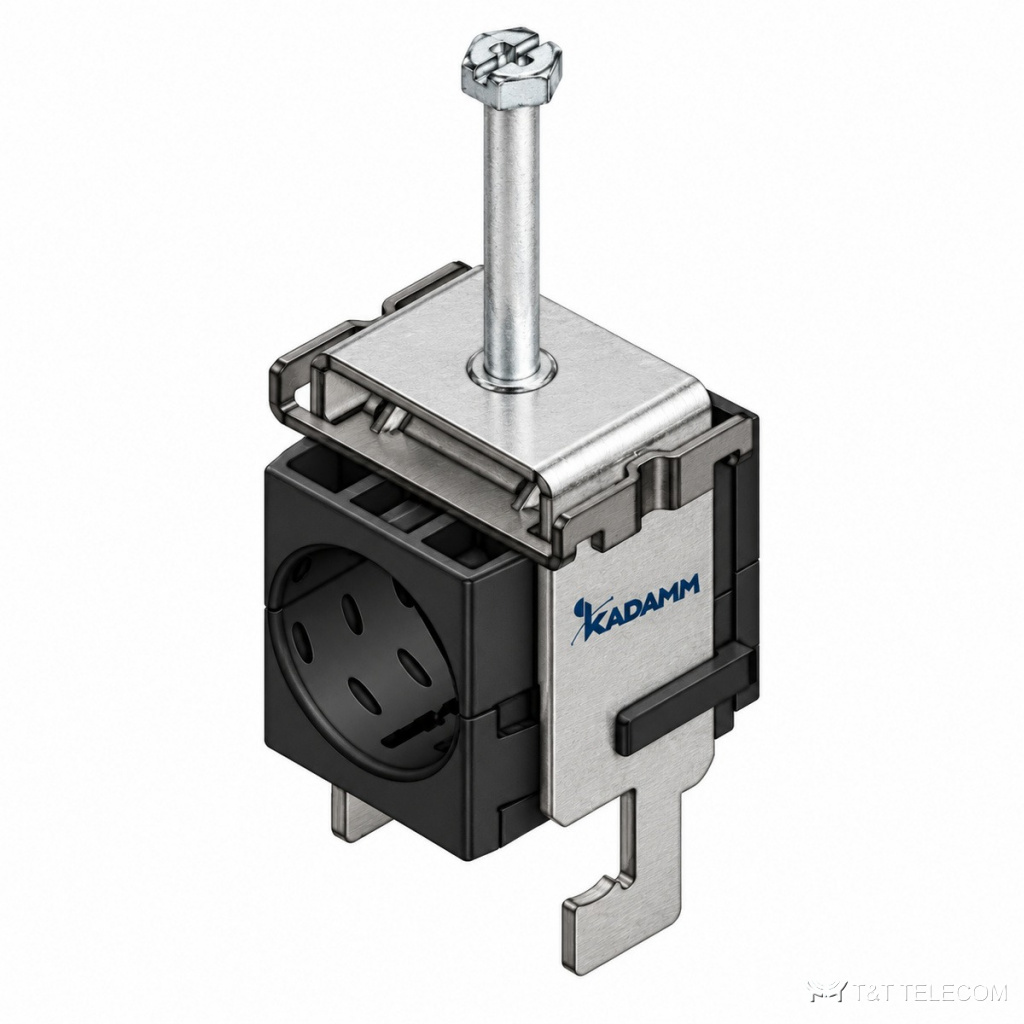

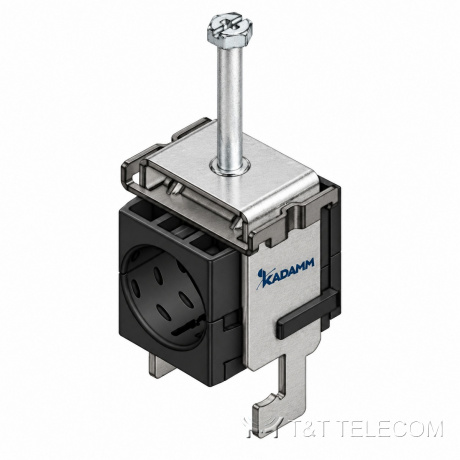

Крепёжные устройства кабеля на уголок (крюковые), тип Е KADAMM КУ-КЕ, на 1–9 мест, фидеры 7/8", кабели Ø4,5–46 мм
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Крепёжные устройства кабеля на уголок (крюковые), тип Е KADAMM КУ-КЕ — серия из 17 исполнений, на 1–9 мест, фидеры 7/8", кабели Ø4,5–46 мм.
С KADAMM КУ-КЕ кабели идут по уголку, трубе или профилю ровным пучком и не трутся о металл конструкции. Устройства KADAMM КУ-КЕ собирают в одну трассу фидеры, оптику и кабели питания выносных радиомодулей на мачте или стойке.
Что входит в серию КУ-КЕ
Примеры исполнений KADAMM КУ-КЕ: 1×11-34 мм; 1×21-23 мм; 1×30-32 мм. Кабели для KADAMM КУ-КЕ — от 7 до 38 мм по наружному диаметру. Число мест под кабель в серии КУ-КЕ: от 1 до 9. Длина изделий КУ-КЕ по таблице — от 33 до 56,7 мм.
Материалы и условия работы
У серии KADAMM КУ-КЕ: материал — нержавеющая сталь AISI 304; работа при −40…+85 °C; стойкость к УФ: ≥720 ч, по ISO4892.3-1994.
Характеристики KADAMM КУ-КЕ
| Параметр | Значение |
|---|---|
| Материал металлических частей | нержавеющая сталь AISI 304 |
| Материал держателя (блока) | полиамид PA6 |
| Цвет держателя | чёрный |
| Рабочая температура | −40…+85 °C |
| Механическая прочность | двукратный вес кабеля |
| Стойкость к УФ-излучению | ≥720 ч, по ISO4892.3-1994 |
| Вибростойкость | ≥6 ч, по IEC 60068-2-6-2007 |
| Высота | по исполнению |
| Ширина | 41,5 мм / 45,0 мм (по исполнению) |
| Масса брутто, кг | по исполнению |
Исполнения KADAMM КУ-КЕ
| Артикул | Исполнение | Число кабелей | Диаметр кабеля, мин. | Диаметр кабеля, макс. | Кабель 1: диаметр, мин. | Кабель 1: диаметр, макс. | Кабель 2: диаметр, мин. | Кабель 2: диаметр, макс. | Длина |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КУ-КЕ-1х11-34 | 1×11-34 мм | 1 | 11,0 мм | 34,0 мм | — | — | — | — | 44,5 мм |
| KADAMM КУ-КЕ-1х21-23 | 1×21-23 мм | 1 | 21,0 мм | 23,0 мм | — | — | — | — | 44,5 мм |
| KADAMM КУ-КЕ-1х30-32 | 1×30-32 мм | 1 | 30,0 мм | 32,0 мм | — | — | — | — | 56,7 мм |
| KADAMM КУ-КЕ-1х36-38 | 1×36-38 мм | 1 | 36,0 мм | 38,0 мм | — | — | — | — | 56,7 мм |
| KADAMM КУ-КЕ-1х7-22 | 1×7-22 мм | 1 | 7,0 мм | 22,0 мм | — | — | — | — | 33,0 мм |
| KADAMM КУ-КЕ-1х7/8 | 1×7/8" | 1 | 26,0 мм | 28,0 мм | — | — | — | — | 44,5 мм |
| KADAMM КУ-КЕ-2х12-22+4х4.5-7 | 2×12-22 мм + 4×4.5-7 мм | 6 | — | — | 12,0 мм | 22,0 мм | 4,5 мм | 7,0 мм | 33,0 мм |
| KADAMM КУ-КЕ-2х4.8-7+1х11-34 | 2×4.8-7 мм + 1×11-34 мм | 3 | — | — | 4,8 мм | 7,0 мм | 11,0 мм | 34,0 мм | 44,5 мм |
| KADAMM КУ-КЕ-2х7-22 | 2×7-22 мм | 2 | 7,0 мм | 22,0 мм | — | — | — | — | 33,0 мм |
| KADAMM КУ-КЕ-3х12-22+4х4.5-7 | 3×12-22 мм + 4×4.5-7 мм | 7 | — | — | 12,0 мм | 22,0 мм | 4,5 мм | 7,0 мм | 33,0 мм |
| KADAMM КУ-КЕ-3х12-22+6х4.5-7 | 3×12-22 мм + 6×4.5-7 мм | 9 | — | — | 12,0 мм | 22,0 мм | 4,5 мм | 7,0 мм | 33,0 мм |
| KADAMM КУ-КЕ-3х14-32 | 3×14-32 мм | 3 | 14,0 мм | 32,0 мм | — | — | — | — | 44,5 мм |
| KADAMM КУ-КЕ-3х5-8+1х16-46 | 3×5-8 мм + 1×16-46 мм | 4 | — | — | — | 8,0 мм | 16,0 мм | 46,0 мм | 56,7 мм |
| KADAMM КУ-КЕ-3х7-22 | 3×7-22 мм | 3 | 7,0 мм | 22,0 мм | — | — | — | — | 33,0 мм |
| KADAMM КУ-КЕ-4х12-22 | 4×12-22 мм | 4 | 12,0 мм | 22,0 мм | — | — | — | — | 33,0 мм |
| KADAMM КУ-КЕ-4х12-22+4х4.5-7 | 4×12-22 мм + 4×4.5-7 мм | 8 | — | — | 12,0 мм | 22,0 мм | 4,5 мм | 7,0 мм | 33,0 мм |
| KADAMM КУ-КЕ-4х14-32 | 4×14-32 мм | 4 | 14,0 мм | 32,0 мм | — | — | — | — | 44,5 мм |
Как выбрать исполнение КУ-КЕ
- Пары кабелей разного диаметра в KADAMM КУ-КЕ подбирают по колонкам «Кабель 1» и «Кабель 2» таблицы.
- Для KADAMM КУ-КЕ важно, на что ставится крепление: уголок, труба или профиль — от этого зависит исполнение основания.
- В заявке указывайте полный артикул строки таблицы, например KADAMM КУ-КЕ-1х11-34.
К странице KADAMM КУ-КЕ приложены техническое описание серии и каталог креплений KADAMM. Подберём исполнения под вашу трассу и поставим вместе с фидером и разъёмами.
- Каталог KADAMM: крепления и монтаж АФУ 3.48 МБ
- KADAMM КУ-КЕ — техническое описание 291.04 КБ
