Клипсы и скобы кабельные на профиль и балку KADAMM ПМ-К — серия из 8 исполнений.
Из элементов KADAMM ПМ-К собирают площадку под оборудование там, где штатных конструкций не хватает. KADAMM ПМ-К — основание для антенн, радиомодулей и кабельных трасс на мачте, стене или кровле.
Что входит в серию ПМ-К
Примеры исполнений KADAMM ПМ-К: клипса кабельная на C-профиль 30 мм для кабеля Ø30–38 мм; клипса кабельная на C-профиль 30 мм для кабеля Ø42–50 мм; клипса кабельная на C-профиль 30 мм для кабеля Ø50–64 мм. Масса одного исполнения ПМ-К — от 0 до 1,68 кг брутто. Длина изделий ПМ-К по таблице — от 24 до 44,5 мм.
Материалы и условия работы
У серии KADAMM ПМ-К: работа при −40…+85 °C (у части исполнений); стойкость к УФ: ≥1000ч, по ISO 4892-3 (у части исполнений); соляной туман: ≥96ч, по ISO 9227:2017 (у части исполнений).
Характеристики KADAMM ПМ-К
| Параметр | Значение |
|---|---|
| Цвет | по исполнению |
| Тип кабеля | гофрированный · с гладкой оболочкой / гофрированный · эллиптический волновод · с гладкой оболочкой (по исполнению) |
| Размер кабеля | по исполнению |
| Рабочая температура | −40…+85 °C (у части исполнений) |
| Коррозионная стойкость (соляной туман) | ≥96ч, по ISO 9227:2017 (у части исполнений) |
| Стойкость к УФ-излучению | ≥1000ч, по ISO 4892-3 (у части исполнений) |
Исполнения KADAMM ПМ-К
| Артикул | Исполнение | Материал | Высота | Ширина | Длина | Масса брутто, кг |
|---|---|---|---|---|---|---|

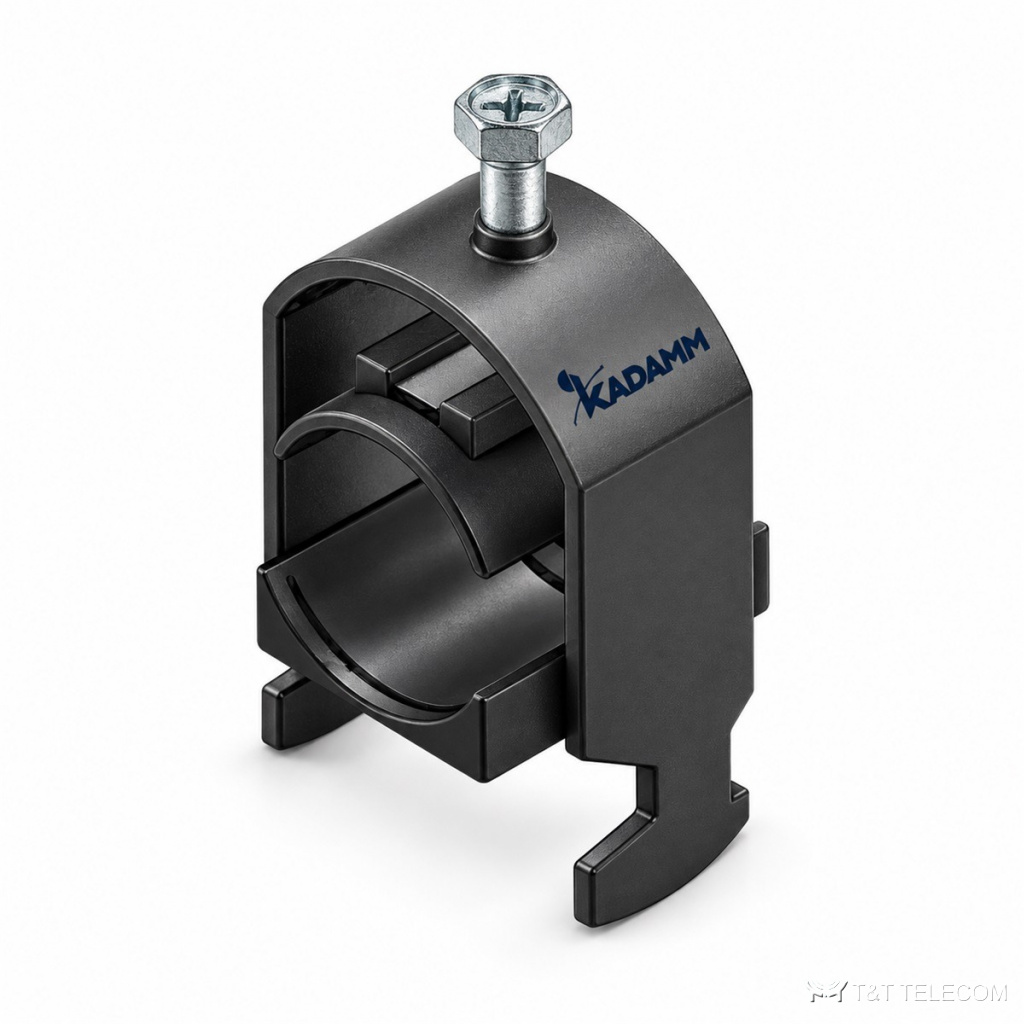

| KADAMM ПМ-К-30-30-38 | Клипса кабельная на C-профиль 30 мм для кабеля Ø30–38 мм | сталь и полипропилен | 62 мм | 44 мм | 24 мм | 0,078 |
| KADAMM ПМ-К-30-42-50 | Клипса кабельная на C-профиль 30 мм для кабеля Ø42–50 мм | сталь и полипропилен | 83 мм | 55 мм | 24 мм | 0,116 |
| KADAMM ПМ-К-30-50-64 | Клипса кабельная на C-профиль 30 мм для кабеля Ø50–64 мм | сталь и полипропилен | 98 мм | 69 мм | 24 мм | 0,146 |
| KADAMM ПМ-К-С-9х6 | Клипса самоклеящаяся для провода 9×6 мм, полиамид, белая | PA66 | — | — | — | 0,0005 |
| KADAMM ПМ-К-Ф-1/2 | Скоба кабельная для фидера 1/2", полиэтилен | полиэтилен низкой плотности (LDPE) | 31,4 мм | 14 мм | — | 0,47 |
| KADAMM ПМ-К-Ф-7/8 | Скоба кабельная для фидера 7/8", полиэтилен | полиэтилен низкой плотности (LDPE) | 31,4 мм | 14 мм | — | 1,68 |
| KADAMM ПМ-С-3-6 | Скоба на полку балки толщиной 3–6 мм, монтаж снизу | нержавеющая сталь AISI 304 | 28 мм | — | 44,5 мм | 0,013 |
| KADAMM ПМ-С-8-13 | Скоба на полку балки толщиной 8–13 мм, монтаж снизу | нержавеющая сталь AISI 316 | 34 мм | — | 44,5 мм | 0,028 |
Как выбрать исполнение ПМ-К
- Размеры элементов KADAMM ПМ-К сверяют с диаметром трубостойки и шагом отверстий оборудования.
- Конструкцию KADAMM ПМ-К подбирают по массе и парусности оборудования, которое на неё встанет.
- В заявке указывайте полный артикул строки таблицы, например KADAMM ПМ-К-30-30-38.
К странице KADAMM ПМ-К приложены техническое описание серии и каталог креплений KADAMM. Подберём исполнения под вашу трассу и поставим вместе с фидером и разъёмами.
- Каталог KADAMM: крепления и монтаж АФУ 3.48 МБ
- KADAMM ПМ-К — техническое описание 234.2 КБ
