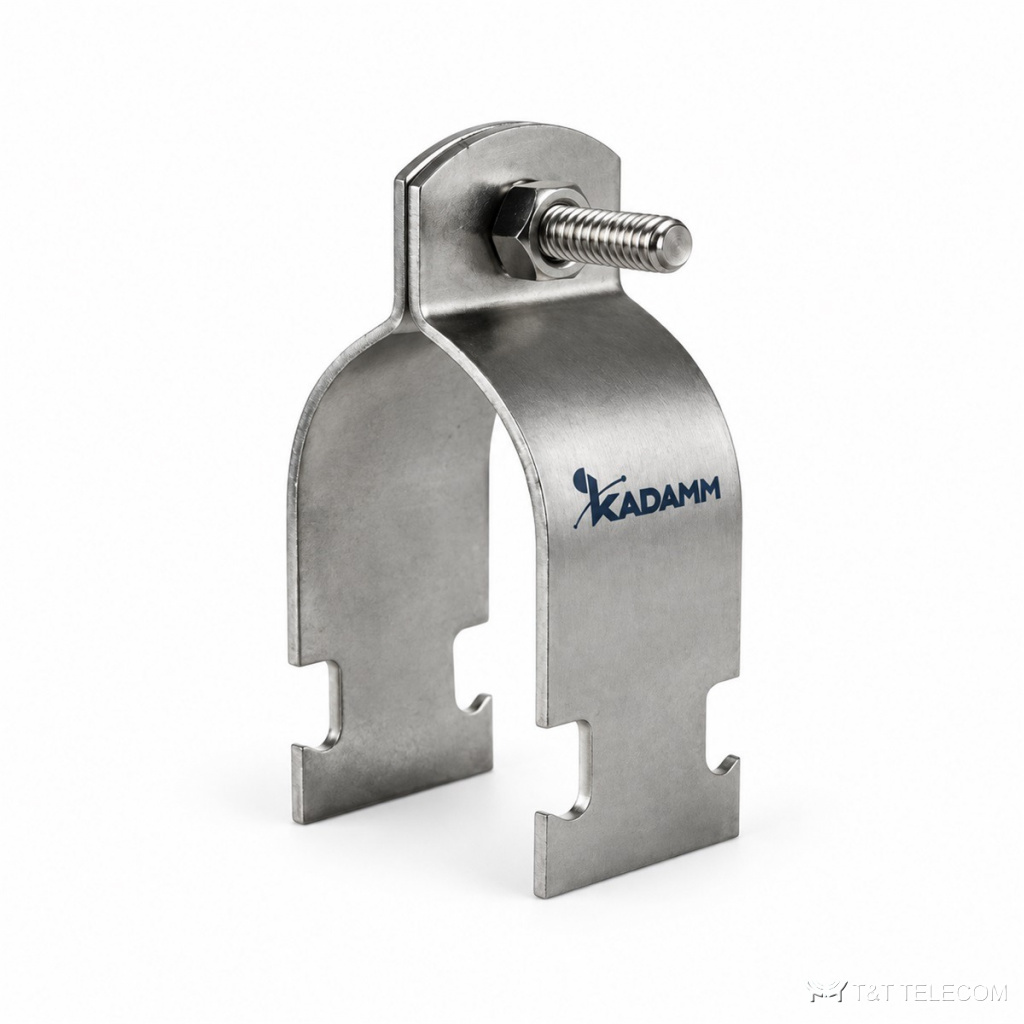

Хомуты трубные на монтажный профиль KADAMM ПМ-Х — серия из 11 исполнений.
Из элементов KADAMM ПМ-Х собирают площадку под оборудование там, где штатных конструкций не хватает. KADAMM ПМ-Х — основание для антенн, радиомодулей и кабельных трасс на мачте, стене или кровле.
Что входит в серию ПМ-Х
Примеры исполнений KADAMM ПМ-Х: хомут трубный на монтажный профиль для трубы 1", нержавеющая сталь AISI 304; хомут трубный на монтажный профиль для трубы 1/2", нержавеющая сталь AISI 304; хомут трубный на монтажный профиль для трубы 2", нержавеющая сталь AISI 304. Масса одного исполнения ПМ-Х — от 0,04 до 0,16 кг брутто.
Материалы и условия работы
У серии KADAMM ПМ-Х: работа при −40…+85 °C (у части исполнений).
Характеристики KADAMM ПМ-Х
| Параметр | Значение |
|---|---|
| Диаметр трубы | Ø27мм / Ø32мм / Ø48мм (по исполнению) |
| Наружный диаметр | по исполнению |
| Цвет | серебристый (у части исполнений) |
| Размер трубы | по исполнению |
| Рабочая температура | −40…+85 °C (у части исполнений) |
Исполнения KADAMM ПМ-Х
| Артикул | Исполнение | Материал | Высота | Ширина | Толщина | Масса брутто, кг |
|---|---|---|---|---|---|---|
| KADAMM ПМ-Х-1 | Хомут трубный на монтажный профиль для трубы 1", нержавеющая сталь AISI 304 | нержавеющая сталь | — | 32 мм | 1,1 мм | 0,044 |
| KADAMM ПМ-Х-1/2 | Хомут трубный на монтажный профиль для трубы 1/2", нержавеющая сталь AISI 304 | нержавеющая сталь | — | 32 мм | 1,1 мм | 0,036 |
| KADAMM ПМ-Х-2 | Хомут трубный на монтажный профиль для трубы 2", нержавеющая сталь AISI 304 | нержавеющая сталь | — | 32 мм | 1,5 мм | 0,085 |
| KADAMM ПМ-Х-2.1/2 | Хомут трубный на монтажный профиль для трубы 2-1/2", нержавеющая сталь AISI 304 | нержавеющая сталь | — | 32 мм | 1,5 мм | 0,110 |
| KADAMM ПМ-Х-3 | Хомут трубный на монтажный профиль для трубы 3", нержавеющая сталь AISI 304 | нержавеющая сталь | — | 32 мм | 1,5 мм | 0,123 |
| KADAMM ПМ-Х-3/4 | Хомут трубный на монтажный профиль для трубы 3/4", нержавеющая сталь AISI 304 | нержавеющая сталь | — | 32 мм | 1,1 мм | 0,040 |
| KADAMM ПМ-Х-3Ц | Хомут трубный на монтажный профиль для трубы 3", оцинкованный | оцинкованная сталь | 134,0 мм | 32,0 мм | 2,0 мм | 0,16 |
| KADAMM ПМ-Х-4 | Хомут трубный на монтажный профиль для трубы 4", нержавеющая сталь AISI 304 | нержавеющая сталь | — | 32 мм | 1,5 мм | 0,147 |
| KADAMM ПМ-Х-27-41х22 | Хомут трубный Ø27 мм на монтажный профиль 41×22 мм | углеродистая сталь | 67 мм | — | 1,5 мм | 0,077 |
| KADAMM ПМ-Х-32-41х22 | Хомут трубный Ø32 мм на монтажный профиль 41×22 мм | углеродистая сталь | 70 мм | — | 1,5 мм | 0,082 |
| KADAMM ПМ-Х-48-41х22 | Хомут трубный Ø48 мм на монтажный профиль 41×22 мм | углеродистая сталь | 90 мм | — | 1,5 мм | 0,118 |
Как выбрать исполнение ПМ-Х
- Размеры элементов KADAMM ПМ-Х сверяют с диаметром трубостойки и шагом отверстий оборудования.
- Конструкцию KADAMM ПМ-Х подбирают по массе и парусности оборудования, которое на неё встанет.
- В заявке указывайте полный артикул строки таблицы, например KADAMM ПМ-Х-1.
К странице KADAMM ПМ-Х приложены техническое описание серии и каталог креплений KADAMM. Подберём исполнения под вашу трассу и поставим вместе с фидером и разъёмами.
- Каталог KADAMM: крепления и монтаж АФУ 3.48 МБ
- KADAMM ПМ-Х — техническое описание 230.47 КБ
