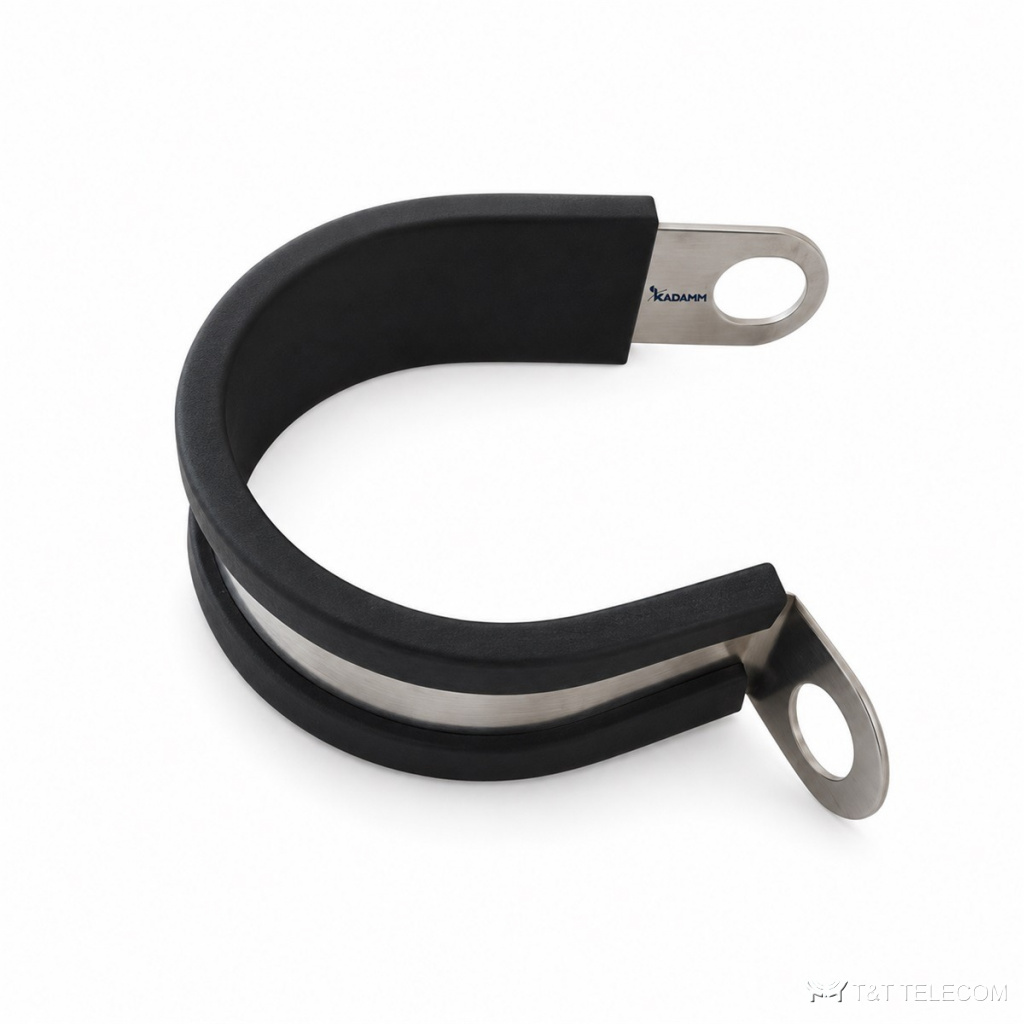

Хомуты P-образные с уплотнителем KADAMM ХП — серия из 14 исполнений, для кабеля Ø5–50 мм.
С KADAMM ХП кабели идут по уголку, трубе или профилю ровным пучком и не трутся о металл конструкции. Устройства KADAMM ХП собирают в одну трассу фидеры, оптику и кабели питания выносных радиомодулей на мачте или стойке.
Что входит в серию ХП
Примеры исполнений KADAMM ХП: хомут P-образный для кабеля Ø5 мм, уплотнитель EPDM, лента — нержавеющая сталь AISI 304; хомут P-образный для кабеля Ø6 мм, уплотнитель EPDM, лента — нержавеющая сталь AISI 304; хомут P-образный для кабеля Ø10 мм, уплотнитель EPDM, лента — нержавеющая сталь AISI 304. Масса одного исполнения ХП — от 0,01 до 1,39 кг брутто.
Материалы и условия работы
У серии KADAMM ХП: материал — нержавеющая сталь AISI 304 (у части исполнений); работа при −40…+120 °C / −40…+85 °C (по исполнению); стойкость к УФ: ≥1000ч, по ISO 4892-3 / ≥720 ч, по ISO4892.3-1994 (по исполнению).
Характеристики KADAMM ХП
| Параметр | Значение |
|---|---|
| Материал металлических частей | нержавеющая сталь AISI 304 (у части исполнений) |
| Материал уплотнителя | EPDM (у части исполнений) |
| Размер кабеля | по исполнению |
| Тип кабеля | гофрированный · эллиптический волновод · с гладкой оболочкой (у части исполнений) |
| Цвет | уплотнитель чёрный, металл — нержавеющая сталь AISI 304 (натуральный) / чёрная резина, серебристый металл (по исполнению) |
| Номинальный размер | по исполнению |
| Монтажное отверстие | 6,5 мм / 8,5 мм (по исполнению) |
| Диаметр под кабель | по исполнению |
| Ширина ленты | 15 мм (у части исполнений) |
| Рабочая температура | −40…+120 °C / −40…+85 °C (по исполнению) |
| Стойкость к УФ-излучению | ≥1000ч, по ISO 4892-3 / ≥720 ч, по ISO4892.3-1994 (по исполнению) |
Исполнения KADAMM ХП
| Артикул | Исполнение | Материал | Ширина | Масса брутто, кг |
|---|---|---|---|---|
| KADAMM ХП-5 | Хомут P-образный для кабеля Ø5 мм, уплотнитель EPDM, лента — нержавеющая сталь AISI 304 | уплотнитель EPDM, лента — нержавеющая сталь AISI 304 | — | 0,5 |
| KADAMM ХП-6 | Хомут P-образный для кабеля Ø6 мм, уплотнитель EPDM, лента — нержавеющая сталь AISI 304 | уплотнитель EPDM, лента — нержавеющая сталь AISI 304 | — | 0,567 |
| KADAMM ХП-10 | Хомут P-образный для кабеля Ø10 мм, уплотнитель EPDM, лента — нержавеющая сталь AISI 304 | уплотнитель EPDM, лента — нержавеющая сталь AISI 304 | — | 0,74 |
| KADAMM ХП-13 | Хомут P-образный для кабеля Ø13 мм, EPDM и нержавеющая сталь AISI 304 | EPDM и нержавеющая сталь AISI 304 | — | 0,87 |
| KADAMM ХП-16 | Хомут P-образный для кабеля Ø16 мм, EPDM и нержавеющая сталь AISI 304 | EPDM и нержавеющая сталь AISI 304 | — | 0,992 |
| KADAMM ХП-18 | Хомут P-образный для кабеля Ø18 мм, EPDM и нержавеющая сталь AISI 304 | EPDM и нержавеющая сталь AISI 304 | — | 1,089 |
| KADAMM ХП-18-М6 | Хомут P-образный для кабеля Ø18 мм, нержавеющая сталь AISI 304, отверстие под М6 | — | 19,0 мм | 0,011 |
| KADAMM ХП-25 | Хомут P-образный для кабеля Ø25 мм, EPDM и нержавеющая сталь AISI 304 | EPDM и нержавеющая сталь AISI 304 | — | 1,389 |
| KADAMM ХП-32 | Хомут P-образный для кабеля Ø32 мм, нержавеющая сталь AISI 304 | — | 19,5 мм | 0,015 |
| KADAMM ХП-32-М6 | Хомут P-образный для кабеля Ø32 мм, нержавеющая сталь AISI 304, отверстие под М6 | — | 19,0 мм | 0,015 |
| KADAMM ХП-38 | Хомут P-образный для кабеля Ø38 мм, EPDM и нержавеющая сталь AISI 304 | EPDM и нержавеющая сталь AISI 304 | 18,5 мм | 0,022 |
| KADAMM ХП-40-М6 | Хомут P-образный для кабеля Ø40 мм, нержавеющая сталь AISI 304, отверстие под М6 | — | 19,0 мм | 0,015 |
| KADAMM ХП-50 | Хомут P-образный для кабеля Ø50 мм, EPDM и нержавеющая сталь AISI 304 | EPDM и нержавеющая сталь AISI 304 | 18,5 мм | 0,027 |
| KADAMM ХП-50-М6 | Хомут P-образный для кабеля Ø50 мм, нержавеющая сталь AISI 304, отверстие под М6 | — | 19,0 мм | 0,021 |
Как выбрать исполнение ХП
- Пары кабелей разного диаметра в KADAMM ХП подбирают по колонкам «Кабель 1» и «Кабель 2» таблицы.
- Для KADAMM ХП важно, на что ставится крепление: уголок, труба или профиль — от этого зависит исполнение основания.
- В заявке указывайте полный артикул строки таблицы, например KADAMM ХП-5.
К странице KADAMM ХП приложены техническое описание серии и каталог креплений KADAMM. Подберём исполнения под вашу трассу и поставим вместе с фидером и разъёмами.
- Каталог KADAMM: крепления и монтаж АФУ 3.48 МБ
- KADAMM ХП — техническое описание 235.31 КБ
