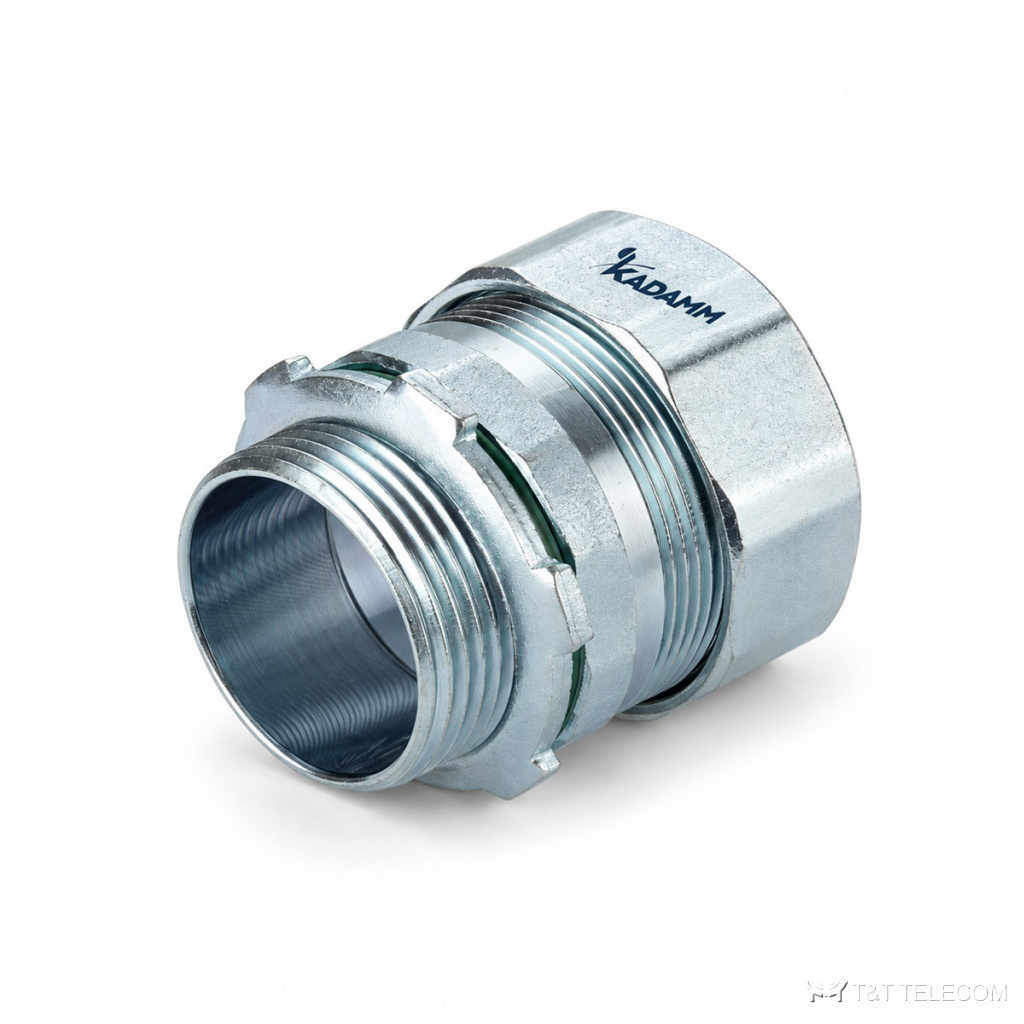

Фитинги и вводы для металлорукава и трубы KADAMM СЛ-Ф — серия из 16 исполнений.
KADAMM СЛ-Ф пропускает фидеры и кабели сквозь стену, крышу или контейнер аппаратной и закрывает проход от воды. Ввод KADAMM СЛ-Ф ставят там, где трасса заходит с улицы в помещение с оборудованием.
Что входит в серию СЛ-Ф
Примеры исполнений KADAMM СЛ-Ф: втулка проходная (грометт) для кабеля Ø5,5 мм, полиамид; муфта компрессионная 2" для трубы без резьбы, защита от дождя; ввод угловой 90° NPT 2" для кабеля Ø32–35 мм, с контргайкой. Масса одного исполнения СЛ-Ф — от 0 до 0,6 кг брутто.
Материалы и условия работы
У серии KADAMM СЛ-Ф: материал — алюминиевый сплав ADC12 / ковкий чугун, цинкование / литой цинковый сплав (по исполнению).
Характеристики KADAMM СЛ-Ф
| Параметр | Значение |
|---|---|
| Типоразмер | по исполнению |
| Материал корпуса | алюминиевый сплав ADC12 / ковкий чугун, цинкование / литой цинковый сплав (по исполнению) |
| Материал накидной гайки | алюминиевый сплав / оцинкованная сталь (по исполнению) |
| Материал неметаллических частей | EPDM / неопрен / полиамид (по исполнению) |
Исполнения KADAMM СЛ-Ф
| Артикул | Исполнение | Масса брутто, кг |
|---|---|---|
| KADAMM СЛ-В-5.5 | Втулка проходная (грометт) для кабеля Ø5,5 мм, полиамид | 0,004 |
| KADAMM СЛ-С-2 | Муфта компрессионная 2" для трубы без резьбы, защита от дождя | 0,332 |
| KADAMM СЛ-У-2-32-35 | Ввод угловой 90° NPT 2" для кабеля Ø32–35 мм, с контргайкой | 0,6 |
| KADAMM СЛ-У-2-40-43 | Ввод угловой 90° NPT 2" для кабеля Ø40–43 мм, с контргайкой | 0,6 |
| KADAMM СЛ-Ф-1-45И | Фитинг для металлорукава NPT 1", угловой 45°, с изолирующей втулкой | 0,223 |
| KADAMM СЛ-Ф-1-90И | Фитинг для металлорукава NPT 1", угловой 90°, с изолирующей втулкой | 0,255 |
| KADAMM СЛ-Ф-1/2И | Фитинг для металлорукава NPT 1/2", прямой, с изолирующей втулкой | 0,063 |
| KADAMM СЛ-Ф-1И | Фитинг для металлорукава NPT 1", прямой, с изолирующей втулкой | 0,145 |
| KADAMM СЛ-Ф-1.1/2 | Фитинг для металлорукава NPT 1-1/2", прямой | 0,2 |
| KADAMM СЛ-Ф-1.1/2-90 | Фитинг для металлорукава NPT 1-1/2", угловой 90° | 0,4 |
| KADAMM СЛ-Ф-1.1/2И | Фитинг для металлорукава NPT 1-1/2", прямой, с изолирующей втулкой | 0,259 |
| KADAMM СЛ-Ф-3/4-45И | Фитинг для металлорукава NPT 3/4", угловой 45°, с изолирующей втулкой | 0,135 |
| KADAMM СЛ-Ф-3/4-90И | Фитинг для металлорукава NPT 3/4", угловой 90°, с изолирующей втулкой | 0,165 |
| KADAMM СЛ-Ф-3/4И | Фитинг для металлорукава NPT 3/4", прямой, с изолирующей втулкой | 0,090 |
| KADAMM СЛ-Х-2 | Муфта (хаб) герметичная 2" для ввода трубы в корпус | 0,397 |
| KADAMM СЛ-Х-3/4 | Муфта (хаб) герметичная 3/4" для ввода трубы в корпус | 0,10 |
Как выбрать исполнение СЛ-Ф
- Число и диаметр отверстий KADAMM СЛ-Ф считают по всем фидерам и кабелям, которые заходят в аппаратную, плюс резерв.
- Толщину стены или панели сверяют с монтажной глубиной ввода KADAMM СЛ-Ф.
- В заявке указывайте полный артикул строки таблицы, например KADAMM СЛ-В-5.5.
К странице KADAMM СЛ-Ф приложены техническое описание серии и каталог креплений KADAMM. Подберём исполнения под вашу трассу и поставим вместе с фидером и разъёмами.
- Каталог KADAMM: крепления и монтаж АФУ 3.48 МБ
- KADAMM СЛ-Ф — техническое описание 233.57 КБ
